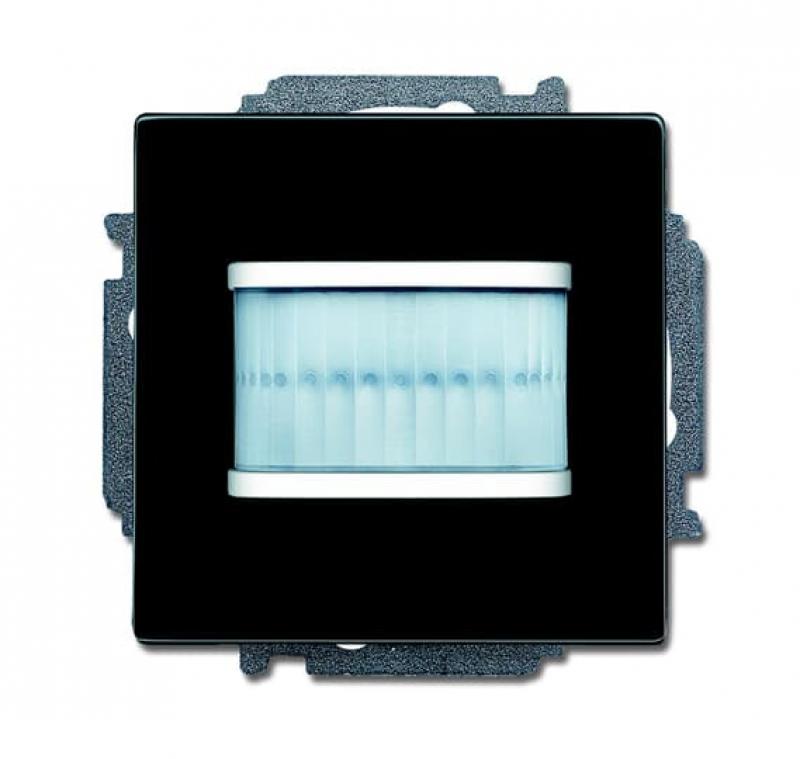

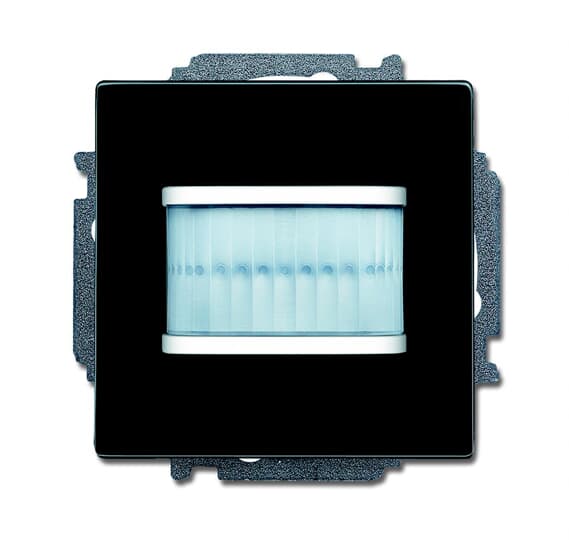

Busch-Jaeger 6225/1.0-81 Bewegungsmelder Smart für Busch-free@home®, 180°, Selectlinse mit Tierschneise, anthrazit
Der Busch-Jaeger 6225/1.0-81 ist ein Bewegungsmelder für Busch-free@home® mit Selectlinse und integrierter Tierschneise. Er erfasst Bewegungen und die Umgebungshelligkeit und stellt diese Informationen für die automatische Steuerung von Busch-free@home® Aktoren zur Verfügung.
Der horizontale Erfassungswinkel beträgt 180°. Der Erfassungsbereich reicht bis zu 6 m frontal und bis zu 3 m seitlich. Die integrierte Tierschneise reduziert die Erfassung im unteren Bereich und kann dadurch dazu beitragen, unerwünschte Auslösungen durch Haustiere zu vermeiden.
Die Ansprechhelligkeit lässt sich individuell einstellen. Dadurch kann festgelegt werden, bei welchen Lichtverhältnissen eine erkannte Bewegung eine Schaltung auslösen soll. Die Nachlaufzeit des zugeordneten Aktors wird über das Web-Interface des System Access Points programmiert.
Der Bewegungsmelder kommuniziert über den Busch-free@home® Twisted-Pair-Bus. Der Busanschluss erfolgt über die mitgelieferte Busklemme. Die Programmierung wird bei angelegter Busspannung über das Web-Interface des System Access Points vorgenommen.
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | 6225/1.0-81 |
| Hersteller-Artikelnummer | 2CKA006220A0107 |
| EAN | 4011395179819 |
| Produktart | Bewegungsmelder |
| Produktreihe | Busch-free@home® |
| Designlinie | Plattform 63 |
| Designlinien | future® linear, Busch-axcent®, carat®, Busch-dynasty® |
| Farbe | anthrazit |
| RAL-Nummer | RAL 7021 |
| Montageart | Unterputz |
| Einbaulage | Senkrecht |
| Werkstoff | Thermoplastischer Kunststoff |
| Oberfläche | Glänzend, unbehandelt |
| Schutzart | IP20 |
| Bussystem | Busch-free@home® |
| Übertragungsart | Twisted Pair |
Sensor- und Erfassungsdaten
| Sensorart | Bewegungssensor |
| Erfassungswinkel horizontal | 180° |
| Erfassungswinkel vertikal | 19° |
| Max. Reichweite frontal | 6 m |
| Max. Reichweite seitlich | 3 m |
| Tierschneise | Ja |
| Treppenlichtautomatik | Ja |
| Ansprechhelligkeit einstellbar | Ja |
| Teach-Funktion für Ansprechhelligkeit | Nein |
| Optimale Montagehöhe | 1,1–1,3 m |
Schalt- und Steuerungsfunktionen
| Automatische Schaltung | Abhängig von Bewegung und Helligkeit |
| Treppenlichtautomatik | Ja |
| Minimale Einschaltdauer | 30 s |
| Maximale Einschaltdauer | 30 min |
| Schaltleistung | 2.300 W |
| Nachlaufzeit | Über das Web-Interface des System Access Points programmierbar |
Bus und Vernetzung
| Bus-System | Busch-free@home® |
| Übertragungsart | Twisted Pair |
| Busspannung | 24 V |
| Busanschluss | Über beiliegende Busklemme |
| System Access Point | Zur Programmierung |
| Programmierung | Über Web-Interface des System Access Points |
| Wireless-Funk | Nein |
Fotometrische Daten
| Helligkeitserfassung | Ja |
| Helligkeitsgrenzwert | 1–500 Lux |
| Ansprechhelligkeit | Einstellbar |
Abmessungen
| Breite | 71 mm |
| Höhe | 71 mm |
| Tiefe | 30 mm |
| Einbautiefe | 8,5 mm |
| Mindesttiefe der Gerätedose | 9 mm |
| Gewicht | 58 g |
Temperaturbereich
| Betriebstemperatur | -5 bis +45 °C |
Lieferumfang
| Bewegungsmelder | 1 × Busch-Jaeger 6225/1.0-81 |
| Busklemme | Im Lieferumfang enthalten |
Montage
Der Bewegungsmelder ist für die Unterputzmontage und eine senkrechte Einbaulage vorgesehen. Die Einbautiefe beträgt 8,5 mm. Für die Installation wird eine Gerätedose mit mindestens 9 mm Tiefe benötigt.
Der Anschluss erfolgt über den Busch-free@home® Bus und die mitgelieferte Busklemme. Bei der Installation ist auf die korrekte Verlegung der Busleitung entsprechend den Vorgaben für das free@home® System zu achten.
Bewegungserfassung mit Tierschneise
Die Selectlinse bietet einen horizontalen Erfassungswinkel von 180°. Die maximale Reichweite beträgt 6 m frontal und 3 m seitlich. Die integrierte Tierschneise reduziert den Erfassungsbereich im unteren Bereich.
Die Funktion kann insbesondere in Wohnbereichen mit Haustieren hilfreich sein. Ob ein Tier tatsächlich außerhalb des Erfassungsbereichs bleibt, hängt von Größe, Bewegungsrichtung und Montageposition ab.
Helligkeitserfassung und automatische Schaltung
Neben Bewegungen berücksichtigt der Sensor die vorhandene Umgebungshelligkeit. Der Helligkeitsgrenzwert kann zwischen 1 und 500 Lux eingestellt werden.
In Verbindung mit entsprechend konfigurierten Busch-free@home® Aktoren kann die Beleuchtung automatisch abhängig von Bewegung und Helligkeit geschaltet werden. Die Nachlaufzeit wird über das Web-Interface des System Access Points festgelegt.
Treppenlichtautomatik
Für Anwendungen in Treppenhäusern steht eine Treppenlichtautomatik zur Verfügung. Der Bewegungsmelder kann dadurch zusammen mit einem geeigneten free@home® Aktor eine automatische Beleuchtungssteuerung realisieren.
Busch-free@home®
Der 6225/1.0-81 ist ein verdrahteter Bewegungsmelder für Busch-free@home®. Die Kommunikation erfolgt über Twisted Pair mit einer Busspannung von 24 V. Eine Wireless-Funkverbindung ist bei diesem Modell nicht vorhanden.
Die Programmierung erfolgt über das Web-Interface des System Access Points bei angelegter Busspannung. Der Sensor wird innerhalb des free@home® Systems mit den gewünschten Aktoren und Funktionen verknüpft.
Technischer Hinweis
Der 6225/1.0-81 ist ein Sensor für das Busch-free@home® System und kein eigenständiger 230-V-Schaltaktor. Die automatische Schaltung der angeschlossenen Verbraucher erfolgt über entsprechend konfigurierte free@home® Aktoren.
Die angegebene Schaltleistung von 2.300 W ist daher nicht als direkt am Bewegungsmelder verfügbare 230-V-Schaltleistung zu verstehen.
Bewertung
Der 6225/1.0-81 eignet sich für fest installierte Busch-free@home® Systeme, bei denen eine verdrahtete Bewegungserfassung mit großem 180°-Erfassungsbereich gefragt ist. Die Kombination aus Selectlinse, Tierschneise und einstellbarer Helligkeitsschwelle ermöglicht eine gezielte Anpassung an typische Wohn- und Durchgangsbereiche. Die anthrazitfarbene Ausführung passt insbesondere zu den entsprechenden Designlinien der Plattform 63. Für die Planung ist zu beachten, dass die Kommunikation ausschließlich über den free@home® Twisted-Pair-Bus erfolgt.
