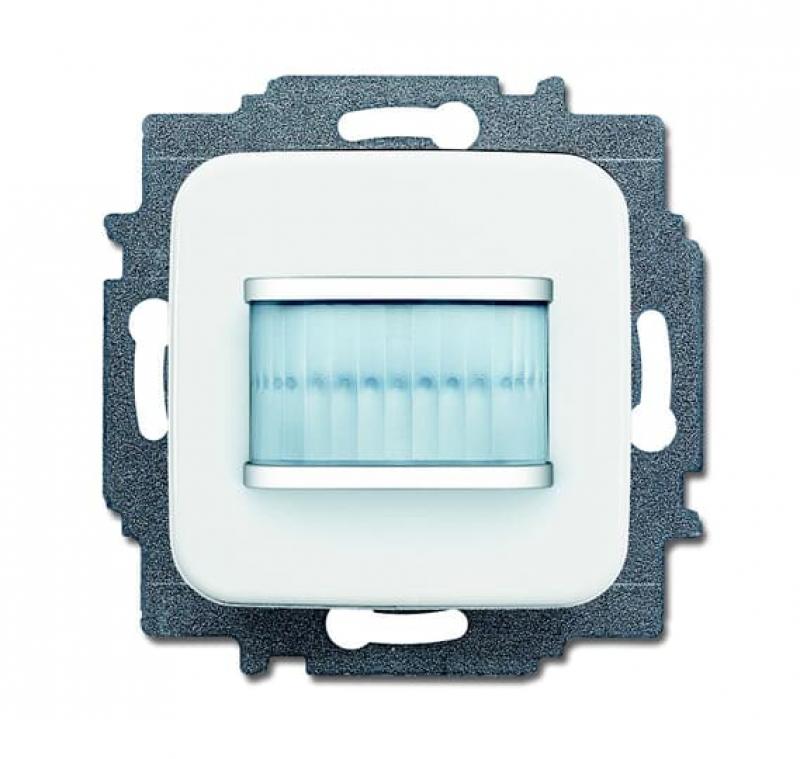

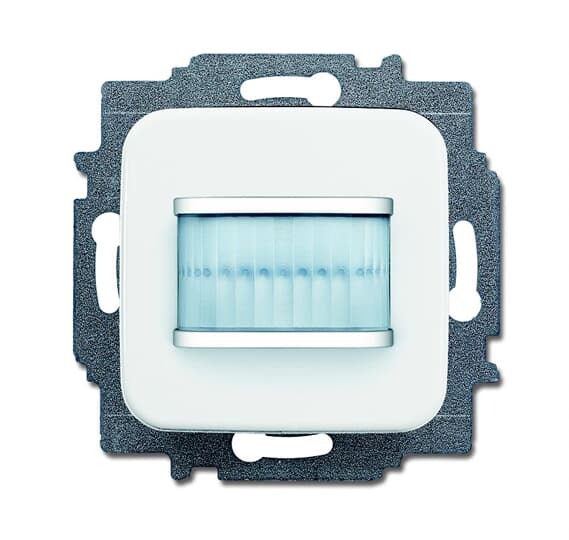

Busch-Jaeger 6225/1.0-214 Bewegungsmelder für Busch-free@home®, 180°, Selectlinse mit Tierschneise, alpinweiß
Der Busch-Jaeger 6225/1.0-214 ist ein Bewegungsmelder für Busch-free@home® mit Selectlinse zur Erfassung mit integrierter Tierschneise. Er dient zum automatischen Schalten von Busch-free@home® Aktoren in Abhängigkeit von Bewegung und Helligkeit.
Der horizontale Erfassungswinkel beträgt 180°. Bewegungen werden bis zu 6 m frontal und bis zu 3 m seitlich erfasst. Die Selectlinse mit Tierschneise reduziert den Erfassungsbereich im unteren Bereich und kann dadurch bei Installationen mit Haustieren von Vorteil sein.
Die Ansprechhelligkeit ist einstellbar. Damit lässt sich festlegen, bei welchen Umgebungslichtbedingungen eine erkannte Bewegung eine Schaltung auslösen soll. Die Nachlaufzeit des zugeordneten Aktors wird über das Web-Interface des System Access Points programmiert.
Der Bewegungsmelder wird über den Busch-free@home® Bus angeschlossen. Die erforderliche Busklemme ist im Lieferumfang enthalten. Die Programmierung erfolgt bei angelegter Busspannung über das Web-Interface des System Access Points.
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | 6225/1.0-214 |
| Hersteller-Artikelnummer | 2CKA006220A0114 |
| EAN | 4011395179772 |
| Produktart | Bewegungsmelder |
| Produktreihe | Busch-free@home® |
| Designlinie | Reflex SI |
| Designlinien-Variante | Reflex SI / Reflex SI Linear |
| Farbe | alpinweiß |
| RAL-Nummer ähnlich | RAL 9010 |
| Montageart | Unterputz |
| Einbaulage | Senkrecht |
| Werkstoff | Thermoplast |
| Oberfläche | Glänzend |
| Schutzart | IP20 |
| Bussystem | Busch-free@home® |
| Busanschluss | Über beiliegende Busklemme |
Sensor- und Erfassungsdaten
| Sensorart | Bewegungssensor |
| Erfassungswinkel horizontal | 180° |
| Erfassungswinkel vertikal | 19° |
| Max. Reichweite frontal | 6 m |
| Max. Reichweite seitlich | 3 m |
| Tierschneise | Ja |
| Treppenhausüberwachung | Ja |
| Treppenlichtautomatik | Ja |
| Ansprechhelligkeit einstellbar | Ja |
| Teach-Funktion für Ansprechhelligkeit | Nein |
Schalt- und Steuerungsfunktionen
| Automatische Schaltung | Abhängig von Bewegung und Helligkeit |
| Treppenlichtautomatik | Ja |
| Minimale Einschaltdauer | 30 s |
| Maximale Einschaltdauer | 30 min |
| Schaltleistung | 2.300 W |
| Nachlaufzeit | Über das Web-Interface des System Access Points programmierbar |
Bus und Vernetzung
| Bus-System | Busch-free@home® |
| Übertragungsart | Twisted Pair |
| Busanschluss | Beiliegende Busklemme |
| Busankopplung | Über free@home® Busanschluss |
| System Access Point | Zur Programmierung erforderlich |
| Programmierung | Über Web-Interface des System Access Points |
| Wireless-Funk | Nein |
Elektrische Daten
| Busspannung | 24 V |
| Schaltleistung | 2.300 W |
| Min. Einschaltdauer | 30 s |
| Max. Einschaltdauer | 30 min |
Abmessungen
| Breite | 71 mm |
| Höhe | 70,9 mm |
| Tiefe | 32 mm |
| Einbautiefe | 9 mm |
| Mindesttiefe der Gerätedose | 9 mm |
Temperaturbereich
| Betriebstemperatur | -5 bis +45 °C |
Lieferumfang
| Bewegungsmelder | 1 × Busch-Jaeger 6225/1.0-214 |
| Busklemme | Im Lieferumfang enthalten |
Montage
Der Bewegungsmelder ist für die Unterputzmontage vorgesehen und wird senkrecht eingebaut. Die Einbautiefe beträgt 9 mm. Der Anschluss an den Busch-free@home® Bus erfolgt über die mitgelieferte Busklemme.
Die Programmierung erfolgt bei angelegter Busspannung über das Web-Interface des System Access Points. Der Bewegungsmelder wird innerhalb der free@home® Installation mit den gewünschten Aktoren und Funktionen verknüpft.
Erfassung mit Tierschneise
Die Selectlinse verfügt über eine integrierte Tierschneise. Dadurch wird der Erfassungsbereich im unteren Bereich gezielt reduziert. Dies kann dazu beitragen, unerwünschte Auslösungen durch Haustiere zu vermeiden, wobei die tatsächliche Erfassung von den örtlichen Bedingungen und der Montageposition abhängt.
Bewegungs- und Helligkeitserfassung
Der Sensor erfasst Bewegungen innerhalb eines horizontalen Bereichs von 180°. Die Reichweite beträgt bis zu 6 m frontal und 3 m seitlich. Zusätzlich wird die Umgebungshelligkeit berücksichtigt.
Die Ansprechhelligkeit kann individuell eingestellt werden. Dadurch lässt sich die automatische Lichtsteuerung an die vorhandenen Lichtverhältnisse anpassen. Die Nachlaufzeit wird am zugeordneten Aktor über das Web-Interface des System Access Points eingestellt.
Treppenhausfunktion
Für Anwendungen in Treppenhäusern steht eine entsprechende Treppenlichtautomatik zur Verfügung. Der Bewegungsmelder kann dadurch Bewegungen erfassen und gemeinsam mit einem geeigneten free@home® Aktor eine automatische Beleuchtungssteuerung ermöglichen.
Busch-free@home®
Der 6225/1.0-214 ist ein verdrahteter free@home®-Bewegungsmelder. Die Kommunikation erfolgt über Twisted Pair und nicht über eine Wireless-Funkverbindung. Für die Inbetriebnahme und Programmierung wird der System Access Point verwendet.
Der Sensor selbst ist kein eigenständiger 230-V-Schaltaktor. Die automatische Schaltung der Beleuchtung erfolgt über entsprechend konfigurierte Busch-free@home® Aktoren.
Technischer Hinweis
Die angegebene Schaltleistung von 2.300 W gehört zu den technischen Systemdaten des Produkts und bedeutet nicht, dass am Bewegungsmelder selbst ein 230-V-Schaltausgang zur Verfügung steht. Die Schaltfunktion wird innerhalb des Busch-free@home® Systems über die zugeordneten Aktoren realisiert.
Bewertung
Der 6225/1.0-214 ist eine geeignete Wahl für Busch-free@home® Installationen, wenn ein verdrahteter Bewegungsmelder mit 180° Erfassung und Tierschneise benötigt wird. Die Kombination aus einstellbarer Ansprechhelligkeit, großer horizontaler Erfassung und Treppenlichtautomatik ermöglicht eine flexible Nutzung in Wohn-, Durchgangs- und Treppenbereichen. Die Reflex-SI-Ausführung in alpinweiß bietet dabei eine klassische Integration in das passende Schalterprogramm. Zu beachten ist die erforderliche free@home® Busverkabelung.
