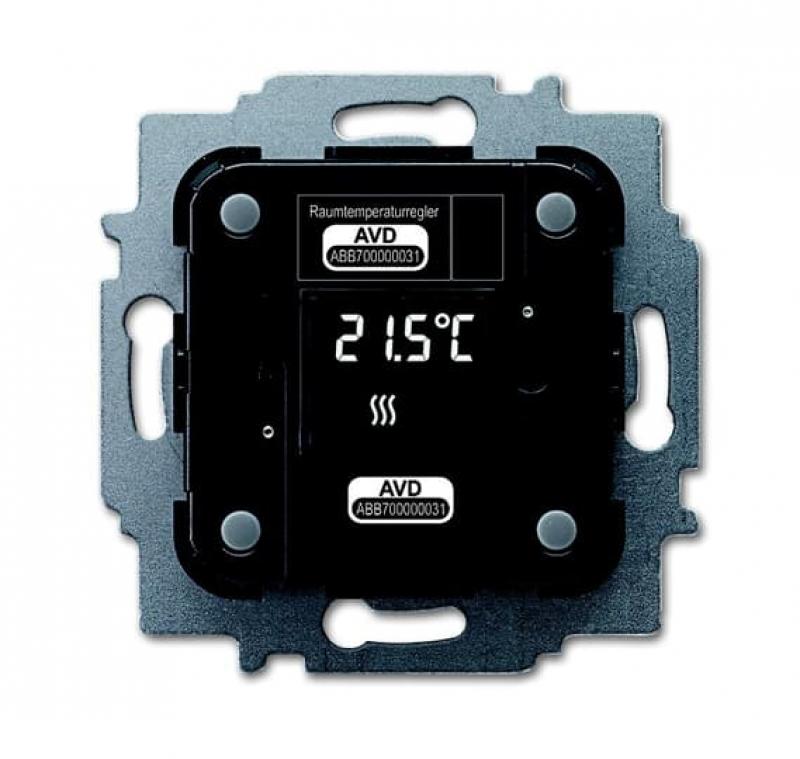

Busch-Jaeger 6224/2.0 Raumtemperaturregler für Busch-free@home®
Der Busch-Jaeger 6224/2.0 ist ein Raumtemperaturregler für Busch-free@home® und dient zur Regelung der Raumtemperatur im Heiz- und Kühlbetrieb. Das Bedienelement verfügt über eine integrierte Raumtemperaturreglerfunktion und kann zur Ansteuerung handelsüblicher Stellantriebe eingesetzt werden.
Über das integrierte Display wird die Solltemperatur angezeigt. Die gewünschte Temperatur kann direkt am Gerät manuell eingestellt werden. Der Regler wird über den free@home-Bus angeschlossen und über die Systemumgebung des Busch-free@home-Systems programmiert.
Der 6224/2.0 wird als Unterputz-Bedienelement eingesetzt und ist für verschiedene Busch-Jaeger Schalterserien beziehungsweise Zentralscheiben geeignet. Zur Verwendung ist eine passende Zentralscheibe der Typenreihe 6235-XX oder 6236-XX erforderlich.
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Produktserie | Busch-free@home® |
| Typ | 6224/2.0 |
| Hersteller-Art.-Nr. | 2CKA006220A0010 |
| EAN | 4011395179970 |
| Produkttyp | Raumtemperaturregler / Bedienelement |
| Bussystem | Busch-free@home® |
| Montageart | Unterputz |
| Heizen/Kühlen | Ja |
| Bedienung vor Ort | Ja |
| Display | Ja |
| Manuelle Sollwertverstellung | Ja |
| Externer Sensor | Nein |
| Schutzart | IP20 |
| Werkstoff | Kunststoff / Thermoplast |
Funktionen und Systemintegration
| Temperaturregelung | Raumtemperaturregelung |
| Temperaturbereich | 5 °C bis 45 °C |
| Sollwertanzeige | Über integriertes Display |
| Sollwertverstellung | Manuell am Gerät |
| Heizbetrieb | Ja |
| Kühlbetrieb | Ja |
| Busanschluss | Über Busklemme |
| Programmierung | Über Web-Interface des System Access Point |
Abmessungen
| Breite | 71 mm |
| Höhe | 71 mm |
| Tiefe | ca. 30–31 mm |
| Einbautiefe | 14 mm |
| Nettogewicht | ca. 45,5 g |
Kompatibilität
Der Raumtemperaturregler ist Bestandteil des Busch-free@home®-Systems. Er dient zur Ansteuerung handelsüblicher Stellantriebe in Verbindung mit den entsprechenden Busch-Jaeger Aktoren 6254/0.6 beziehungsweise 6254/0.12.
Für die optische Integration in das jeweilige Schalterprogramm wird eine passende Zentralscheibe der Typen 6235-XX oder 6236-XX verwendet. Dadurch kann das Bedienelement mit unterschiedlichen Busch-Jaeger Designlinien kombiniert werden.
Bedienung und Anzeige
Das integrierte Display zeigt die Solltemperatur an. Die gewünschte Raumtemperatur kann direkt am Bedienelement manuell verändert werden. Der Regler ist für den Heiz- und Kühlbetrieb geeignet.
Die Programmierung erfolgt bei anliegender Busspannung über das Web-Interface des Busch-free@home® System Access Point.
Installation
Der 6224/2.0 wird als Unterputz-Bedienelement installiert. Der Anschluss an den Busch-free@home®-Bus erfolgt über die mitgelieferte Busklemme. Die erforderliche Einbautiefe beträgt 14 mm.
Die Installation und Inbetriebnahme des Gerätes darf nur entsprechend den geltenden Installationsvorschriften und durch entsprechend qualifiziertes Fachpersonal erfolgen.
Besondere Eigenschaften
- Raumtemperaturregler für Busch-free@home®
- Geeignet für Heiz- und Kühlbetrieb
- Integriertes Display zur Solltemperaturanzeige
- Manuelle Sollwertverstellung
- Unterputzmontage
- Ansteuerung von Stellantrieben über geeignete free@home-Aktoren
- Busanschluss über Busklemme
- Programmierung über System Access Point
- Für verschiedene Busch-Jaeger Schalterprogramme geeignet
- IP20
Hinweise
Der 6224/2.0 ist ein Bedienelement für das Busch-free@home®-System und kein eigenständiger Stand-alone-Raumthermostat. Für die vollständige Funktion ist die Einbindung in ein entsprechendes Busch-free@home®-System erforderlich.
Zur optischen Integration wird eine passende Zentralscheibe 6235-XX oder 6236-XX benötigt. Die Ansteuerung von Stellantrieben erfolgt über die dafür vorgesehenen free@home-Aktoren.
Bewertung durch unsere Lichtexperten
Der Busch-Jaeger 6224/2.0 eignet sich besonders für Gebäude, in denen die Raumtemperatur zentral über Busch-free@home® automatisiert werden soll. Die Kombination aus direkter Bedienung und Sollwertanzeige am Gerät bietet dabei einen guten Kompromiss zwischen zentraler Gebäudeautomation und klassischer Bedienbarkeit vor Ort. Die Unterputzbauweise ermöglicht eine optisch integrierte Installation innerhalb der passenden Busch-Jaeger Schalterprogramme.
