Busch-Jaeger 6222/2 AP-64-WL Universalmelder Smart Wireless für Busch-free@home®, studioweiß matt
Der Busch-Jaeger 6222/2 AP-64-WL ist ein Wireless-Universalmelder für Busch-free@home®. Er dient zur Überwachung und drahtlosen Übertragung von Zuständen an Dachfenstern, Oberlichtern, Türen und Toren. Der Melder kann mit dem mitgelieferten Magnetkontakt eingesetzt werden und bietet zusätzlich einen Eingang für einen externen potentialfreien Sensor.
Der Universalmelder ermöglicht die getrennte Auswertung und Überwachung der vorhandenen Kanäle. Der Status kann im Busch-free@home® System am Panel und in der free@home® App visualisiert werden. Dadurch können überwachte Öffnungszustände in geeignete Smart-Home-Funktionen integriert werden.
Die Befestigung des Universalmelders und des Magneten kann entweder mit Klebefolie oder Schrauben erfolgen. Das für die Montage benötigte Zubehör einschließlich Magnet, Klebefolie und Schrauben ist im Lieferumfang enthalten.
Zusätzlich zum Magnetkontakt kann ein externer potentialfreier Sensor angeschlossen werden. Dieser kann wahlweise als Öffner- oder Schließerkontakt ausgeführt sein. Die maximale Leitungslänge zum externen Sensor beträgt 5 m.
Die drahtlose Kommunikation erfolgt bidirektional über Busch-free@home® Wireless. Die Programmierung wird über das Web-Interface des System Access Points vorgenommen. Bei niedrigem Batteriestand kann eine entsprechende Benachrichtigung über die free@home® App erfolgen.
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | 6222/2 AP-64-WL |
| Hersteller-Artikelnummer | 2CKA006200A0068 |
| EAN | 4011395215579 |
| Produktart | Universalmelder |
| Produktreihe | Busch-free@home® Wireless |
| Ausführung | Wireless |
| Farbe | studioweiß matt |
| Farbe ähnlich RAL | RAL 9016 |
| Montageart | Aufputz |
| Schutzart | IP20 |
| Funkübertragung | Bidirektional |
| Busankopplung | Integriert |
| Smart-Home-System | Busch-free@home® |
Überwachung
| Einsatzbereich | Dachfenster, Oberlichter, Türen und Tore |
| Magnetkontakt | Ja |
| Externer Sensor | Ja, potentialfreier Kontakt |
| Kontaktart externer Sensor | Öffner oder Schließer |
| Kanäle | Getrennte Auswertung und Überwachung |
| Statusübertragung | Wireless an Busch-free@home® |
| Statusvisualisierung | free@home® Panel und App |
Funk und Smart-Home
| Wireless | Ja |
| Funkkommunikation | Bidirektional |
| Busch-free@home® Wireless | Ja |
| System Access Point | Ja |
| Programmierung | Über Web-Interface des System Access Points |
| free@home® Panel | Statusvisualisierung |
| free@home® App | Statusvisualisierung |
| Batteriewarnung | Über free@home® App |
Externer Sensoreingang
| Sensoranschluss | Potentialfreier Kontakt |
| Kontaktfunktion | Öffner oder Schließer |
| Max. Leitungslänge | 5 m |
| Anschlussquerschnitt | 0,14–0,5 mm², eindrähtig |
| Kanalauswertung | Getrennt |
Stromversorgung
| Versorgung | Batteriebetrieb |
| Batterietyp | CR2 Lithium |
| Batterie im Lieferumfang | Ja |
| Batteriezustandsanzeige | Benachrichtigung bei niedrigem Batteriestand über die free@home® App |
Montage
| Befestigung | Klebefolie oder Schrauben |
| Magnetbefestigung | Klebefolie oder Schrauben |
| Montagezubehör | Im Lieferumfang enthalten |
| Verkabelung zum System | Nicht erforderlich |
Abmessungen
| Ausführung | Kompakter Aufputz-Universalmelder mit separatem Magnetkontakt |

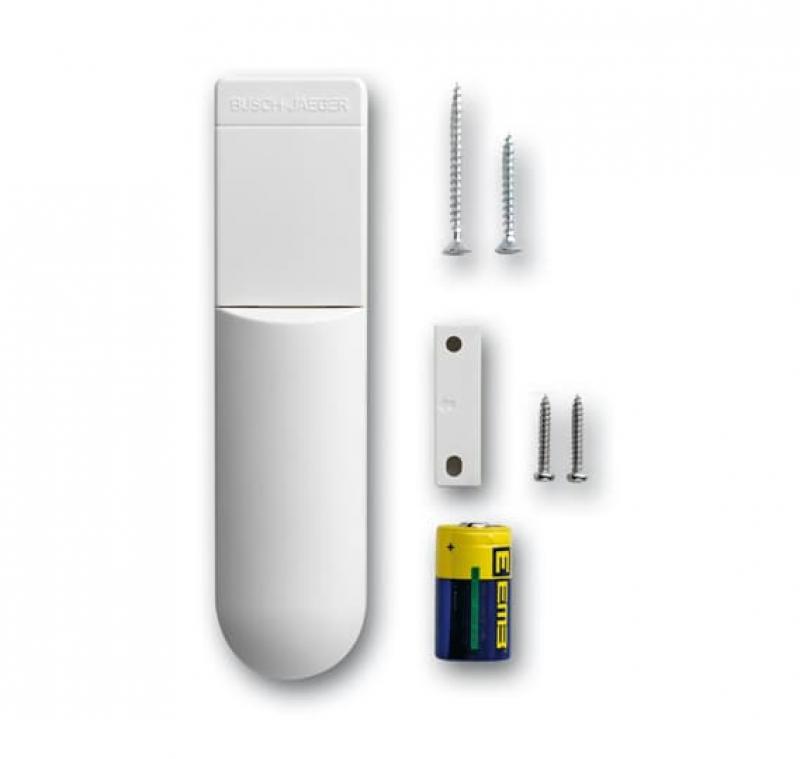

Lieferumfang
| Universalmelder | 1 × Busch-Jaeger 6222/2 AP-64-WL |
| Magnet | Enthalten |
| Klebefolie | Enthalten |
| Schrauben | Enthalten |
| Batterie | CR2 Lithium, enthalten |
Funktionsweise
Der Universalmelder erkennt über den zugehörigen Magnetkontakt, ob ein überwachtes Element geöffnet oder geschlossen ist. Dadurch eignet er sich beispielsweise für Dachfenster, Oberlichter, Türen und Tore.
Für zusätzliche Überwachungsaufgaben steht ein Eingang für einen externen potentialfreien Sensor zur Verfügung. Der externe Kontakt kann als Öffner oder Schließer betrieben werden. Die beiden Kanäle werden getrennt ausgewertet und überwacht.
Der Status wird drahtlos an das Busch-free@home® System übertragen. So kann der Zustand eines überwachten Elements zentral in der free@home® App oder am free@home® Panel dargestellt werden.
Montage und Anschluss
Universalmelder und Magnet werden am zu überwachenden Fenster, der Tür oder dem Tor befestigt. Je nach Montageuntergrund kann die Befestigung mit der mitgelieferten Klebefolie oder mit Schrauben erfolgen.
Der optionale externe potentialfreie Sensor wird über eine Leitung mit dem Universalmelder verbunden. Die maximale Leitungslänge beträgt 5 m. Für den Anschluss sind eindrähtige Leiter mit einem Querschnitt von 0,14 bis 0,5 mm² vorgesehen.
Die Kommunikation mit der Smart-Home-Zentrale erfolgt drahtlos. Eine separate Busleitung zum Universalmelder ist daher nicht erforderlich.
Busch-free@home® Integration
Der 6222/2 AP-64-WL lässt sich in Busch-free@home® Wireless integrieren. Die Programmierung erfolgt über das Web-Interface des System Access Points. Die Zustände der angeschlossenen Kontakte können am free@home® Panel und in der App visualisiert werden.
Durch die getrennte Auswertung der Kanäle können der integrierte Magnetkontakt und ein angeschlossener externer Sensor unabhängig voneinander überwacht werden. Dadurch eignet sich das Gerät nicht nur als klassischer Fensterkontakt, sondern auch für vielseitige Überwachungsaufgaben an Türen, Toren und anderen beweglichen Bauteilen.
Technischer Hinweis
Der externe Eingang ist ausschließlich für einen potentialfreien Kontakt vorgesehen. Eine externe Spannung darf nicht an den Sensoreingang angelegt werden. Die Batterie ist im Lieferumfang enthalten. Bei niedrigem Batteriestand erfolgt eine Benachrichtigung über die free@home® App.
Bewertung
Der 6222/2 AP-64-WL bietet gegenüber einem reinen Fenstergriffmelder einen deutlich breiteren Einsatzbereich. Besonders praktisch ist die Kombination aus integriertem Magnetkontakt und zusätzlichem Eingang für einen externen potentialfreien Sensor. Dadurch kann derselbe Universalmelder beispielsweise für Türen, Tore, Dachfenster oder Oberlichter eingesetzt und bei Bedarf um einen weiteren Kontakt ergänzt werden. Die getrennte Kanalauswertung macht ihn interessant für Installationen, bei denen mehrere Zustände unabhängig voneinander in Busch-free@home® überwacht werden sollen.
