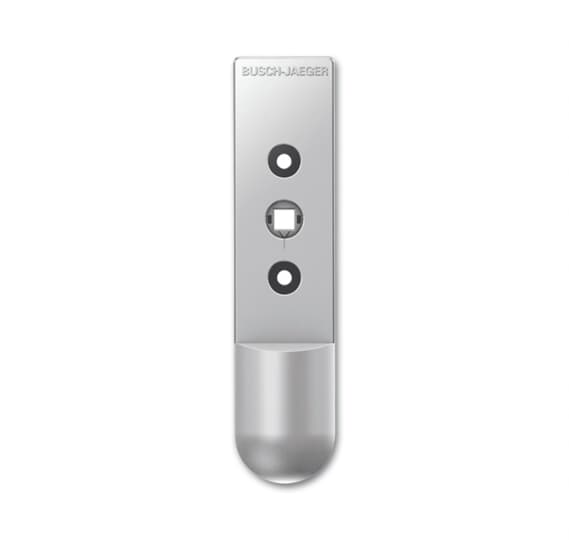

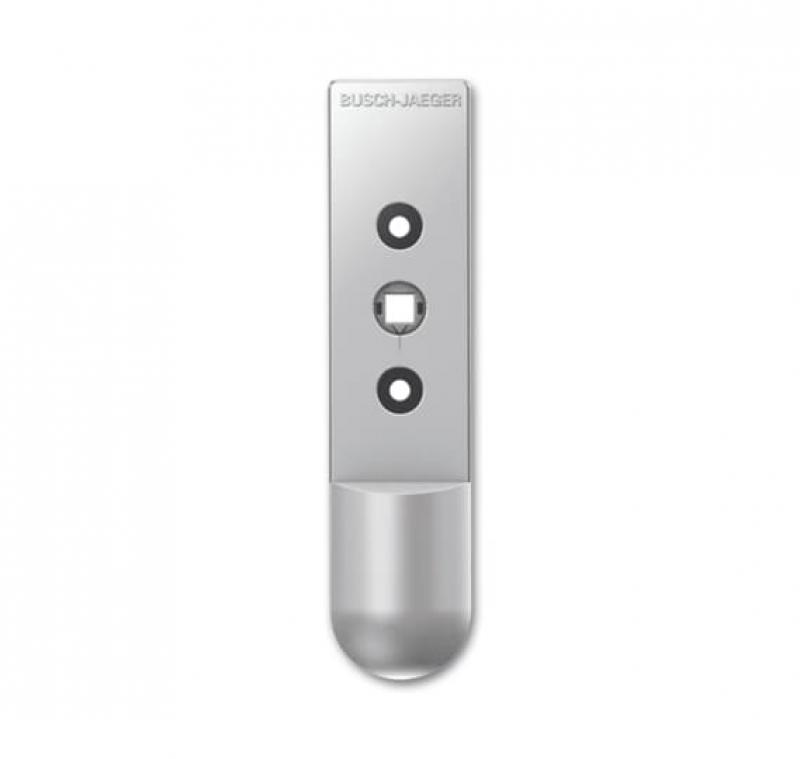

Busch-Jaeger 6222/1 AP-66-WL Fenstermelder Smart Wireless für Busch-free@home®, Edelstahl
Der Busch-Jaeger 6222/1 AP-66-WL ist ein Wireless-Fenstermelder für Busch-free@home® zur Überwachung der aktuellen Stellung eines Fenstergriffs. Der Sensor erkennt, ob das Fenster geöffnet, geschlossen oder gekippt ist, und überträgt den erfassten Status drahtlos an das Busch-free@home® System.
Der Fenstermelder wird zwischen dem vorhandenen Fenstergriff und dem Fensterrahmen montiert. Der bestehende Fenstergriff kann weiter verwendet werden. Da die Kommunikation kabellos erfolgt, ist keine zusätzliche Leitungsverlegung zwischen Fenster und Steuerung erforderlich.
Der Fensterstatus kann am free@home® Panel und in der free@home® App visualisiert werden. Dadurch lässt sich der Zustand eines Fensters zentral überwachen und in geeignete Automatisierungsfunktionen des Smart-Home-Systems einbinden.
Der Sensor ist für Fenstergriffe mit einem 7-mm-Vierkant, einem Befestigungsschraubenabstand von 43 mm und Nocken mit 10 oder 12 mm Durchmesser geeignet. Die maximale Größe der Befestigungsplatte beträgt 34 × 77 mm.
Die bidirektionale Wireless-Kommunikation ermöglicht die Einbindung in Busch-free@home®. Die Programmierung erfolgt über das Web-Interface des System Access Points. Eine Benachrichtigung über einen niedrigen Batteriestand kann über die free@home® App erfolgen.
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | 6222/1 AP-66-WL |
| Hersteller-Artikelnummer | 2CKA006200A0141 |
| EAN | 4011395232477 |
| Produktart | Fenstermelder |
| Produktreihe | Busch-free@home® Wireless |
| Ausführung | Wireless |
| Farbe | Edelstahl |
| Montageart | Aufputz, zwischen Fenstergriff und Fensterrahmen |
| Schutzart | IP20 |
| Funkübertragung | Bidirektional |
| Busankopplung | Integriert |
| Smart-Home-System | Busch-free@home® |
Fensterüberwachung
| Erfasste Stellung | Fenster geöffnet, geschlossen oder gekippt |
| Fenstergriff | Vorhandener Griff wird weiter verwendet |
| Vierkant | 7 mm |
| Befestigungsschraubenabstand | 43 mm |
| Nocken-Durchmesser | 10 mm und 12 mm |
| Max. Befestigungsplatte | 34 × 77 mm (B × H) |
| Leitungsverlegung | Nicht erforderlich |
Funk und Smart-Home
| Wireless | Ja |
| Funkkommunikation | Bidirektional |
| Busch-free@home® Wireless | Ja |
| System Access Point | Ja, zur Programmierung |
| free@home® Panel | Statusvisualisierung |
| free@home® App | Statusvisualisierung |
| Programmierung | Über Web-Interface des System Access Points |
| Batteriewarnung | Über free@home® App |
Stromversorgung
| Versorgung | Batteriebetrieb |
| Batterietyp | CR2 Lithium |
| Batterie im Lieferumfang | Ja |
Montagekompatibilität
| Fenstergriff-Vierkant | 7 mm |
| Befestigungsschraubenabstand | 43 mm |
| Nocken | Ø 10 mm oder Ø 12 mm |
| Max. Befestigungsplatte | 34 × 77 mm (B × H) |
Abmessungen
| Höhe | 168 mm |
| Breite | 38 mm |
| Tiefe | 13 mm |
Temperaturbereich
| Betriebstemperatur | -5 bis +50 °C |
Lieferumfang
| Fenstermelder | 1 × Busch-Jaeger 6222/1 AP-66-WL |
| Batterie | 1 × CR2 Lithium |
| Vierkantverlängerung | Enthalten |
| Schrauben | Enthalten |
| Adapter für Nocken | Enthalten |
Montage
Der Fenstermelder wird zwischen dem vorhandenen Fenstergriff und dem Fensterrahmen montiert. Der vorhandene Fenstergriff bleibt dabei erhalten. Die mitgelieferte Vierkantverlängerung, Schrauben und Adapter für die Nocken ermöglichen die Montage an kompatiblen Fenstergriffen.
Vor der Montage sollte geprüft werden, ob der vorhandene Fenstergriff die erforderlichen Abmessungen besitzt. Voraussetzung sind ein 7-mm-Vierkant, ein Befestigungsschraubenabstand von 43 mm, Nocken mit 10 oder 12 mm Durchmesser sowie eine Befestigungsplatte von maximal 34 × 77 mm.
Da die Übertragung drahtlos erfolgt, ist keine zusätzliche Verkabelung zwischen Fenstermelder und Steuerung notwendig. Dadurch eignet sich der Sensor insbesondere zur Nachrüstung bestehender Fenster.
Busch-free@home® Integration
Der 6222/1 AP-66-WL überträgt die aktuelle Fenstergriffstellung drahtlos an das Busch-free@home® System. Die Information kann am free@home® Panel sowie in der free@home® App angezeigt werden.
Die Programmierung erfolgt über das Web-Interface des System Access Points. Bei niedrigem Batteriestand kann eine entsprechende Meldung über die free@home® App erfolgen.
Der erkannte Fensterstatus kann innerhalb einer Busch-free@home® Installation für geeignete Automatisierungen verwendet werden. Damit lässt sich die Fensterüberwachung in bestehende Smart-Home-Abläufe integrieren.
Technischer Hinweis
Der Fenstermelder ist batteriebetrieben und wird nicht direkt an eine Netzspannungsversorgung angeschlossen. Die Schutzart IP20 ist für den Einsatz in trockenen Innenbereichen vorgesehen.
Bewertung
Der 6222/1 AP-66-WL ist eine praktische Lösung für die kabellose Nachrüstung einer Fensterüberwachung. Der vorhandene Fenstergriff kann weiter genutzt werden, während der Sensor drei unterschiedliche Zustände – geöffnet, geschlossen und gekippt – an das Busch-free@home® System übermittelt. Dadurch entsteht eine detaillierte Zustandsinformation, die nicht nur zur Kontrolle, sondern auch als Grundlage für geeignete Smart-Home-Automatisierungen verwendet werden kann. Die Edelstahl-Ausführung bietet zusätzlich eine hochwertige Optik. Vor dem Kauf sollte die Kompatibilität des vorhandenen Fenstergriffs anhand der angegebenen Maße geprüft werden.
