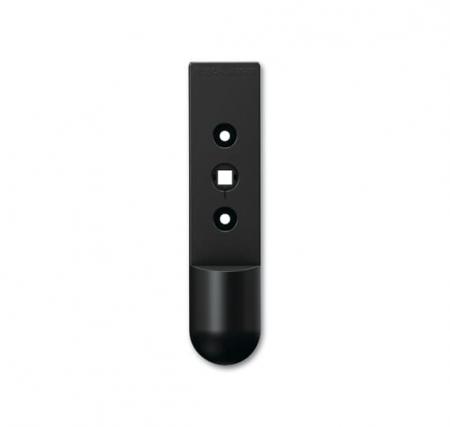

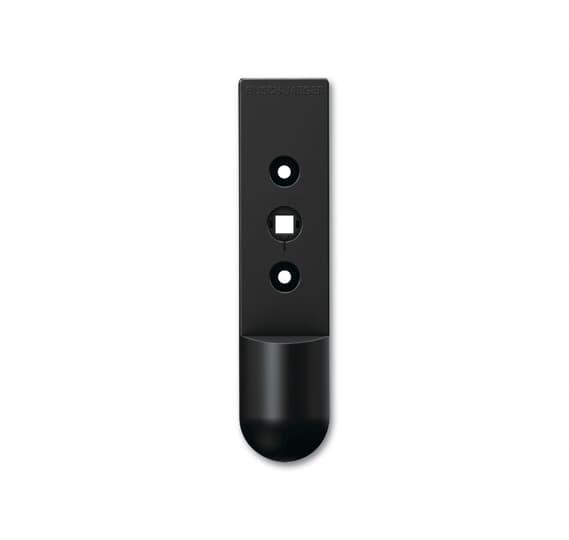

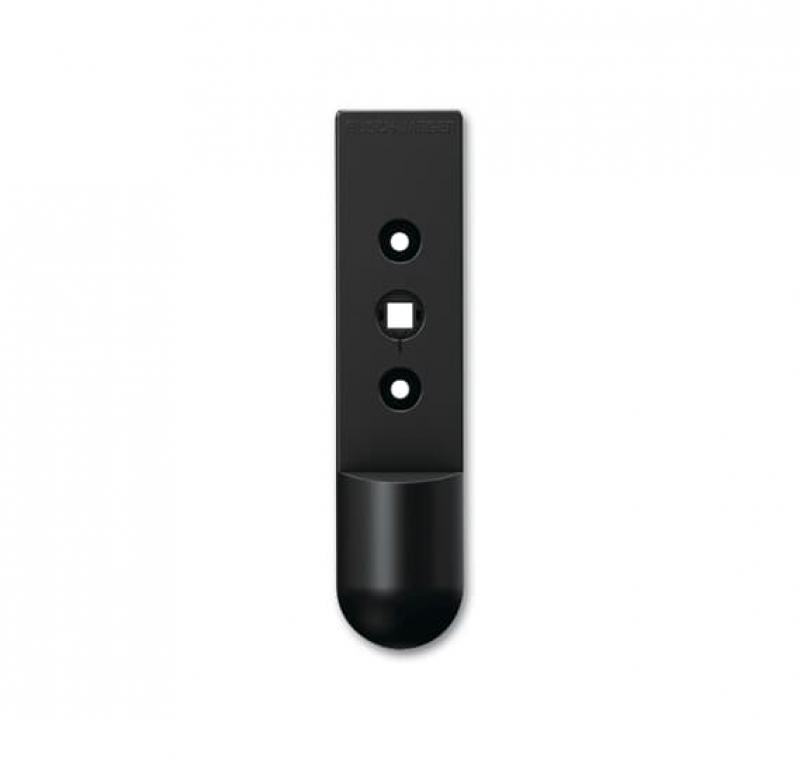

Busch-Jaeger 6222/1 AP-65-WL Fenstermelder Smart Wireless für Busch-free@home®, Basaltschwarz
Der Busch-Jaeger 6222/1 AP-65-WL ist ein Wireless-Fenstermelder für Busch-free@home® zur Überwachung der aktuellen Stellung eines Fenstergriffs. Er erkennt, ob das Fenster geöffnet, geschlossen oder gekippt ist, und überträgt den erfassten Status drahtlos an das Busch-free@home® System.
Der Fenstermelder wird zwischen dem vorhandenen Fenstergriff und dem Fensterrahmen montiert. Der bestehende Fenstergriff kann weiter verwendet werden. Da die Kommunikation kabellos erfolgt, ist keine zusätzliche Leitungsverlegung zwischen Fenster und Steuerung erforderlich.
Der Fensterstatus kann am Busch-free@home® Panel sowie in der free@home® App visualisiert werden. Dadurch lässt sich der Zustand eines Fensters zentral überwachen und in entsprechende Smart-Home-Funktionen einbinden.
Der Melder eignet sich für Fenstergriffe mit einem 7-mm-Vierkant, einem Befestigungsschraubenabstand von 43 mm und Nocken mit 10 oder 12 mm Durchmesser. Die maximale Größe der Befestigungsplatte beträgt 34 × 77 mm.
Die Programmierung erfolgt über das Web-Interface des System Access Points. Die Stromversorgung übernimmt eine CR2-Lithiumbatterie, die bereits zum Lieferumfang gehört. Bei niedrigem Batteriestand kann eine entsprechende Benachrichtigung über die free@home® App erfolgen.
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | 6222/1 AP-65-WL |
| Hersteller-Artikelnummer | 2CKA006200A0069 |
| EAN | 4011395215586 |
| Produktart | Fenstermelder |
| Produktreihe | Busch-free@home® Wireless |
| Ausführung | Wireless |
| Farbe | Basaltschwarz |
| RAL-Nummer ähnlich | RAL 9005 |
| Montageart | Aufputz, zwischen Fenstergriff und Fensterrahmen |
| Schutzart | IP20 |
| Funkübertragung | Bidirektional |
| Smart-Home-System | Busch-free@home® |
| Busankopplung | Integriert |
Fensterüberwachung
| Erfasste Stellung | Fenster geöffnet, geschlossen oder gekippt |
| Fenstergriff | Vorhandener Griff wird weiter verwendet |
| Vierkant | 7 mm |
| Befestigungsschraubenabstand | 43 mm |
| Nocken-Durchmesser | 10 mm und 12 mm |
| Max. Befestigungsplatte | 34 × 77 mm (B × H) |
| Leitungsverlegung | Nicht erforderlich |
Funk und Smart-Home
| Wireless | Ja |
| Funkkommunikation | Bidirektional |
| Busch-free@home® Wireless | Ja |
| System Access Point | Ja, zur Programmierung |
| free@home® Panel | Statusvisualisierung |
| free@home® App | Statusvisualisierung |
| Programmierung | Über Web-Interface des System Access Points |
| Batteriewarnung | Über free@home® App |
Stromversorgung
| Versorgung | Batteriebetrieb |
| Batterietyp | CR2 Lithium |
| Batterie im Lieferumfang | Ja |
Montagekompatibilität
| Fenstergriff-Vierkant | 7 mm |
| Befestigungslochabstand | 43 mm |
| Nocken | Ø 10 mm oder Ø 12 mm |
| Max. Befestigungsplatte | 34 × 77 mm (B × H) |
Abmessungen
| Montagebereich | Zwischen Fenstergriff und Fensterrahmen |
| Max. Befestigungsplatte | 34 × 77 mm |
Lieferumfang
| Fenstermelder | 1 × Busch-Jaeger 6222/1 AP-65-WL |
| Batterie | 1 × CR2 Lithium |
| Vierkantverlängerung | Enthalten |
| Schrauben | Enthalten |
| Adapter für Nocken | Enthalten |
Montage
Der Fenstermelder wird zwischen dem vorhandenen Fenstergriff und dem Fensterrahmen befestigt. Der vorhandene Fenstergriff bleibt dabei erhalten. Die erforderlichen Montagekomponenten wie Vierkantverlängerung, Schrauben und Adapter für die Nocken sind im Lieferumfang enthalten.
Vor der Montage ist zu prüfen, ob der vorhandene Fenstergriff die erforderlichen Abmessungen aufweist. Benötigt werden ein 7-mm-Vierkant, ein Befestigungsschraubenabstand von 43 mm sowie Nocken mit 10 oder 12 mm Durchmesser. Die Befestigungsplatte darf maximal 34 × 77 mm groß sein.
Durch die Wireless-Kommunikation entfällt eine zusätzliche Verkabelung zum Fenster. Der Fenstermelder kann dadurch auch bei bestehenden Installationen nachgerüstet werden, ohne Leitungen zwischen Fenster und zentraler Steuerung verlegen zu müssen.
Busch-free@home® Integration
Der Fenstermelder überträgt die aktuelle Fenstergriffstellung drahtlos an das Busch-free@home® System. Die Information kann am free@home® Panel und in der free@home® App angezeigt werden.
Die Programmierung erfolgt über das Web-Interface des System Access Points. Bei niedrigem Batteriestand kann das System den Benutzer über die free@home® App informieren.
Der Fensterstatus kann innerhalb einer Busch-free@home® Installation für geeignete Automatisierungen verwendet werden. Dadurch lässt sich die Fensterüberwachung in bestehende Smart-Home-Abläufe integrieren.
Technischer Hinweis
Der 6222/1 AP-65-WL ist ein batteriebetriebener Wireless-Fenstermelder und wird nicht direkt mit einer Netzspannungsleitung verbunden. Die Schutzart IP20 ist für den Einsatz in trockenen Innenbereichen vorgesehen.
Bewertung
Der 6222/1 AP-65-WL ist vor allem für die kabellose Nachrüstung einer Fensterüberwachung interessant. Ein wesentlicher Vorteil ist, dass der vorhandene Fenstergriff weiter genutzt werden kann und keine separate Sensorleitung erforderlich ist. Die Erkennung von drei Griffstellungen liefert einen aussagekräftigen Fensterstatus für das Busch-free@home® System. Durch die schwarze Ausführung eignet sich dieses Modell besonders für passende dunkle Schalter- und Fensterumgebungen. Vor der Bestellung sollte die Kompatibilität des vorhandenen Fenstergriffs anhand der angegebenen Maße geprüft werden.
