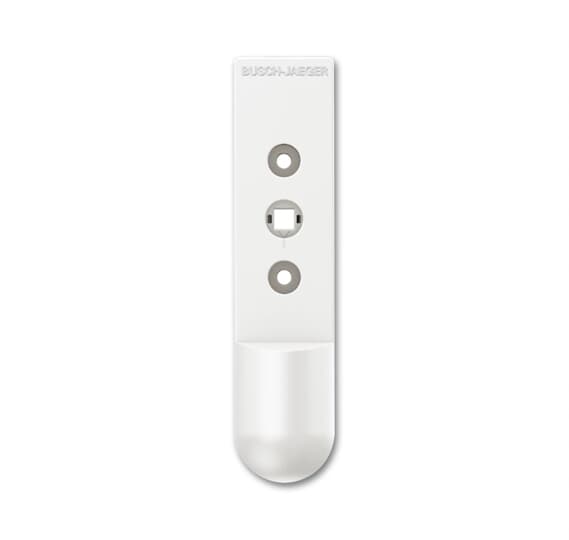

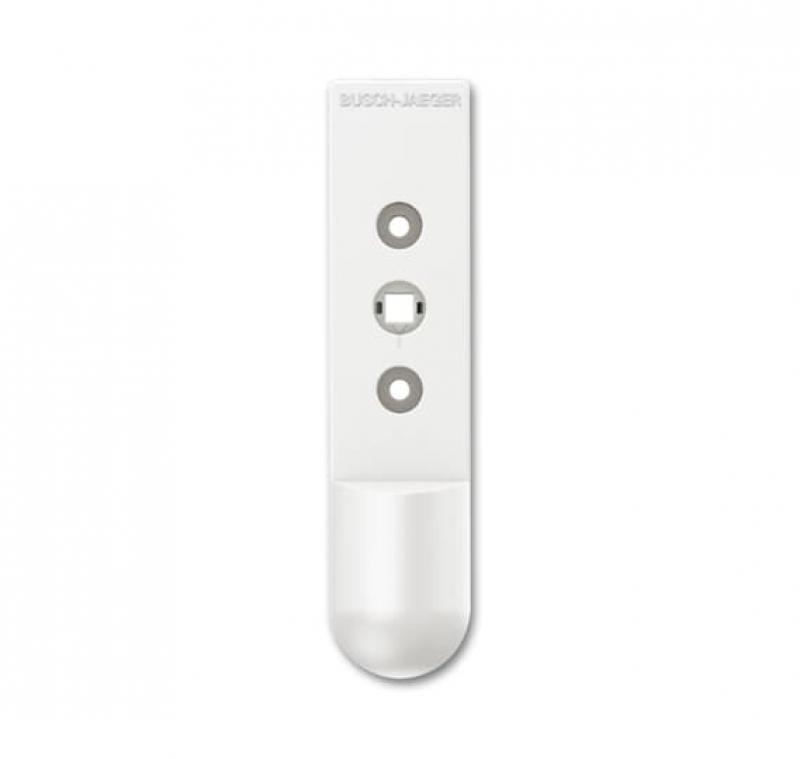

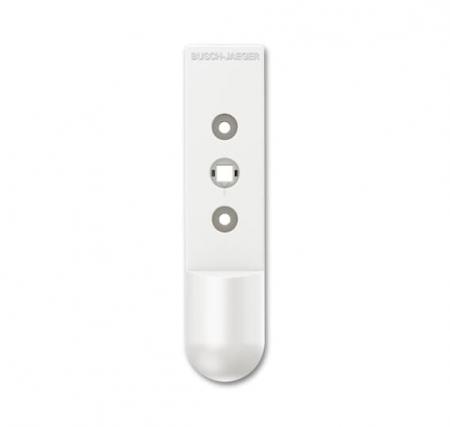

Busch-Jaeger Fenstermelder 6222/1 AP-64-WL Smart Wireless für Busch-free@home®, studioweiß matt
Der Busch-Jaeger 6222/1 AP-64-WL ist ein Wireless-Fenstermelder für Busch-free@home®. Er überwacht die aktuelle Stellung eines Fenstergriffs und erkennt, ob das Fenster geöffnet, geschlossen oder gekippt ist. Der erfasste Status kann innerhalb des Busch-free@home® Systems visualisiert und für weitere Automatisierungsfunktionen genutzt werden.
Der Fenstermelder wird zwischen dem vorhandenen Fenstergriff und dem Fensterrahmen montiert. Der bestehende Fenstergriff bleibt dabei erhalten. Da die Kommunikation drahtlos erfolgt, ist keine zusätzliche Leitungsverlegung zwischen Fenster und Steuerung erforderlich.
Der Melder eignet sich für Fenstergriffe mit 7-mm-Vierkant, einem Befestigungsschraubenabstand von 43 mm und Nocken mit 10 oder 12 mm Durchmesser. Die maximale Größe der Befestigungsplatte beträgt 34 × 77 mm.
Die Stellung des Fensters wird drahtlos an das Busch-free@home® System übertragen. Der aktuelle Status kann am free@home® Panel und in der free@home® App angezeigt werden. Dadurch lässt sich beispielsweise nachvollziehen, ob ein Fenster geöffnet, geschlossen oder gekippt ist.
Die Inbetriebnahme und Programmierung erfolgt über das Web-Interface des System Access Points. Die bidirektionale Funkkommunikation arbeitet mit dem Busch-free@home® Wireless-Protokoll.
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | 6222/1 AP-64-WL |
| Hersteller-Artikelnummer | 2CKA006200A0067 |
| EAN | 4011395215562 |
| Produktart | Fenstermelder |
| System | Busch-free@home® |
| Ausführung | Wireless |
| Farbe | studioweiß matt |
| RAL-Nummer ähnlich | RAL 9016 |
| Montageart | Aufputz zwischen Fenstergriff und Fensterrahmen |
| Schutzart | IP20 |
| Funkübertragung | Bidirektional |
| Busankopplung | Integriert |
| Smart-Home-System | Busch-free@home® Wireless |
Überwachung
| Erfasster Zustand | Fenster geöffnet, geschlossen oder gekippt |
| Fenstergriff | Vorhandener Griff wird weiter verwendet |
| Fenstergriff-Vierkant | 7 mm |
| Befestigungsschraubenabstand | 43 mm |
| Nocken-Durchmesser | 10 mm und 12 mm |
| Max. Befestigungsplatte | 34 × 77 mm (B × H) |
| Statusanzeige im System | Ja |
Funk und Smart-Home
| Wireless | Ja |
| Übertragungsprotokoll | Busch-free@home® Wireless |
| Frequenzbereich | 2,400–2,483 GHz |
| Max. Sendeleistung | < 15 dBm |
| System Access Point | Ja |
| free@home® Panel | Statusvisualisierung |
| free@home® App | Statusvisualisierung |
| Programmierung | Über Web-Interface des System Access Points |
| Leitungsverlegung | Nicht erforderlich |
Stromversorgung
| Versorgung | Batteriebetrieb |
| Batterietyp | CR2 Lithium |
| Nennspannung | 3 V |
| Batterie im Lieferumfang | Ja |
| Batterielebensdauer typisch | Ca. 3 Jahre |
| Batteriewarnung | Benachrichtigung bei niedrigem Batteriestand in der free@home® App |
Abmessungen
| Höhe | 168 mm |
| Breite | 38 mm |
| Tiefe | 13 mm |
| Max. Befestigungsplatte | 34 × 77 mm |
Temperaturbereich
| Betriebstemperatur | -5 bis +50 °C |
Lieferumfang
| Fenstermelder | 1 × Busch-Jaeger 6222/1 AP-64-WL |
| Batterie | 1 × CR2 Lithium |
| Vierkantverlängerung | Im Lieferumfang enthalten |
| Schrauben | Im Lieferumfang enthalten |
| Adapter für Nocken | Im Lieferumfang enthalten |
Montage
Der Fenstermelder wird zwischen dem vorhandenen Fenstergriff und dem Fensterrahmen angebracht. Der vorhandene Griff muss nicht ersetzt werden. Die mitgelieferte Vierkantverlängerung sowie die Adapter für unterschiedliche Nocken ermöglichen die Anpassung an geeignete Fenstergriffe.
Vor der Montage sollte geprüft werden, ob der vorhandene Fenstergriff die erforderlichen Maße besitzt. Voraussetzung sind ein 7-mm-Vierkant, 43 mm Befestigungsschraubenabstand, Nocken mit 10 oder 12 mm Durchmesser sowie eine Befestigungsplatte von maximal 34 × 77 mm.
Da die Übertragung über Funk erfolgt, ist keine zusätzliche Verkabelung zwischen dem Fenstermelder und dem Busch-free@home® System erforderlich. Die Funkreichweite kann abhängig von den baulichen Gegebenheiten, insbesondere durch Wände, Decken und Metallkonstruktionen, eingeschränkt werden.
Funktionsweise im Busch-free@home® System
Der Fenstermelder erfasst die Stellung des Fenstergriffs und überträgt diese Information drahtlos an das Busch-free@home® System. Der Fensterstatus kann am free@home® Panel sowie in der free@home® App dargestellt werden.
Der Status kann darüber hinaus als Information für automatisierte Funktionen innerhalb einer free@home® Installation verwendet werden. Dadurch können Fensterzustände in übergeordnete Smart-Home-Abläufe einbezogen werden.
Bewertung
Der 6222/1 AP-64-WL eignet sich besonders für die kabellose Nachrüstung einer Fensterüberwachung, da der vorhandene Fenstergriff weiterverwendet wird und keine separate Sensorleitung verlegt werden muss. Die Erkennung von drei Griffstellungen – geöffnet, geschlossen und gekippt – liefert deutlich mehr Informationen als ein reiner Öffnungskontakt. Durch die Integration in Busch-free@home® kann der Fensterstatus nicht nur angezeigt, sondern auch in automatisierte Smart-Home-Funktionen einbezogen werden. Vor dem Kauf sollte vor allem die Kompatibilität des vorhandenen Fenstergriffs anhand der angegebenen Abmessungen geprüft werden.
