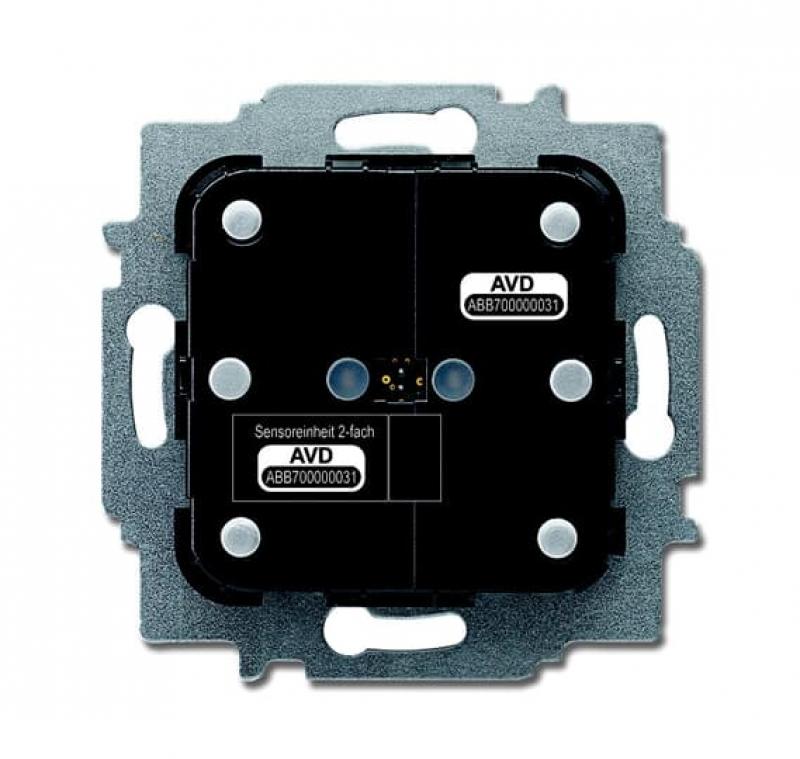

Busch-Jaeger 6221/2.0 Sensoreinheit 2-fach für Busch-free@home® Smart Home Unterputz
Die Busch-Jaeger 6221/2.0 ist eine 2-fach Sensoreinheit für das kabelgebundene Busch-free@home® Smart-Home-System. Sie dient zur Erfassung von Bedienbefehlen und überträgt diese über den free@home-Bus an entsprechend konfigurierte Aktoren.
Die zwei Tasten verfügen über insgesamt vier Betätigungspunkte. Je nach Konfiguration können damit Schalt-, Tast-, Dimm- und Jalousiebefehle ausgelöst werden. Die Sensoreinheit wird mit einer passenden 2-fach-Wippe kombiniert und kann in verschiedene Busch-Jaeger Schalterprogramme integriert werden.
Der Busanschluss erfolgt über die beiliegende Busklemme. Die Programmierung wird bei angelegter Busspannung über das Web-Interface des System Access Points vorgenommen.
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | 6221/2.0 |
| Hersteller-Artikelnummer | 2CKA006220A0003 |
| EAN | 4011395179963 |
| Produktart | Sensoreinheit |
| Ausführung | 2-fach |
| Produktreihe | Busch-free@home® |
| Bussystem | free@home TP |
| Übertragungsstandard | Twisted Pair |
| Montageart | Unterputz |
| Farbe | Schwarz |
| Werkstoff | Thermoplastischer Kunststoff |
| Schutzart | IP20 |
Bedienung und Funktionen
| Anzahl Tasten | 2 |
| Betätigungspunkte | 4 |
| Bedienelemente | Tastkontakte oben/unten |
| Schaltbefehle | Ja |
| Tastbefehle | Ja |
| Dimmsteuerung | Ja |
| Jalousiesteuerung | Ja |
| LED-Anzeige | Orientierungslicht bzw. Anzeige des Schaltzustandes |
Bus- und Systemdaten
| Busanschluss | Busklemme |
| Busankopplung | Integriert |
| Versorgung | Über free@home-Bus |
| Busspannung | 24 V DC |
| Funkbetrieb | Nein |
| Wireless | Nein |
| Programmierung | Über System Access Point |
| Smart-Home-System | Busch-free@home® |
Kompatible Wippen
| 2-fach Wippe | 6230-2x-xxx |
| 2-fach Wippe | 6231-2x-xxx |
| 2-fach Wippe | 6232-2x-xxx |
| 2-fach Wippe | 6233-2x-xxx |
| 2-fach Wippe | 6234-2x-xxx |
Kompatible Schalterprogramme
| Designlinien | Plattform 63, Busch-Duro 2000® SI, Reflex SI, Busch-balance® SI, Busch-art linear®, future® linear, Busch-axcent®, solo®, pur edelstahl, carat®, Busch-dynasty® |
| Designvarianten | Je nach gewählter 2-fach-Wippe und Abdeckrahmen |
Abmessungen
| Breite | 71 mm |
| Höhe | 71 mm |
| Tiefe | 19 mm |
| Einbautiefe | 9 mm |
| Mindesttiefe Gerätedose | 9 mm |
| Nettogewicht | 45,5 g |
Umgebungsbedingungen
| Betriebstemperatur | -5 bis +45 °C |
| Schutzart | IP20 |
| Montage | Unterputz |
2-fach-Sensoreinheit für Busch-free@home®
Die 6221/2.0 bildet die Bedienebene innerhalb einer kabelgebundenen Busch-free@home® Installation. Die beiden Sensortasten erfassen die jeweilige Betätigung und übertragen die entsprechenden Befehle über den free@home-Bus an die zugeordneten Aktoren.
Die Sensoreinheit selbst schaltet keine Lasten direkt. Die eigentliche Schalt-, Dimm- oder Jalousiefunktion wird durch den jeweils im System vorhandenen und konfigurierten free@home-Aktor ausgeführt.
Vier Betätigungspunkte
Die zwei Tasten besitzen jeweils einen oberen und unteren Betätigungspunkt. Dadurch stehen insgesamt vier Bedienpunkte zur Verfügung.
Abhängig von der Systemkonfiguration können diese beispielsweise zum Ein- und Ausschalten, für Tastbefehle, zum Dimmen oder zur Steuerung von Jalousien und Rollläden verwendet werden.
Kabelgebundene Buskommunikation
Die 6221/2.0 arbeitet über free@home TP mit Twisted Pair. Sie ist daher keine Wireless-Sensoreinheit. Die Versorgung und Kommunikation erfolgen über die dafür vorgesehene Busleitung.
Der Anschluss wird über die mitgelieferte Busklemme hergestellt. Eine zusätzliche Spannungsversorgung direkt an der Sensoreinheit ist nicht erforderlich.
Programmierung über den System Access Point
Die Konfiguration erfolgt bei anliegender Busspannung über das Web-Interface des System Access Points. Dort können die Betätigungspunkte mit den gewünschten free@home-Funktionen und Aktoren verknüpft werden.
Dadurch kann die Funktion der Sensortasten an die jeweilige Installation angepasst werden, ohne dass die Sensoreinheit selbst ausgetauscht werden muss.
Orientierungs- und Statusanzeige
Die Sensoreinheit verfügt über ein LED-Anzeigeelement. Dieses kann je nach Konfiguration als Orientierungslicht oder zur Anzeige des Schaltzustandes eingesetzt werden.
Schalterprogramme
Die Sensoreinheit kann mit passenden 2-fach-Wippen verschiedener Busch-Jaeger Designlinien kombiniert werden. Dazu zählen unter anderem Plattform 63, Busch-Duro 2000® SI, Reflex SI, Busch-balance® SI, Busch-art linear®, future® linear, Busch-axcent®, solo®, pur edelstahl, carat® und Busch-dynasty®.
Für die optische Ausführung werden Wippe und Abdeckrahmen passend zur gewünschten Designlinie ausgewählt.
Montage
Die Sensoreinheit ist für die Unterputzmontage vorgesehen. Mit einer Einbautiefe von nur 9 mm kann sie in Gerätedosen mit einer Mindesttiefe von 9 mm eingesetzt werden.
Die Sensoreinheit wird als Bestandteil einer free@home-Installation verwendet und benötigt für die gewünschte Schalt-, Dimm- oder Jalousiefunktion einen entsprechend konfigurierten Aktor.
Lieferumfang
Zum Lieferumfang gehören die 2-fach-Sensoreinheit und die Busklemme. Eine passende 2-fach-Wippe sowie ein Abdeckrahmen sind nicht Bestandteil der Sensoreinheit und müssen entsprechend der gewünschten Designlinie separat ausgewählt werden.
Bewertung
Die 6221/2.0 eignet sich als vielseitige 2-fach-Bedieneinheit für kabelgebundene Busch-free@home® Installationen. Mit vier Betätigungspunkten lassen sich unterschiedliche Funktionen auf einer kompakten Unterputzeinheit zusammenfassen. Besonders praktisch ist die freie Zuordnung der Bedienbefehle im System, wodurch die Einheit sowohl für Beleuchtung als auch für Dimm- und Jalousiefunktionen eingesetzt werden kann.
