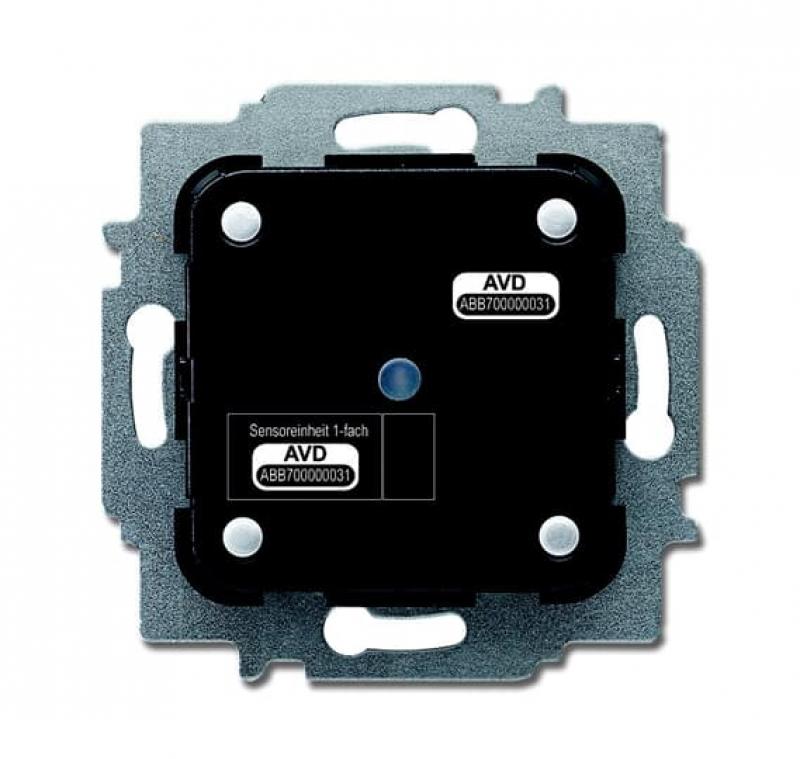

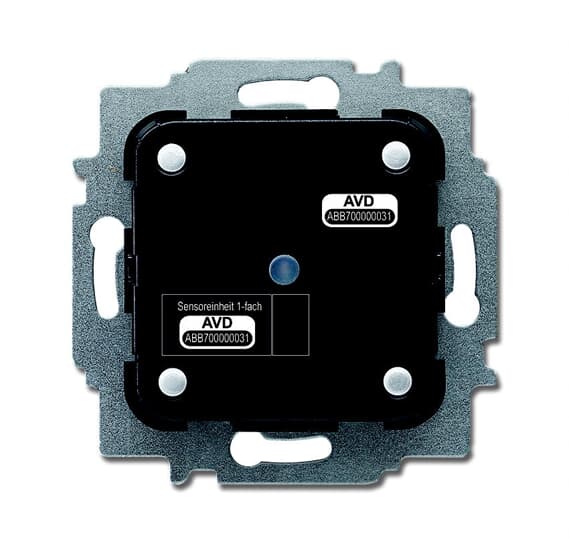

Busch-Jaeger 6221/1.0 Sensoreinheit 1-fach für Busch-free@home® Smart Home Unterputz
Die Busch-Jaeger 6221/1.0 ist eine 1-fach Sensoreinheit für das kabelgebundene Busch-free@home® Smart-Home-System. Sie dient zur Erfassung von Bedienbefehlen und überträgt diese über den free@home-Bus an entsprechend konfigurierte Aktoren.
Mit den zwei Betätigungspunkten können je nach Konfiguration Schalt-, Tast-, Dimm- und Jalousiebefehle ausgelöst werden. Die Sensoreinheit wird mit einer passenden 1-fach-Wippe kombiniert und eignet sich für verschiedene Busch-Jaeger Schalterprogramme.
Der Anschluss erfolgt über die beiliegende Busklemme. Die Programmierung wird bei anliegender Busspannung über das Web-Interface des System Access Points vorgenommen.
Allgemeine Daten
| Hersteller | Busch-Jaeger |
| Typ | 6221/1.0 |
| Hersteller-Artikelnummer | 2CKA006220A0002 |
| EAN | 4011395179956 |
| Produktart | Sensoreinheit |
| Ausführung | 1-fach |
| Produktreihe | Busch-free@home® |
| Bussystem | free@home TP |
| Übertragungsstandard | Twisted Pair |
| Montageart | Unterputz |
| Farbe | Schwarz |
| Werkstoff | Thermoplastischer Kunststoff |
| Schutzart | IP20 |
Bedienung und Funktionen
| Anzahl Tasten | 1 |
| Betätigungspunkte | 2 |
| Bedienkontakte | Tastkontakte oben/unten |
| Schaltbefehle | Ja |
| Tastbefehle | Ja |
| Dimmsteuerung | Ja |
| Jalousiesteuerung | Ja |
| LED-Anzeige | Ja, Orientierungslicht bzw. Schaltzustandsanzeige |
Bus- und Systemdaten
| Busanschluss | Busklemme |
| Busankopplung | Integriert |
| Versorgung | Über free@home-Bus |
| Busspannung | 24 V DC |
| Funkbetrieb | Nein |
| Wireless | Nein |
| Programmierung | Über System Access Point |
| Smart-Home-System | Busch-free@home® |
Kompatible Wippen
| 1-fach Wippe | 6230-10-xxx |
| 1-fach Wippe | 6231-10-xxx |
| 1-fach Wippe | 6232-10-xxx |
| 1-fach Wippe | 6233-10-xxx |
| 1-fach Wippe | 6234-10-xxx |
Kompatible Schalterprogramme
| Designlinien | Plattform 63, Busch-Duro 2000® SI, Reflex SI, Busch-balance® SI, Busch-art linear®, future® linear, Busch-axcent®, solo®, pur edelstahl, carat®, Busch-dynasty® |
| Designvarianten | Je nach passender 1-fach-Wippe |
Abmessungen
| Breite | 71 mm |
| Höhe | 71 mm |
| Tiefe | 19 mm |
| Einbautiefe | 9 mm |
| Nettogewicht | 45,5 g |
Umgebungsbedingungen
| Betriebstemperatur | -5 bis +45 °C |
| Schutzart | IP20 |
| Montage | Unterputz |
Bedienung im Busch-free@home® System
Die Sensoreinheit stellt die Schnittstelle zwischen der manuellen Bedienung und dem Busch-free@home® System dar. Über die beiden Betätigungspunkte können abhängig von der Konfiguration unterschiedliche Befehle an free@home-Aktoren übertragen werden.
Damit kann die Einheit beispielsweise zum Schalten einer Beleuchtung, zur Steuerung eines Dimmers oder zur Bedienung von Jalousien und Rollläden eingesetzt werden. Die eigentliche Schalt- oder Dimmleistung erfolgt dabei durch den jeweils zugeordneten Aktor und nicht durch die Sensoreinheit selbst.
Kabelgebundene free@home-Technik
Im Gegensatz zu den Wireless-Varianten arbeitet die 6221/1.0 über den free@home-Bus mit Twisted-Pair-Verbindung. Die Datenübertragung und Versorgung erfolgen über die vorgesehene Busleitung.
Die Sensoreinheit ist daher insbesondere für fest installierte free@home-Installationen geeignet, bei denen die Bedienpunkte über eine kabelgebundene Busstruktur eingebunden werden sollen.
Programmierung
Die Programmierung erfolgt bei angelegter Busspannung über das Web-Interface des System Access Points. Dort wird festgelegt, welche Funktion die jeweiligen Betätigungspunkte übernehmen und mit welchen free@home-Aktoren sie verknüpft werden.
Dadurch kann dieselbe Sensoreinheit je nach Anlagenkonfiguration beispielsweise zum Schalten, Tasten, Dimmen oder zur Jalousiesteuerung verwendet werden.
Passende Wippen und Designlinien
Die Sensoreinheit wird mit einer passenden 1-fach-Wippe kombiniert. Unterstützt werden die Wippen 6230-10-xxx, 6231-10-xxx, 6232-10-xxx, 6233-10-xxx und 6234-10-xxx.
Durch die Auswahl der entsprechenden Wippe kann die Sensoreinheit in verschiedene Busch-Jaeger Schalterprogramme integriert werden. Der Abdeckrahmen wird passend zur jeweiligen Designlinie ausgewählt.
Orientierungs- und Statusanzeige
Das integrierte Anzeigeelement kann als Orientierungslicht beziehungsweise zur Anzeige des Schaltzustands genutzt werden. Die konkrete Anzeige hängt von der Konfiguration des free@home-Systems ab.
Lieferumfang
Zum Lieferumfang gehört die Sensoreinheit mit Busklemme. Eine passende Wippe und ein Abdeckrahmen sind nicht Bestandteil dieser Ausführung und müssen entsprechend der gewünschten Designlinie separat gewählt werden.
Bewertung
Die 6221/1.0 ist eine solide Basis für kabelgebundene Busch-free@home-Bedienpunkte. Ihr Vorteil liegt in der vielseitigen Konfigurierbarkeit: Ein einziger Sensoreinsatz kann je nach Zuordnung Schalt-, Tast-, Dimm- oder Jalousiebefehle auslösen. Durch die geringe Einbautiefe von nur 9 mm eignet sich die Einheit zudem gut für platzsparende Unterputzinstallationen.
