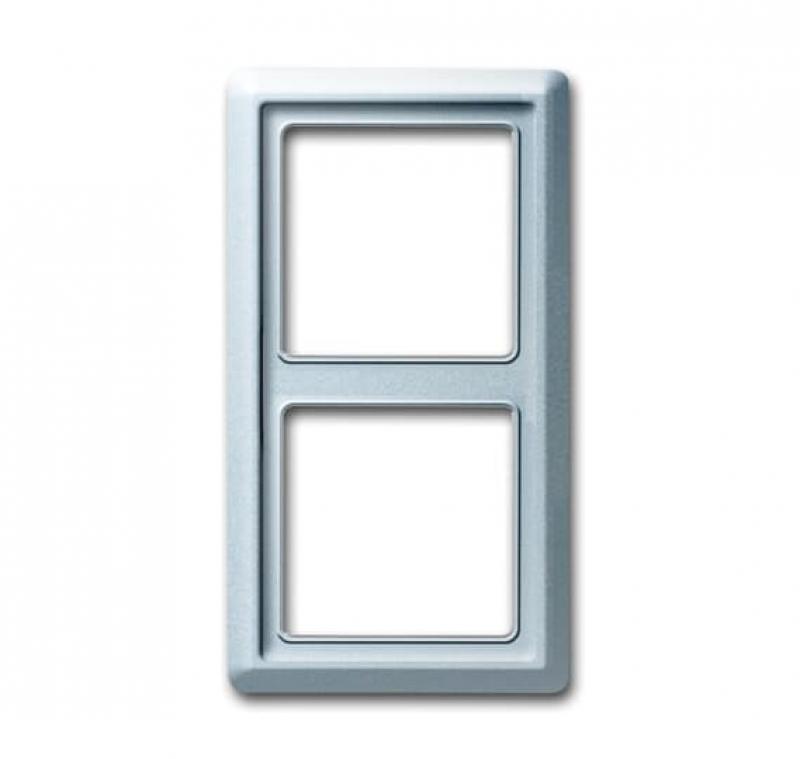

Der Busch-Jaeger Abdeckrahmen 2102-33 aus der Serie Allwetter 44 ist für die gemeinsame Abdeckung von zwei kompatiblen Schalter-, Taster- oder Steckdoseneinsätzen vorgesehen. Seine alusilberne, glänzende Oberfläche sorgt für eine moderne und gepflegte Optik.
In Verbindung mit passenden Abdeckungen und Einsätzen aus dem Programm Allwetter 44 ist eine geschützte Installation mit Schutzart IP44 möglich. Damit eignet sich das System für geeignete Bereiche, in denen ein erhöhter Schutz gegen Spritzwasser benötigt wird.
IHRE VORTEILE AUF EINEN BLICK
- Original Busch-Jaeger Abdeckrahmen
- 2-fach-Ausführung für zwei passende Einsätze
- Serie Allwetter 44 für geschützte Elektroinstallationen
- Alusilberne, glänzende Oberfläche
- Waagerechte und senkrechte Montage möglich
- Halogenfreier Kunststoff
- Schutzart IP44 in Kombination mit geeigneten Komponenten des Allwetter-44-Programms
ELEKTRISCHE & LEISTUNGSDATEN
| Produktart | Abdeckrahmen |
| Anzahl der Einheiten | 2 |
| Elektrische Funktion | Keine eigene elektrische Schaltfunktion |
LICHTTECHNISCHE DATEN
Für diesen Abdeckrahmen sind keine lichttechnischen Eigenschaften relevant.
TECHNISCHE DATEN
| Hersteller | Busch-Jaeger |
| Artikelnummer | 2102-33 |
| Hersteller-Bestellnummer | 2CKA001730A0278 |
| EAN | 4011395103876 |
| Serie | Allwetter 44 |
| Ausführung | 2-fach-Abdeckrahmen |
| Farbe | Alusilber |
| Ähnliche RAL-Farbe | RAL 9006 |
| Oberfläche | Glänzend, lackiert |
| Werkstoff | Kunststoff, Thermoplast |
| Halogenfrei | Ja |
| Schutzart | IP44 bei Verwendung mit passenden Komponenten des Programms Allwetter 44 |
| Schlagfestigkeit | IK03 |
| Befestigungsart | Klemmbefestigung |
| Montagerichtung | Waagerecht und senkrecht |
| Mit Klappdeckel | Nein |
| Beschriftungsfeld | Nein |
INSTALLATION & KOMPATIBILITÄT
Der Abdeckrahmen ist für zwei kompatible Einsätze aus dem Busch-Jaeger-Programm Allwetter 44 vorgesehen. Für den vorgesehenen Spritzwasserschutz müssen auch die verwendeten Wippen, Zentralplatten und weiteren Komponenten zur Serie passen.
- Für zwei passende Schalter-, Taster- oder Steckdoseneinsätze
- Waagerechte oder senkrechte Montage möglich
- Passende Komponenten aus dem Programm Allwetter 44 verwenden
- Vor der Montage die Eignung der gesamten Installation für den vorgesehenen Einsatzbereich prüfen
- Geräteeinsätze sind separat zu berücksichtigen, sofern sie nicht ausdrücklich im Lieferumfang enthalten sind
LEBENSDAUER & NACHHALTIGKEIT
Der Abdeckrahmen benötigt im Betrieb keine eigene Energieversorgung. Bei einer Renovierung kann er bei passender Kompatibilität weiterverwendet oder einzeln ersetzt werden. Der halogenfreie Kunststoff ist für den langfristigen Einsatz in geeigneten Elektroinstallationen vorgesehen.
MAẞE
| Breite | 91 mm |
| Höhe | 162 mm |
| Tiefe | 14 mm |
| Einbaubreite | 71 mm |
| Einbauhöhe | 71 mm |
| Durchmesser der Öffnung | 71 mm |
EINSATZBEREICHE
- Geeignete Innenbereiche mit erhöhten Anforderungen an den Spritzwasserschutz
- Überdachte Außenbereiche bei geeigneter Gesamtinstallation
- Werkstätten und Nebenräume mit passenden Elektroinstallationen
- Renovierung und Modernisierung bestehender Installationen
BESONDERE FUNKTIONEN
- Gemeinsame Abdeckung von zwei Installationseinsätzen
- Alusilberne Oberfläche für eine moderne Optik
- Flexible Montage waagerecht oder senkrecht
- Für das geschützte Installationsprogramm Allwetter 44 vorgesehen
HINWEISE
- Die Schutzart IP44 gilt nur in Verbindung mit passenden Wippen, Zentralplatten und weiteren Komponenten des Programms Allwetter 44.
- Der Rahmen ist kein vollständiger Schalter oder Steckdoseneinsatz.
- Die Eignung für den konkreten Montageort und die gesamte Installation vor dem Einbau prüfen.
- Elektroinstallationen müssen unter Beachtung der geltenden Sicherheitsvorschriften durchgeführt werden.
BEWERTUNG DURCH UNSERE EXPERTEN
Der Busch-Jaeger 2102-33 ist eine geeignete Lösung, wenn zwei kompatible Einsätze in einer alusilbernen, spritzwassergeschützten Installation zusammengefasst werden sollen. Die Serie Allwetter 44 ist besonders dann interessant, wenn der Schutz gegen Spritzwasser eine wichtige Rolle spielt. Für die angegebene Schutzart ist entscheidend, dass sämtliche verwendeten Komponenten zum System passen und fachgerecht montiert werden.
Gut zu wissen
IP44 richtig verstehen
IP44 steht für Schutz gegen feste Fremdkörper ab 1 mm und gegen Spritzwasser aus allen Richtungen. Die Schutzart des gesamten Geräts hängt von den verwendeten Komponenten und der fachgerechten Montage ab.
Alle Komponenten aufeinander abstimmen
Bei geschützten Schalterprogrammen müssen Rahmen, Wippe beziehungsweise Zentralplatte und Einsatz zusammenpassen. Nur die vorgesehene Kombination ermöglicht die angegebene Schutzwirkung.
