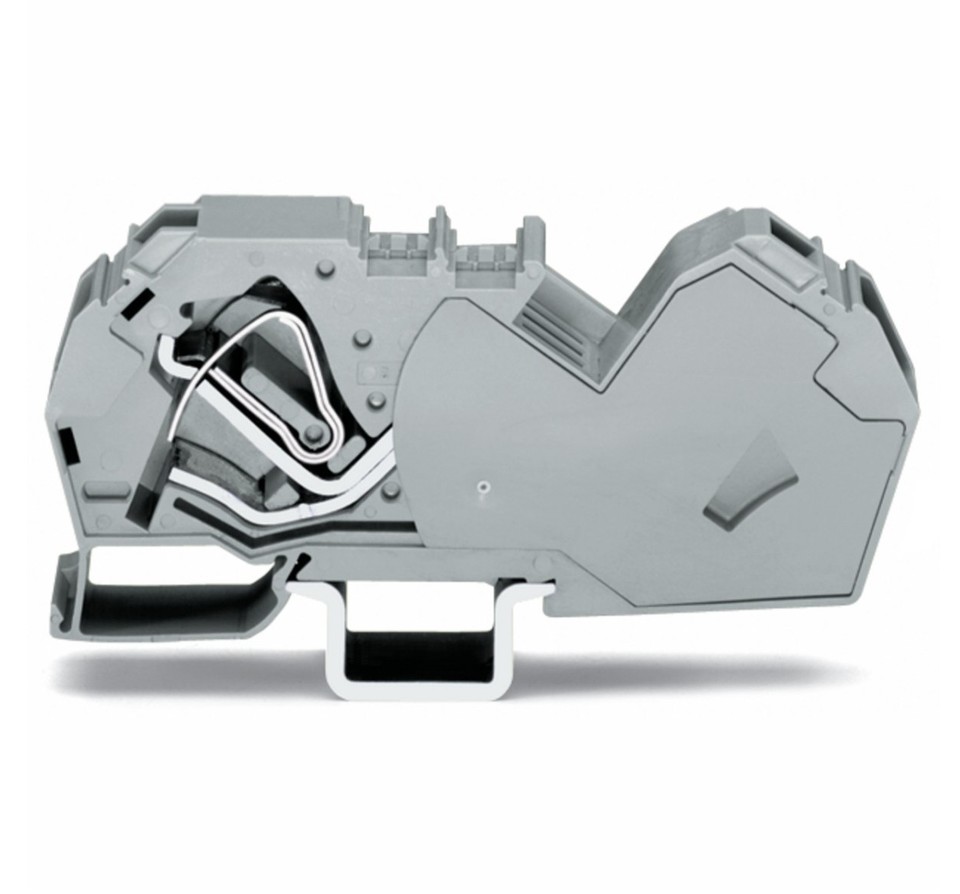

WAGO 785-601 Durchgangsklemme – leistungsstarke Verbindungstechnik bis 35 mm²
Die WAGO 785-601 ist eine robuste 2-Leiter-Durchgangsklemme für professionelle Energie- und Industrieanwendungen. Sie wurde speziell für größere Leiterquerschnitte entwickelt und bietet eine sichere Verbindungstechnik für anspruchsvolle elektrische Anlagen.
Die CAGE CLAMP Federanschlusstechnik gewährleistet dauerhaft stabile Kontakte ohne Nachziehen von Schrauben. Dadurch eignet sich die Reihenklemme besonders für Anwendungen mit hohen Anforderungen an Betriebssicherheit, Wartungsfreundlichkeit und mechanische Belastbarkeit.
Durch die kompakte Bauform und die Montage auf Standard-Tragschienen TH35 lässt sich die Durchgangsklemme flexibel in Schaltschränken und Energieverteilungen einsetzen. Die integrierte Abschlussplatte sowie die Beschriftungsmöglichkeiten unterstützen eine schnelle und strukturierte Installation.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 785-601
• GTIN / EAN: 4045454400576
• Produktart: 2-Leiter-Durchgangsklemme
• Farbe: Grau
• Anschlussart: CAGE CLAMP Federanschluss
• Montageart: Hutschiene TH35
• Ursprungsland: Deutschland
• Ausführung: Mit integrierter Abschlussplatte
Elektrische Eigenschaften
• Leiterquerschnitt: 35 mm²
• Bemessungsstrom: 125 A
• Bemessungsspannung: 1000 V
• Anzahl der Etagen: 1
• Anzahl der Klemmstellen je Etage: 2
• Ausführung elektrischer Anschluss 1: Federzuganschluss
• Ausführung elektrischer Anschluss 2: Federzuganschluss
• Etagen intern gebrückt: Nein
• Ex e Zulassung: Nein
Anschließbare Leiter
• Feindrähtig ohne Aderendhülse: 6 bis 35 mm²
• Feindrähtig mit Aderendhülse: 6 bis 35 mm²
• Eindrähtig: 6 bis 35 mm²
• Mehrdrähtig: 6 bis 35 mm²
Material und Eigenschaften
• Isolierkörper aus Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Betriebstemperatur bis 105 °C
• Wartungsfreie Federklemmtechnik
• Hohe Strombelastbarkeit
• Seitliche und mittige Beschriftungsmöglichkeit
• Vibrationssichere Verbindung
• Robuste Industrieausführung
MAẞE
• Breite: 16 mm
• Höhe: 114 mm
• Tiefe: 44,5 mm
• Montage: Tragschiene TH35
• Abschlussplatte erforderlich: Nein
Einsatzbereiche
• Energieverteilungen
• Schaltschrankbau
• Maschinen- und Anlagenbau
• Industrielle Elektroinstallationen
• Steuerungsanlagen
• Leistungsverdrahtungen
• Automatisierungstechnik
• Professionelle Gebäudetechnik
Vorteile der WAGO 785-601 Durchgangsklemme
• Anschluss großer Leiterquerschnitte bis 35 mm²
• Hohe Belastbarkeit bis 125 A
• Sichere CAGE CLAMP Federtechnik
• Keine Wartung durch Schraubverbindungen erforderlich
• Integrierte Abschlussplatte für einfache Montage
• Übersichtliche Beschriftungsmöglichkeiten
• Platzsparende Hutschienenmontage
• Original WAGO Reihenklemmtechnik
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Lichtexperten empfehlen die WAGO 785-601 Durchgangsklemme für leistungsstarke Elektroinstallationen mit hohen Anforderungen an Sicherheit und Zuverlässigkeit. Die Kombination aus 35 mm² Anschlussbereich, 125 A Belastbarkeit und bewährter CAGE CLAMP Technik bietet eine professionelle Lösung für Energieverteilungen und industrielle Anlagen.
Durch die robuste Bauweise, die einfache Montage auf der DIN-Hutschiene und die integrierte Abschlussplatte ist diese WAGO Durchgangsklemme besonders geeignet für moderne Schaltschränke, Maschineninstallationen und anspruchsvolle Stromverteilungen.
