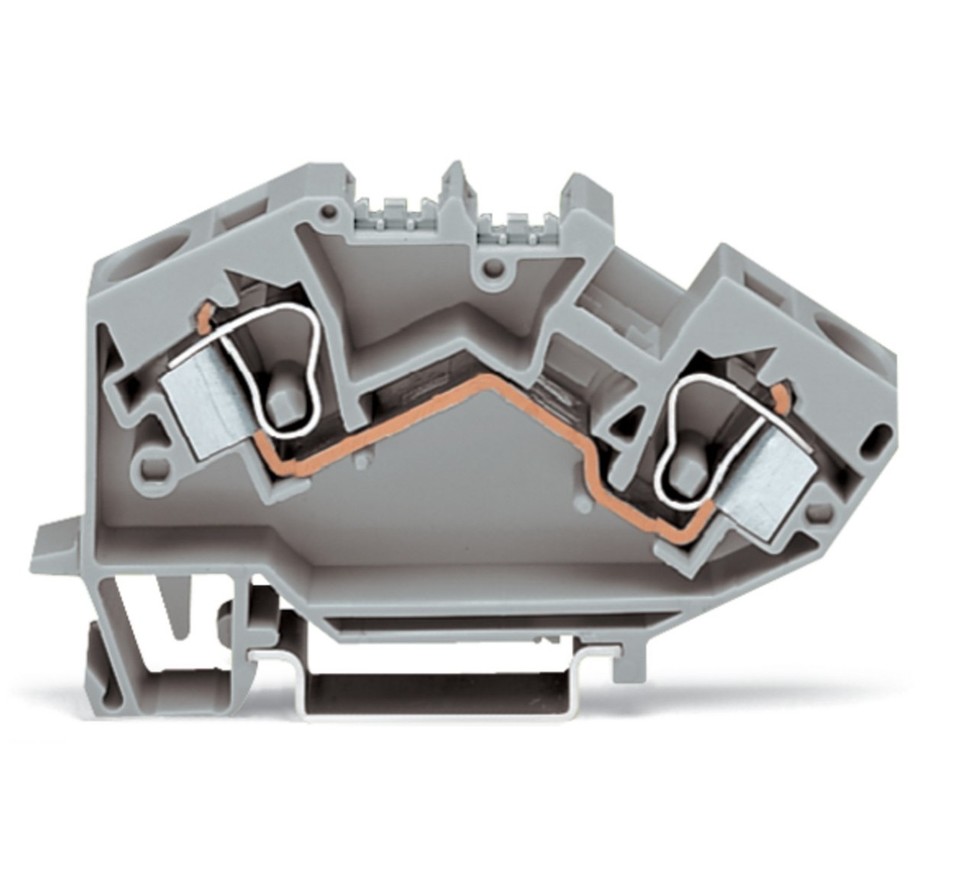

WAGO 784-601 Durchgangsklemme – sichere Verbindung für industrielle Verdrahtungen
Die WAGO 784-601 ist eine hochwertige 2-Leiter-Durchgangsklemme für den professionellen Einsatz in Schaltschränken, Steuerungsanlagen und Energieverteilungen. Dank der zuverlässigen CAGE CLAMP Federzugtechnik lassen sich Leiter schnell und sicher anschließen, ohne dass ein Nachziehen von Schrauben erforderlich ist.
Die Klemme unterstützt ein breites Spektrum an Leiterquerschnitten von 0,2 bis 10 mm² und eignet sich dadurch für unterschiedliche Verdrahtungsaufgaben im industriellen Umfeld. Die robuste Thermoplast-Ausführung gewährleistet eine hohe mechanische Stabilität und einen sicheren Betrieb bei Temperaturen bis 105 °C.
Durch die Montage auf Hutschiene TH35 lässt sich die WAGO 784-601 einfach in bestehende Verteiler- und Schaltschrankkonzepte integrieren. Die mittige Beschriftung unterstützt eine klare Dokumentation und erleichtert Wartungsarbeiten.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 784-601
• GTIN / EAN: 4044918805971
• Produktart: 2-Leiter-Durchgangsklemme
• Farbe: Grau
• Anschlussart: CAGE CLAMP Federanschluss
• Montageart: Hutschiene TH35
• Einsatzbereich: Professionelle Verdrahtung und Klemmenleisten
Elektrische Eigenschaften
• Bemessungsstrom In: 57 A
• Bemessungsspannung: 1000 V
• Anzahl der Etagen: 1
• Anzahl der Klemmstellen je Etage: 2
• Etagen intern gebrückt: Nein
• Explosionsgeprüfte Ausführung Ex e: Nein
Anschließbare Leiter
• Feindrähtig ohne Aderendhülse: 0,2 bis 10 mm²
• Feindrähtig mit Aderendhülse: 0,2 bis 10 mm²
• Eindrähtig: 0,2 bis 10 mm²
• Mehrdrähtig: 0,2 bis 10 mm²
Material und Eigenschaften
• Isolierkörper aus Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Betriebstemperatur bis 105 °C
• Wartungsfreie Federklemmtechnik
• Sichere und vibrationsbeständige Leiterverbindung
• Mittige Beschriftungsmöglichkeit
• Original WAGO Reihenklemmentechnik
MAẞE
• Breite: 10 mm
• Höhe: 82,5 mm
• Tiefe: 43,5 mm
• Ausführung: 1 Etage
• Leiterquerschnitt: bis 10 mm²
Einsatzbereiche
• Schaltschrankbau
• Energieverteilungen
• Automatisierungstechnik
• Maschinen- und Anlagenbau
• Steuerungsanlagen
• Industrieinstallationen
• Gebäudetechnik
• Professionelle Elektroverteilungen
Vorteile der WAGO 784-601 Durchgangsklemme
• Hohe Belastbarkeit bis 57 A
• Spannungsfest bis 1000 V
• Schneller Anschluss durch CAGE CLAMP Technik
• Geeignet für Leiter bis 10 mm²
• Sichere und wartungsfreie Verbindung
• Einfache Montage auf DIN-Hutschiene TH35
• Übersichtliche Kennzeichnung durch mittige Beschriftung
• Robuste Industriequalität von WAGO
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Lichtexperten empfehlen die WAGO 784-601 Durchgangsklemme für professionelle Elektroinstallationen mit hohen Anforderungen an Sicherheit und Zuverlässigkeit. Die leistungsstarke 10 mm² Ausführung bietet eine hohe Strombelastbarkeit und ermöglicht eine schnelle sowie sichere Verdrahtung in industriellen Anwendungen.
Durch die bewährte CAGE CLAMP Federanschlusstechnik, die robuste Bauweise und die einfache Montage auf Hutschienen ist diese WAGO Durchgangsklemme eine zuverlässige Lösung für moderne Schaltschränke, Energieverteilungen und industrielle Steuerungsanlagen.
