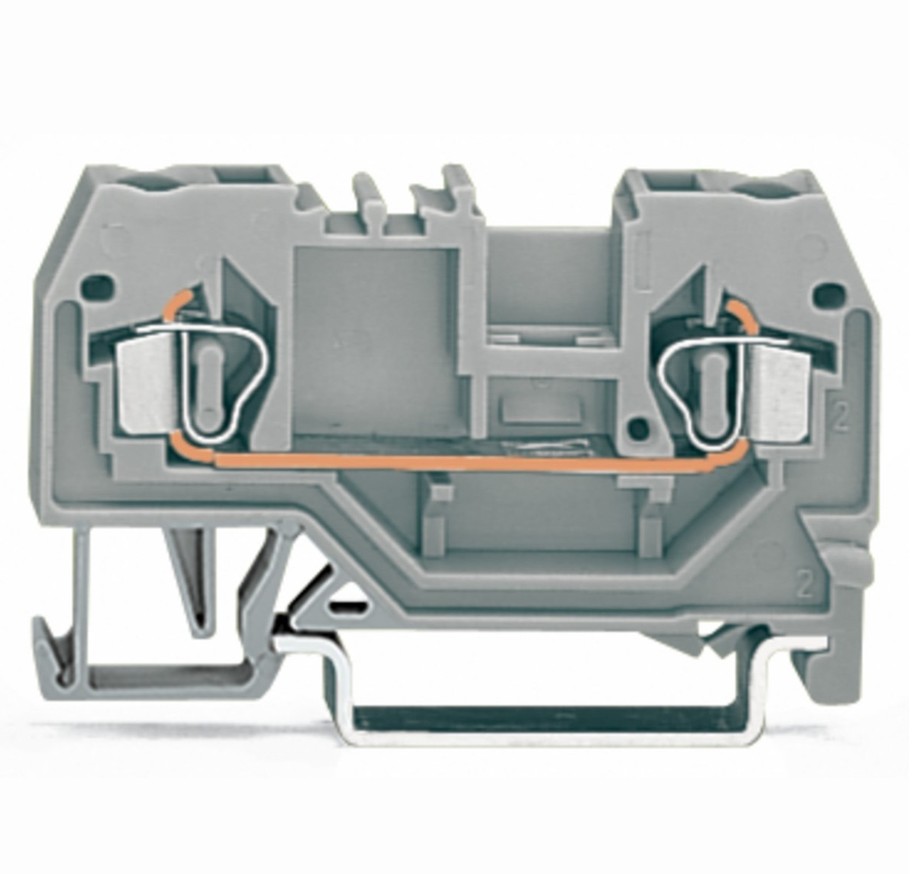

WAGO 280-901 Durchgangsklemme – kompakte Reihenklemme für sichere Verdrahtungen
Die WAGO 280-901 Durchgangsklemme wurde für zuverlässige elektrische Verbindungen in modernen Schaltschränken, Steuerungsanlagen und Energieverteilungen entwickelt. Die 2-Leiter-Ausführung ermöglicht eine einfache Durchgangsverdrahtung und sorgt für eine klare sowie strukturierte Installation.
Die bewährte CAGE CLAMP Federanschlusstechnik verbindet die Vorteile einer schnellen Montage mit einer dauerhaft sicheren Kontaktierung. Leiter können ohne Schrauben angeschlossen werden, wodurch Installationszeiten reduziert und gleichzeitig eine hohe Betriebssicherheit gewährleistet wird.
Die Klemme eignet sich für eindrähtige, mehrdrähtige und feindrähtige Leiter mit einem Querschnitt von 0,08 bis 2,5 mm². Die wartungsfreie Federtechnik sorgt auch bei Vibrationen oder Temperaturschwankungen für stabile elektrische Verbindungen.
Mit einer Breite von nur 5 mm ermöglicht die WAGO 280-901 eine besonders platzsparende Montage auf DIN-Tragschienen TH35. Die mittige Beschriftungsmöglichkeit unterstützt eine professionelle Kennzeichnung und erleichtert die Übersicht in komplexen Verdrahtungen.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 280-901
• Produktart: Durchgangsklemme
• Ausführung: 2-Leiter-Durchgangsklemme
• Farbe: Grau
• Montageart: Hutschiene TH35 (35 × 15 mm und 35 × 7,5 mm)
• Anschlusstechnologie: CAGE CLAMP
• Mittige Beschriftung möglich: Ja
• Abschlussplatte erforderlich: Ja
• Etagen intern gebrückt: Nein
• Explosionsgeprüfte Ausführung Ex e: Nein
Elektrische Daten
• Nennquerschnitt: 2,5 mm²
• Bemessungsstrom In: 24 A
• Bemessungsspannung: 800 V
• Anzahl der Etagen: 1
• Anzahl der Klemmstellen je Etage: 2
• Anschlussart Anschluss 1: Federzuganschluss
• Anschlussart Anschluss 2: Federzuganschluss
Anschlussdaten
• Anschließbarer Leiterquerschnitt eindrähtig: 0,08–2,5 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,08–2,5 mm²
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,08–2,5 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,08–2,5 mm²
• Geeignet für eindrähtige Leiter: Ja
• Geeignet für mehrdrähtige Leiter: Ja
• Geeignet für feindrähtige Leiter: Ja
Material und Umgebung
• Werkstoff Isolierkörper: Thermoplast
• Betriebstemperatur: bis 105 °C
• Brennbarkeitsklasse nach UL 94: V0
• Wartungsfreie Federanschlusstechnik
• Hohe Beständigkeit gegen mechanische Belastungen
MAẞE
• Breite: 5 mm
• Höhe: 53 mm
• Tiefe: 28 mm
• Montage: DIN-Tragschiene TH35
Einsatzbereiche
• Schaltschrankbau
• Automatisierungstechnik
• Maschinen- und Anlagenbau
• Gebäudeinstallation
• Steuerungsanlagen
• Energieverteilungen
• Industrieanlagen
• Professionelle Reihenklemmeninstallationen
Vorteile der WAGO 280-901 Durchgangsklemme
• Platzsparende Bauform mit nur 5 mm Breite
• Sichere Verbindungstechnik mit CAGE CLAMP
• Geeignet für Leiter von 0,08 bis 2,5 mm²
• Schnelle und werkzeuglose Verdrahtung
• Wartungsfreie Federklemmtechnik
• Hohe Spannungsfestigkeit bis 800 V
• Mittige Beschriftungsmöglichkeit für klare Kennzeichnung
• Robuste Thermoplast-Ausführung mit UL 94 V0
• Original WAGO Qualität für professionelle Installationen
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die WAGO 280-901 Durchgangsklemme als zuverlässige und platzsparende Lösung für moderne Elektroinstallationen. Die Kombination aus kompakter Bauform, bewährter CAGE CLAMP Technologie und flexiblen Anschlussmöglichkeiten ermöglicht eine schnelle und sichere Verdrahtung.
Durch die geringe Breite, die einfache Montage auf TH35-Hutschienen und die hohe elektrische Belastbarkeit eignet sich die WAGO 280-901 besonders für Schaltschränke, Steuerungsanlagen und industrielle Anwendungen, bei denen eine übersichtliche und langlebige Verbindungstechnik gefragt ist.
