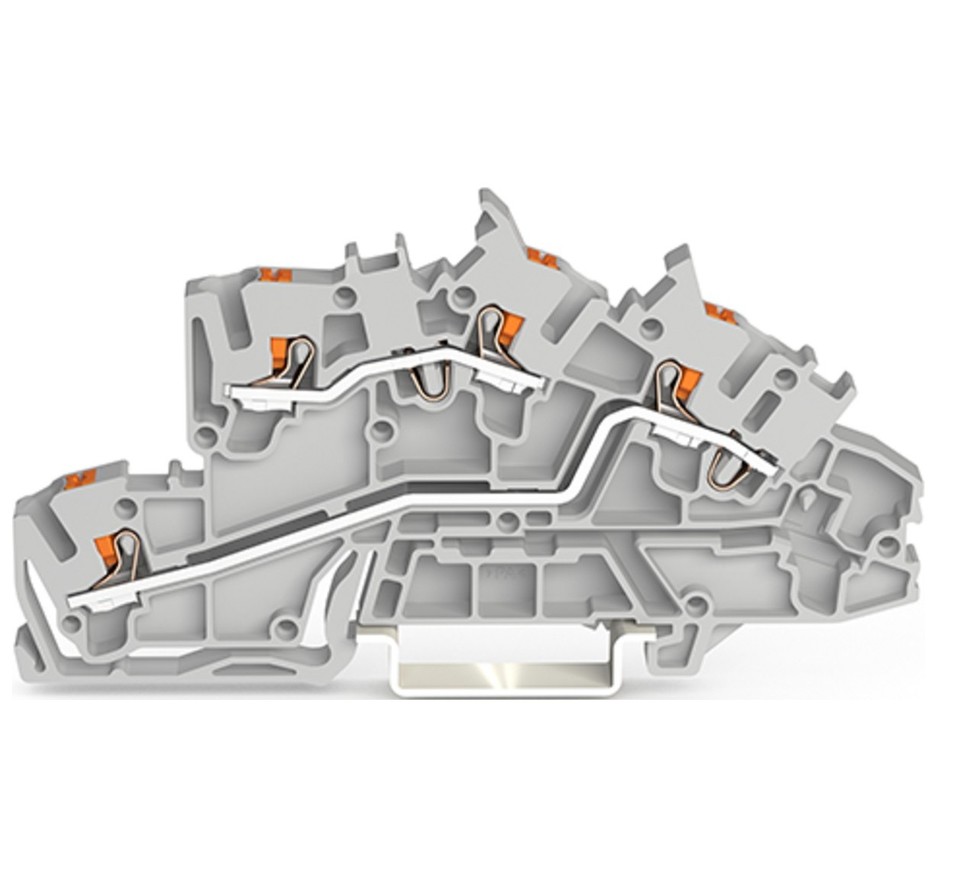

WAGO 2203-7642 Installationsetagenklemme – kompakte L/L Verdrahtung mit Push-in CAGE CLAMP
Die WAGO 2203-7642 Installationsetagenklemme bietet eine effiziente Lösung für die platzsparende Verbindung von Leitern in professionellen Elektroanlagen. Die L/L Ausführung ermöglicht eine übersichtliche Verdrahtung von zwei Außenleiteranschlüssen und reduziert den Platzbedarf innerhalb von Schaltschränken und Verteilungen.
Die bewährte Push-in CAGE CLAMP Technologie sorgt für sichere und vibrationsfeste Leiterverbindungen. Durch die praktische Drückerbedienung können starre und flexible Leiter schnell angeschlossen, geprüft und wieder gelöst werden.
Mit einer Breite von nur 5,2 mm unterstützt die WAGO Etagenklemme eine hohe Verdrahtungsdichte und ermöglicht eine optimale Nutzung vorhandener Installationsflächen. Die robuste Thermoplast-Ausführung mit UL 94 V0 Brennbarkeitsklasse gewährleistet eine zuverlässige Funktion bei industriellen Anwendungen.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2203-7642
• GTIN / EAN: 4066966121933
• Produktart: Installationsetagenklemme
• Farbe: Grau
• Ausführung: L/L Installationsetagenklemme
• Anschlussart: Push-in CAGE CLAMP
• Elektrischer Anschluss 1: Federzuganschluss
• Elektrischer Anschluss 2: Federzuganschluss
• Anzahl der Potentiale: 2
• Montageart: Hutschiene TH35
• Abschlussplatte erforderlich: Ja
• Mit PE-Funktion: Nein
• Mit N-Trennschlitten: Nein
• N-Funktion möglich: Nein
Elektrische Eigenschaften
• Bemessungsstrom In: 31 A
• Bemessungsspannung: 400 V
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25 bis 4 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 bis 2,5 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75 bis 4 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25 bis 2,5 mm²
Material und Eigenschaften
• Werkstoff des Isolierkörpers: Thermoplast
• Brennbarkeitsklasse des Isolierstoffs nach UL 94: V0
• Betriebstemperatur: bis 105 °C
• Robuste Kunststoffausführung
• Push-in CAGE CLAMP Technologie für sichere Verbindungen
• Komfortable Bedienung durch integrierten Drücker
MAẞE
• Breite: 5,2 mm
• Höhe: 95,6 mm
• Tiefe: 46,6 mm
• Anschlussquerschnitt: 2,5 mm²
• Ausführung: Installationsetagenklemme
Einsatzbereiche
• Schaltschrankbau
• Elektroverteilungen
• Gebäudeinstallation
• Automatisierungstechnik
• Industrielle Steuerungsanlagen
• Maschinen- und Anlagenbau
• Energieverteilungen
• Professionelle Hutschienenverdrahtung
Vorteile der WAGO 2203-7642 Installationsetagenklemme
• Platzsparende Bauform mit nur 5,2 mm Breite
• Schneller Anschluss durch Push-in CAGE CLAMP Technologie
• L/L Funktion für effiziente Außenleiterverteilung
• Sichere und vibrationsfeste Verbindung
• Komfortable Bedienung durch Drücker
• Geeignet für Leiter bis 4 mm²
• Hohe Belastbarkeit bis 31 A
• Original WAGO Qualitätsprodukt für professionelle Installationen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Lichtexperten empfehlen die WAGO 2203-7642 Installationsetagenklemme für platzsparende und zuverlässige Verdrahtungslösungen in modernen Elektroanlagen. Die Kombination aus kompakter Bauform, hoher Strombelastbarkeit und Push-in CAGE CLAMP Technologie ermöglicht eine effiziente Installation mit geringem Platzbedarf.
Durch die einfache Bedienung, die flexible Leiteraufnahme und die robuste Ausführung eignet sich diese WAGO Etagenklemme besonders für Schaltschränke, Energieverteilungen und industrielle Steuerungsanlagen.
