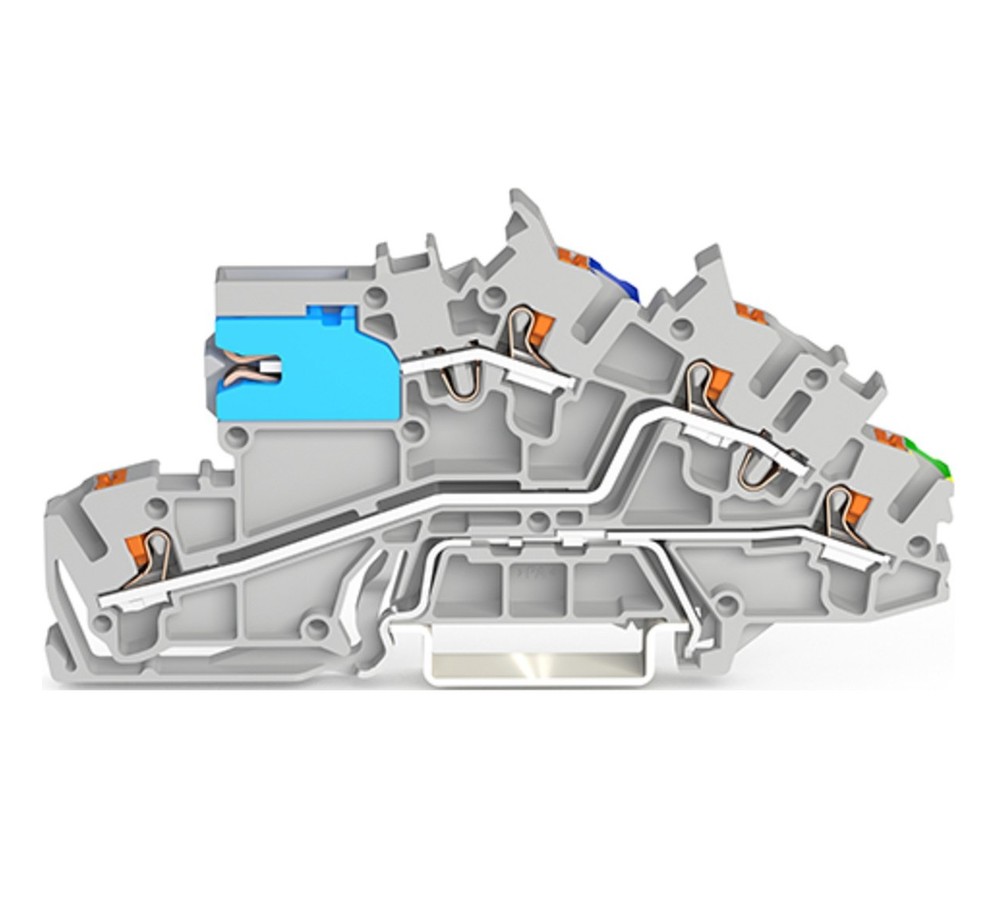

WAGO 2203-7641 Installationsetagenklemme – platzsparende NT/L/PE Verdrahtung mit N-Trennschlitten
Die WAGO 2203-7641 Installationsetagenklemme wurde speziell für professionelle Installations- und Verteileraufgaben entwickelt. Die NT/L/PE Ausführung kombiniert Neutralleiter-, Außenleiter- und Schutzleiteranschlüsse in einer kompakten Klemmenlösung und ermöglicht dadurch eine besonders übersichtliche Verdrahtung.
Der integrierte N-Trennschlitten erlaubt eine sichere Trennung des Neutralleiters für Prüf- und Messzwecke. Gleichzeitig sorgt die vorhandene PE-Funktion für eine zuverlässige Schutzleiteranbindung und erhöht die Sicherheit elektrischer Installationen.
Die Push-in CAGE CLAMP Technologie gewährleistet dauerhafte und vibrationssichere Verbindungen. Durch die Montage auf der Hutschiene TH35 und die geringe Baubreite von nur 5,2 mm eignet sich die WAGO Etagenklemme optimal für platzkritische Anwendungen im Schaltschrankbau und in der Gebäudetechnik.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2203-7641
• GTIN / EAN: 4066966121926
• Produktart: Installationsetagenklemme
• Farbe: Grau
• Ausführung: NT/L/PE mit N-Trennschlitten
• Anschlussart: Push-in CAGE CLAMP
• Elektrischer Anschluss 1: Federzuganschluss
• Elektrischer Anschluss 2: Federzuganschluss
• Anzahl der Potentiale: 3
• Montageart: Hutschiene TH35
• Abschlussplatte erforderlich: Ja
• Mit PE-Funktion: Ja
• Mit N-Trennschlitten: Ja
• N-Funktion möglich: Ja
Elektrische Eigenschaften
• Bemessungsstrom In: 29 A
• Bemessungsspannung: 250 V
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25 bis 4 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 bis 2,5 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75 bis 4 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25 bis 2,5 mm²
Material und Eigenschaften
• Werkstoff des Isolierkörpers: Thermoplast
• Brennbarkeitsklasse nach UL 94: V0
• Betriebstemperatur: bis 105 °C
• Robuste Kunststoffausführung
• Push-in CAGE CLAMP Technologie für sichere Verbindungen
• Mit integriertem N-Trennschlitten für Prüf- und Wartungsarbeiten
MAẞE
• Breite: 5,2 mm
• Höhe: 95,6 mm
• Tiefe: 46,6 mm
• Anschlussquerschnitt: 2,5 mm²
• Ausführung: Installationsetagenklemme
Einsatzbereiche
• Schaltschrankbau
• Elektroverteilungen
• Gebäudeinstallation
• Automatisierungstechnik
• Industrielle Steuerungsanlagen
• Maschinen- und Anlagenbau
• Energieverteilungen
• Professionelle Hutschienenverdrahtung
Vorteile der WAGO 2203-7641 Installationsetagenklemme
• Platzsparende Bauform mit nur 5,2 mm Breite
• NT/L/PE Kombination für vielseitige Installationsaufgaben
• Sichere Trennung des Neutralleiters durch N-Trennschlitten
• Integrierte PE-Funktion für Schutzleiteranschluss
• Schneller Anschluss durch Push-in CAGE CLAMP Technologie
• Komfortable Bedienung durch Drücker
• Hohe Sicherheit durch UL 94 V0 Isolierstoff
• Original WAGO Qualitätsprodukt für professionelle Installationen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Lichtexperten empfehlen die WAGO 2203-7641 Installationsetagenklemme für platzsparende und sichere Elektroinstallationen mit hohen Anforderungen an Übersichtlichkeit und Wartungsfreundlichkeit. Die Kombination aus NT/L/PE Funktion, N-Trennschlitten und Push-in CAGE CLAMP Technologie ermöglicht eine effiziente und zuverlässige Verdrahtung.
Durch die kompakte Bauform, die flexible Leiteraufnahme und die robuste Ausführung eignet sich diese WAGO Etagenklemme besonders für moderne Schaltschränke, Verteileranlagen und professionelle industrielle Elektroinstallationen.
