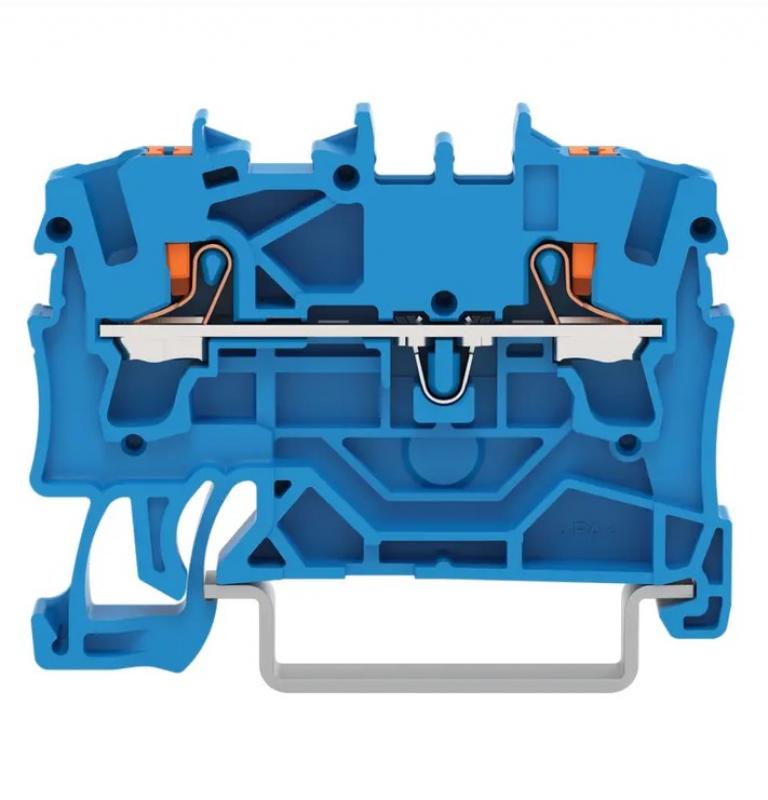

WAGO 2202-1204 Durchgangsklemme – schnelle und sichere Verdrahtung mit Push-in CAGE CLAMP
Die WAGO 2202-1204 Durchgangsklemme aus der Serie TOPJOB S wurde für effiziente und zuverlässige Verdrahtungen in modernen Elektroinstallationen entwickelt. Die kompakte 2-Leiter-Ausführung ermöglicht eine klassische Durchgangsverdrahtung und sorgt für eine übersichtliche Struktur in Schaltschränken und Verteilungen.
Die innovative Push-in CAGE CLAMP Technologie kombiniert die Vorteile einer wartungsfreien Federklemmtechnik mit der schnellen Direktstecktechnik. Starre Leiter sowie feindrähtige Leiter mit Aderendhülsen können ohne Werkzeug direkt gesteckt werden. Dadurch werden Montagezeiten reduziert und eine sichere elektrische Verbindung gewährleistet.
Die Betätigung über den integrierten Drücker ermöglicht eine komfortable Handhabung beim Anschließen, Prüfen und Trennen von Leitern. Die zusätzliche Prüföffnung erleichtert Messungen und Wartungsarbeiten, ohne die Verdrahtung zu verändern.
Die WAGO 2202-1204 ist für Anwendungen in explosionsgefährdeten Bereichen nach Ex e II und Ex i geeignet. Dadurch bietet sie eine flexible Lösung für industrielle Anlagen, Automatisierungstechnik und professionelle Gebäudeinstallationen mit erhöhten Sicherheitsanforderungen.
Mit einer Breite von nur 5,2 mm ermöglicht die Durchgangsklemme eine platzsparende Montage auf DIN-Tragschienen TH35. Die blaue Farbgebung unterstützt eine eindeutige Kennzeichnung innerhalb komplexer Verdrahtungen.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2202-1204
• Produktart: Durchgangsklemme
• Serie: TOPJOB S
• Ausführung: 2-Leiter-Durchgangsklemme
• Farbe: Blau
• Betätigung: Drücker
• Anschlusstechnologie: Push-in CAGE CLAMP
• Prüföffnung vorhanden: Ja
• Seitliche Beschriftung möglich: Ja
• Mittige Beschriftung möglich: Ja
• Montageart: Hutschiene TH35 (35 × 15 mm und 35 × 7,5 mm)
• Geeignet für Ex e II Anwendungen: Ja
• Geeignet für Ex i Anwendungen: Ja
Elektrische Daten
• Nennquerschnitt: 2,5 mm²
• Bemessungsspannung: 800 V
• Anzahl der Leiteranschlüsse: 2
• Anschlussart: Federzuganschluss
• Abisolierlänge: 10–12 mm
Anschlussdaten
• Anschließbarer Leiterquerschnitt eindrähtig: 0,25–4 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25–4 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,25–4 mm²
• Geeignet für starre Leiter: Ja
• Geeignet für mehrdrähtige Leiter: Ja
• Geeignet für feindrähtige Leiter mit Aderendhülse: Ja
Material und Umgebung
• Wartungsfreie Push-in CAGE CLAMP Technologie
• Sichere Federklemmverbindung
• Geeignet für industrielle Anwendungen
• Geeignet für Gebäudeinstallationen
• Robuste Ausführung für dauerhafte elektrische Verbindungen
MAẞE
• Breite: 5,2 mm
• Höhe: 48,5 mm
• Tiefe: 39,5 mm
• Montage: DIN-Tragschiene TH35
Einsatzbereiche
• Schaltschrankbau
• Automatisierungstechnik
• Maschinen- und Anlagenbau
• Gebäudeinstallation
• Energieverteilungen
• Industrielle Steuerungsanlagen
• Ex e II Anwendungen
• Ex i Anwendungen
• Professionelle Reihenklemmenfelder
Vorteile der WAGO 2202-1204 Durchgangsklemme
• Schnelle Verdrahtung durch Push-in CAGE CLAMP Technologie
• Werkzeugloses Stecken geeigneter Leiter möglich
• Komfortable Drückerbetätigung zum Lösen der Leiter
• Integrierte Prüföffnung für einfache Messungen
• Platzsparende Bauform mit 5,2 mm Breite
• Geeignet für verschiedene Leiterarten
• Ex e II und Ex i geeignet
• Seitliche und mittige Beschriftungsmöglichkeiten
• Wartungsfreie und vibrationssichere Verbindungstechnik
• Original WAGO TOPJOB S Qualität
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die WAGO 2202-1204 Durchgangsklemme als moderne und flexible Lösung für professionelle Elektroinstallationen. Die Kombination aus Push-in CAGE CLAMP Technologie, Drückerbedienung und kompakter Bauform ermöglicht eine besonders schnelle und sichere Verdrahtung.
Durch die Eignung für Ex e II und Ex i Anwendungen, die einfache Montage auf DIN-Tragschienen und die zuverlässige Federklemmtechnik ist diese WAGO Durchgangsklemme ideal für Industrieanlagen, Automatisierungstechnik und anspruchsvolle Gebäudeinstallationen mit hohen Anforderungen an Sicherheit und Effizienz.
