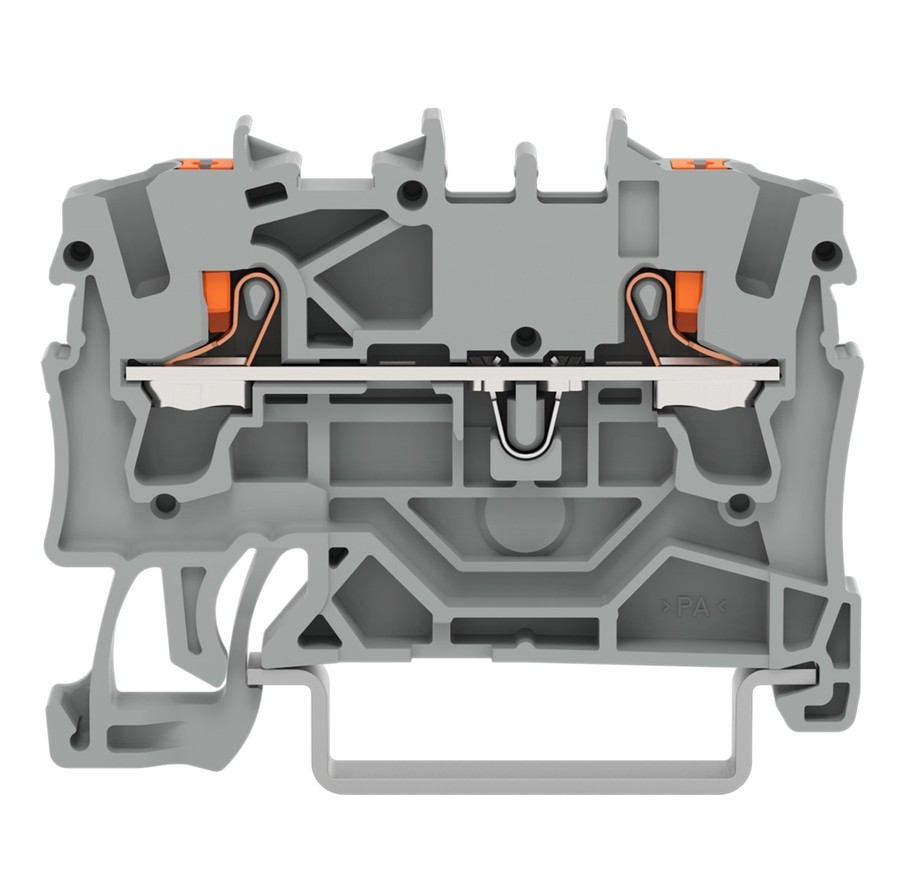

WAGO 2202-1201 Durchgangsklemme – effiziente Verdrahtung mit moderner Drückertechnik
Die WAGO 2202-1201 Durchgangsklemme aus der Serie TOPJOB S wurde für sichere und effiziente Leiterverbindungen in modernen Elektroinstallationen entwickelt. Die kompakte 2-Leiter-Ausführung ermöglicht eine klassische Durchgangsverdrahtung und sorgt für eine übersichtliche Struktur in Schaltschränken und Verteilungen.
Die bewährte Push-in CAGE CLAMP Technologie kombiniert die Vorteile einer wartungsfreien Federanschlusstechnik mit einer besonders einfachen Bedienung. Starre Leiter sowie mehrdrähtige und feindrähtige Leiter können schnell angeschlossen werden. Die integrierte Drückerbetätigung ermöglicht ein komfortables Lösen der Leiter ohne Spezialwerkzeug.
Die zusätzliche Prüföffnung erleichtert Messungen und Wartungsarbeiten direkt an der Klemme. Dadurch können elektrische Prüfungen effizient durchgeführt werden, ohne die bestehende Verdrahtung zu verändern.
Mit einer Bemessungsspannung von 800 V, einem Bemessungsstrom von 24 A und der Ex e II Zulassung eignet sich die WAGO 2202-1201 ideal für anspruchsvolle industrielle Anwendungen. Die kompakte Breite von 5,2 mm ermöglicht eine platzsparende Montage auf DIN-Tragschienen TH35.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2202-1201
• Produktart: Durchgangsklemme
• Serie: TOPJOB S
• Ausführung: 2-Leiter-Durchgangsklemme mit Drücker
• Farbe: Grau
• Nennquerschnitt: 2,5 mm²
• Montageart: Hutschiene TH35 (35 × 15 mm und 35 × 7,5 mm)
• Anschlusstechnologie: Push-in CAGE CLAMP
• Prüföffnung vorhanden: Ja
• Seitliche Beschriftung möglich: Ja
• Mittige Beschriftung möglich: Ja
• Etagen intern gebrückt: Nein
• Abschlussplatte erforderlich: Ja
• Explosionsgeprüfte Ausführung Ex e: Ja
Elektrische Daten
• Bemessungsstrom In: 24 A
• Bemessungsspannung: 800 V
• Anzahl der Etagen: 1
• Anzahl der Klemmstellen je Etage: 2
• Anschlussart Anschluss 1: Federzuganschluss
• Anschlussart Anschluss 2: Federzuganschluss
• Geeignet für Leiterwerkstoff: Kupfer
Anschlussdaten
• Anschließbarer Leiterquerschnitt eindrähtig: 0,25–4 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25–2,5 mm²
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25–4 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,25–2,5 mm²
• Geeignet für eindrähtige Leiter: Ja
• Geeignet für mehrdrähtige Leiter: Ja
• Geeignet für feindrähtige Leiter: Ja
Material und Umgebung
• Werkstoff Isolierkörper: Thermoplast
• Betriebstemperatur: -60 bis +105 °C
• Brennbarkeitsklasse nach UL 94: V0
• Wartungsfreie Push-in CAGE CLAMP Verbindungstechnik
• Hohe mechanische Stabilität
• Geeignet für industrielle Anwendungen
MAẞE
• Breite: 5,2 mm
• Höhe: 48,5 mm
• Tiefe: 32,9 mm
• Montage: DIN-Tragschiene TH35
Einsatzbereiche
• Schaltschrankbau
• Automatisierungstechnik
• Maschinen- und Anlagenbau
• Gebäudeinstallation
• Energieverteilungen
• Industrielle Steuerungsanlagen
• Ex e II Anwendungen
• Professionelle Reihenklemmenfelder
• Elektrische Anlagen mit hohen Sicherheitsanforderungen
Vorteile der WAGO 2202-1201 Durchgangsklemme
• Schnelle Verdrahtung durch Push-in CAGE CLAMP Technologie
• Komfortable Drückerbetätigung zum Anschließen und Lösen
• Integrierte Prüföffnung für einfache Messungen
• Geeignet für Leiter bis 4 mm²
• Ex e II Zulassung für industrielle Anwendungen
• Platzsparende Bauform mit 5,2 mm Breite
• Wartungsfreie und vibrationssichere Federtechnik
• Klare Kennzeichnung durch seitliche und mittige Beschriftung
• Original WAGO TOPJOB S Verbindungstechnik
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die WAGO 2202-1201 Durchgangsklemme als leistungsfähige und flexible Lösung für professionelle Elektroinstallationen. Die Kombination aus Push-in CAGE CLAMP Technologie, praktischer Drückerbedienung und integrierter Prüföffnung ermöglicht eine besonders effiziente Verdrahtung.
Durch die Ex e II Zulassung, die kompakte Bauform und die hohe Anschlussflexibilität eignet sich diese WAGO Durchgangsklemme hervorragend für Industrieanlagen, Automatisierungstechnik und moderne Gebäudetechnik mit hohen Anforderungen an Sicherheit, Montagekomfort und langfristige Zuverlässigkeit.
