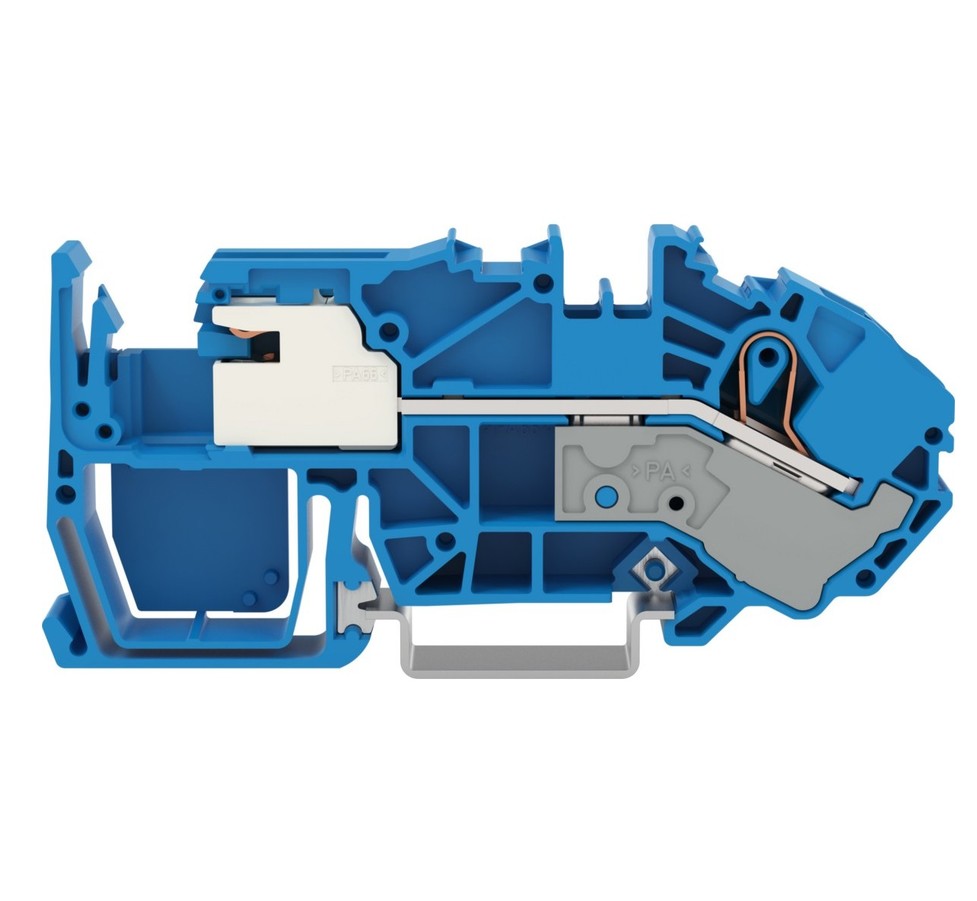

WAGO 2016-7714 N-Trennklemme – sichere Neutralleitertrennung für Energieverteilungen
Die WAGO 2016-7714 N-Trennklemme wurde speziell für professionelle Elektroinstallationen entwickelt, bei denen eine sichere und übersichtliche Neutralleiterverbindung erforderlich ist. Sie ermöglicht den Anschluss eines Leiters bis 16 mm² und bietet durch die integrierte Trennfunktion eine komfortable Lösung für Prüf- und Wartungsarbeiten.
Die moderne Push-in CAGE CLAMP Federanschlusstechnik ermöglicht einen schnellen Leiteranschluss ohne zusätzliches Werkzeug. Eindrähtige, mehrdrähtige und feindrähtige Leiter können zuverlässig angeschlossen werden. Die wartungsfreie Federtechnik sorgt für dauerhaft stabile Kontakte und eine hohe Betriebssicherheit.
Ein wesentlicher Vorteil der WAGO 2016-7714 ist die Eignung für N-Sammelschienen mit den Abmessungen 3 × 10 mm. Dadurch lässt sich die Klemme optimal in professionellen Energieverteilungen einsetzen und ermöglicht eine strukturierte sowie platzsparende Installation.
Der hochwertige Thermoplast-Isolierkörper mit Brennbarkeitsklasse UL 94 V0 gewährleistet eine hohe Sicherheit im industriellen Umfeld. Die Montage erfolgt einfach auf DIN-Tragschienen TH35 und ermöglicht eine flexible Integration in moderne Schaltschrankkonzepte.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2016-7714
• Produktart: N-Trennklemme
• Ausführung: 1-Leiter-N-Trennklemme
• Farbe: Blau
• Montageart: Hutschiene TH35
• Anschlusstechnologie: Push-in CAGE CLAMP
• Anschlussplatte erforderlich: Ja
• Geeignet für N-Sammelschiene: Ja
• Abmessung N-Sammelschiene: 3 × 10 mm
Elektrische Daten
• Nennquerschnitt: 16 mm²
• Bemessungsstrom In: 76 A
• Bemessungsspannung: 250 V
• Anzahl der Klemmstellen: 1
• Anschlussart: Federzuganschluss
• Funktion: Neutralleiter trennbar
Anschlussdaten
• Anschließbarer Leiterquerschnitt eindrähtig: 2,5–16 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,5–16 mm²
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5–25 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,25–16 mm²
• Geeignet für eindrähtige Leiter: Ja
• Geeignet für mehrdrähtige Leiter: Ja
• Geeignet für feindrähtige Leiter: Ja
Material und Umgebung
• Werkstoff Isolierkörper: Thermoplast
• Betriebstemperatur: bis 105 °C
• Brennbarkeitsklasse nach UL 94: V0
• Wartungsfreie Federanschlusstechnik
• Hohe mechanische Stabilität
• Zuverlässige Kontaktierung auch bei Vibrationen
MAẞE
• Breite: 12 mm
• Höhe: 99,7 mm
• Tiefe: 40,8 mm
• Montage: DIN-Tragschiene TH35
Einsatzbereiche
• Energieverteilungen
• Schaltschrankbau
• Gebäudeinstallation
• Industrieanlagen
• Maschinen- und Anlagenbau
• Steuerungsanlagen
• Haupt- und Unterverteilungen
• Neutralleiterverteilung mit Trennfunktion
• Professionelle Elektroinstallationen
Vorteile der WAGO 2016-7714 N-Trennklemme
• Sichere Neutralleitertrennung für Prüf- und Wartungsarbeiten
• Push-in CAGE CLAMP für schnelle und werkzeuglose Verdrahtung
• Geeignet für Leiter bis 16 mm²
• Hohe Belastbarkeit bis 76 A
• Anschluss an N-Sammelschienen 3 × 10 mm möglich
• Wartungsfreie und vibrationssichere Verbindungstechnik
• Kompakte Bauform für platzsparende Installationen
• Original WAGO Qualität für professionelle Energieverteilungen
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die WAGO 2016-7714 N-Trennklemme als zuverlässige Lösung für professionelle Neutralleiterinstallationen in Energieverteilungen und Schaltschränken. Die Kombination aus hoher Strombelastbarkeit, Push-in CAGE CLAMP Technologie und integrierter Trennfunktion ermöglicht eine sichere und effiziente Installation.
Durch die robuste Thermoplast-Ausführung, die einfache Montage auf DIN-Tragschienen und die Kompatibilität mit N-Sammelschienen eignet sich die WAGO 2016-7714 besonders für moderne Industrieanlagen, Hauptverteilungen und anspruchsvolle Elektroinstallationen mit hohen Anforderungen an Sicherheit und Wartungsfreundlichkeit.
