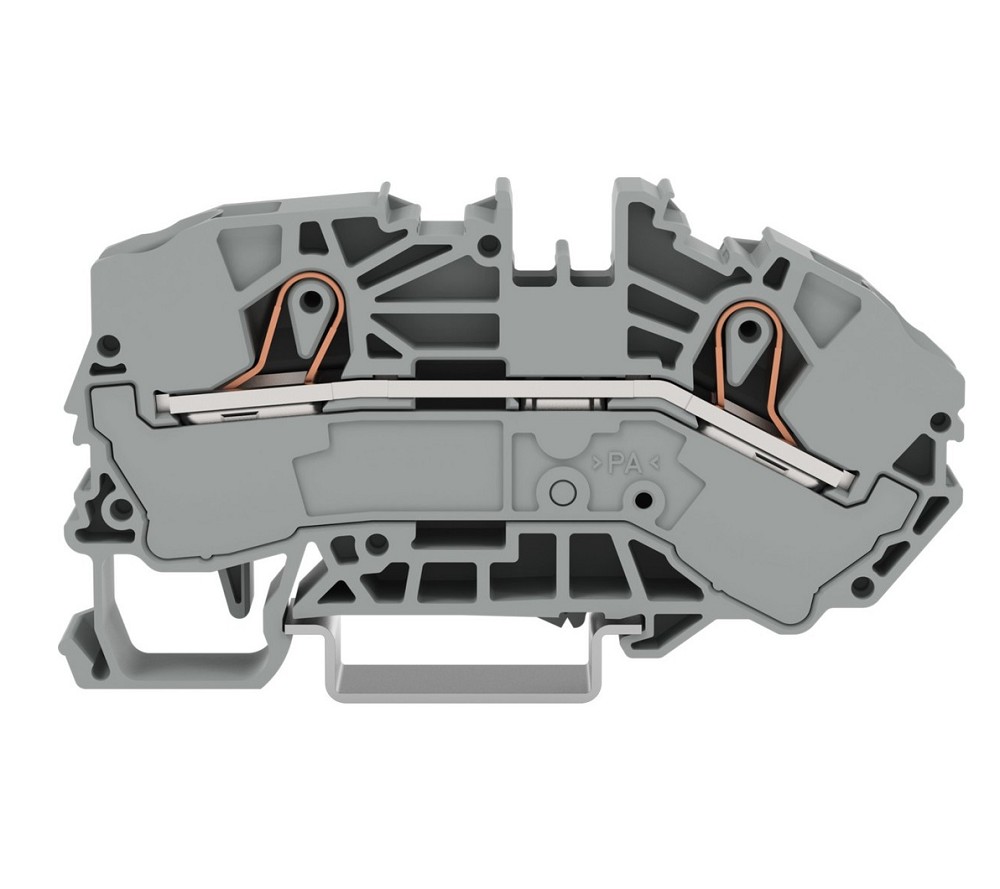

WAGO 2016-7601 Einspeiseklemme – leistungsstarke Verbindungstechnik für Energieverteilungen
Die WAGO 2016-7601 Einspeiseklemme ist eine robuste 2-Leiter-Verteilereinspeiseklemme für den professionellen Einsatz im Schaltschrankbau und in industriellen Energieverteilungen. Sie ermöglicht eine sichere Einspeisung und Weiterverteilung elektrischer Leiter mit Querschnitten bis 16 mm².
Dank der bewährten Push-in CAGE CLAMP Anschlusstechnik lassen sich Leiter schnell und zuverlässig anschließen. Die Federklemmtechnik gewährleistet dauerhaft sichere elektrische Verbindungen und ist besonders geeignet für Anwendungen mit hohen Anforderungen an Betriebssicherheit und Wartungsfreundlichkeit.
Die kompakte Bauweise ermöglicht eine platzsparende Montage auf DIN-Hutschienen TH35. Durch die seitliche und mittige Beschriftungsmöglichkeit lassen sich Installationen übersichtlich kennzeichnen und einfach warten.
Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 76 A bietet die WAGO Einspeiseklemme eine hohe Leistungsfähigkeit für moderne Energieverteilungen, Steuerungsanlagen und industrielle Anwendungen.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2016-7601
• GTIN / EAN: 4045454725082
• Produktart: Verteilereinspeiseklemme
• Hersteller-Art.-Nr.: 2016-7601
• Ursprungsland: Polen
• Zolltarifnummer: 85369010
• Farbe: Grau
Elektrische Daten
• Ausführung: 2-Leiter-Verteilereinspeiseklemme
• Leiterquerschnitt: 16 mm²
• Bemessungsstrom: 76 A
• Bemessungsspannung: 800 V
• Anzahl der Etagen: 1
• Anzahl der Klemmstellen je Etage: 2
• Anschlussart: Federzuganschluss
• Anschluss-System: Push-in CAGE CLAMP
Anschlussdaten
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5 bis 25 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,5 bis 16 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,25 bis 16 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,5 bis 16 mm²
Montage und Eigenschaften
• Montageart: Hutschiene TH35
• Geeignet für Tragschiene 35 x 15 und 35 x 7,5
• Werkstoff Isolierkörper: Thermoplast
• Betriebstemperatur: 105 °C
• Brennbarkeitsklasse nach UL 94: V0
• Explosionsgeprüfte Ausführung Ex e: Nein
• Abschlussplatte erforderlich: Ja
• Etagen intern gebrückt: Nein
• Beschriftung: Seitlich und mittig möglich
MAẞE
• Breite: 12 mm
• Höhe: 85,7 mm
• Tiefe: 40,8 mm
• Montage: DIN-Hutschiene TH35
Einsatzbereiche
• Energieverteilungen
• Schaltschrankbau
• Industrielle Elektroinstallationen
• Maschinen- und Anlagenbau
• Automatisierungstechnik
• Haupt- und Unterverteilungen
• Leistungsversorgung in Industrieanlagen
Vorteile der WAGO 2016-7601 Einspeiseklemme
• Hohe Strombelastbarkeit bis 76 A
• Geeignet für Leiter bis 16 mm²
• Schneller werkzeugloser Anschluss durch Push-in CAGE CLAMP
• Sichere und vibrationsfeste Federklemmtechnik
• Platzsparende Montage auf DIN-Hutschiene
• Übersichtliche Kennzeichnung durch Beschriftungsmöglichkeiten
• Für professionelle Energieverteilungen geeignet
• Original WAGO Verbindungstechnik für industrielle Anwendungen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Lichtexperten empfehlen die WAGO 2016-7601 Einspeiseklemme für leistungsstarke und zuverlässige Verdrahtungslösungen in Energieverteilungen und industriellen Schaltschränken. Die Kombination aus hoher Stromtragfähigkeit, kompakter Bauform und moderner Push-in CAGE CLAMP Technologie ermöglicht eine sichere und effiziente Installation.
Durch den großen Leiterquerschnitt bis 16 mm² und die einfache Montage auf der Hutschiene ist diese Einspeiseklemme besonders für anspruchsvolle Anwendungen im Maschinenbau, der Automatisierung und der industriellen Energieversorgung geeignet.
