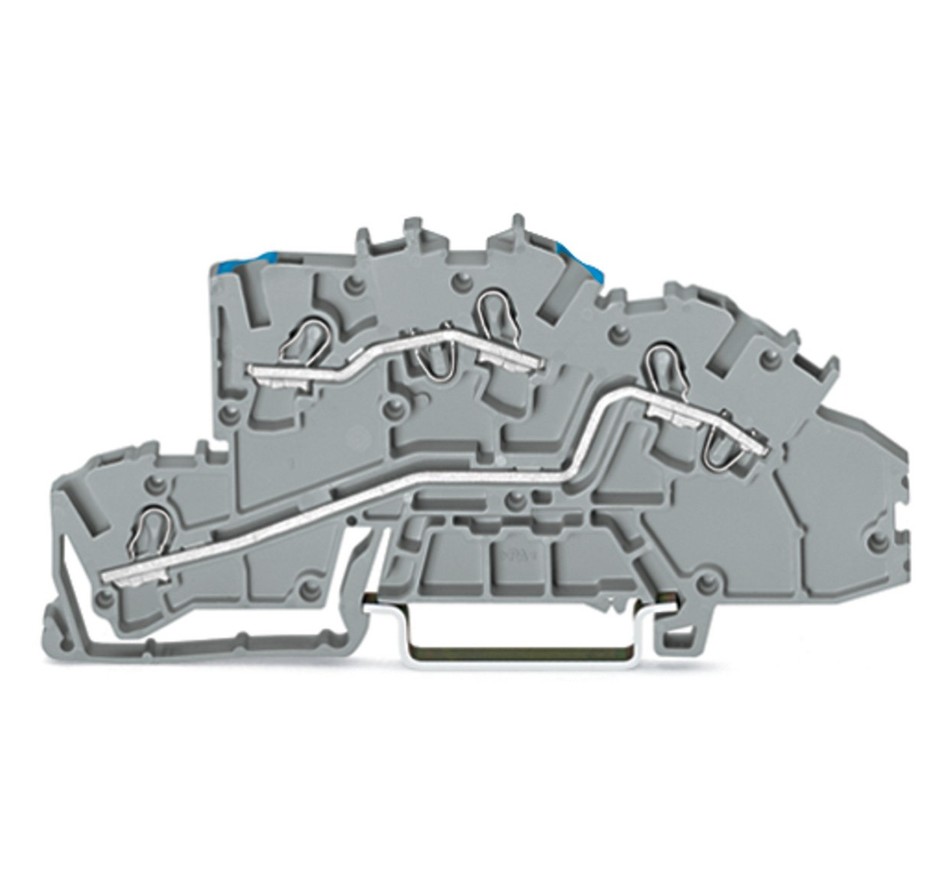

WAGO 2003-7649 Installationsetagenklemme – kompakte N/L Verdrahtung mit Push-in CAGE CLAMP
Die WAGO 2003-7649 Installationsetagenklemme bietet eine professionelle Lösung für platzsparende und übersichtliche Elektroinstallationen. Die N/L-Ausführung ermöglicht eine strukturierte Verbindung von Neutral- und Außenleitern und unterstützt eine effiziente Verdrahtung in Schaltschränken und Verteilungen.
Die integrierte Push-in CAGE CLAMP Technologie sorgt für eine sichere elektrische Verbindung ohne zeitaufwendiges Verschrauben. Starre Leiter sowie flexible Leiter mit oder ohne Aderendhülse können schnell und zuverlässig angeschlossen werden.
Mit ihrer kompakten Bauform von nur 5,2 mm Breite ermöglicht die WAGO Etagenklemme eine hohe Verdrahtungsdichte und spart wertvollen Platz im Schaltschrank. Der robuste Thermoplast-Isolierkörper mit Brennbarkeitsklasse UL 94 V0 gewährleistet eine zuverlässige Funktion auch bei anspruchsvollen industriellen Anwendungen.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2003-7649
• GTIN / EAN: 4044918925624
• Produktart: Installationsetagenklemme
• Farbe: Grau
• Ausführung: N/L Installationsetagenklemme
• Anschlussart: Push-in CAGE CLAMP
• Elektrischer Anschluss 1: Federzuganschluss
• Elektrischer Anschluss 2: Federzuganschluss
• Anzahl der Potentiale: 2
• Montageart: Hutschiene TH35
• Abschlussplatte erforderlich: Ja
• Mit PE-Funktion: Nein
• Mit N-Trennschlitten: Nein
• N-Funktion möglich: Nein
Elektrische Eigenschaften
• Bemessungsstrom In: 32 A
• Bemessungsspannung: 400 V
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25 bis 4 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 bis 2,5 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75 bis 4 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25 bis 2,5 mm²
Material und Eigenschaften
• Werkstoff des Isolierkörpers: Thermoplast
• Brennbarkeitsklasse des Isolierstoffs nach UL 94: V0
• Betriebstemperatur: bis 105 °C
• Robuste Kunststoffausführung
• Geeignet für professionelle Installations- und Verdrahtungssysteme
MAẞE
• Breite: 5,2 mm
• Höhe: 96 mm
• Tiefe: 42,3 mm
• Anschlussquerschnitt: 2,5 mm²
• Ausführung: Installationsetagenklemme
Einsatzbereiche
• Schaltschrankbau
• Elektroverteilungen
• Gebäudeinstallation
• Automatisierungstechnik
• Industrielle Steuerungsanlagen
• Maschinen- und Anlagenbau
• Energieverteilungen
• Professionelle Hutschienenverdrahtung
Vorteile der WAGO 2003-7649 Installationsetagenklemme
• Platzsparende Bauform mit nur 5,2 mm Breite
• Schnelle und sichere Verdrahtung mit Push-in CAGE CLAMP Technologie
• Hohe Belastbarkeit bis 32 A
• Geeignet für verschiedene Leiterarten bis 4 mm²
• Übersichtliche N/L-Verteilung in elektrischen Anlagen
• Einfache Montage auf Hutschiene TH35
• Hohe Sicherheit durch UL 94 V0 Isolierstoff
• Original WAGO Qualitätsprodukt für professionelle Installationen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Lichtexperten empfehlen die WAGO 2003-7649 Installationsetagenklemme für effiziente und platzsparende Verdrahtungslösungen in modernen Elektroanlagen. Die Kombination aus hoher Strombelastbarkeit, kompakter Bauform und zuverlässiger Push-in CAGE CLAMP Technologie bietet eine sichere Verbindung für professionelle Anwendungen.
Durch die flexible Leiteraufnahme, die robuste Materialqualität und die einfache Montage auf der Hutschiene TH35 eignet sich diese WAGO Etagenklemme besonders für Schaltschränke, Energieverteilungen und industrielle Steuerungsanlagen.
