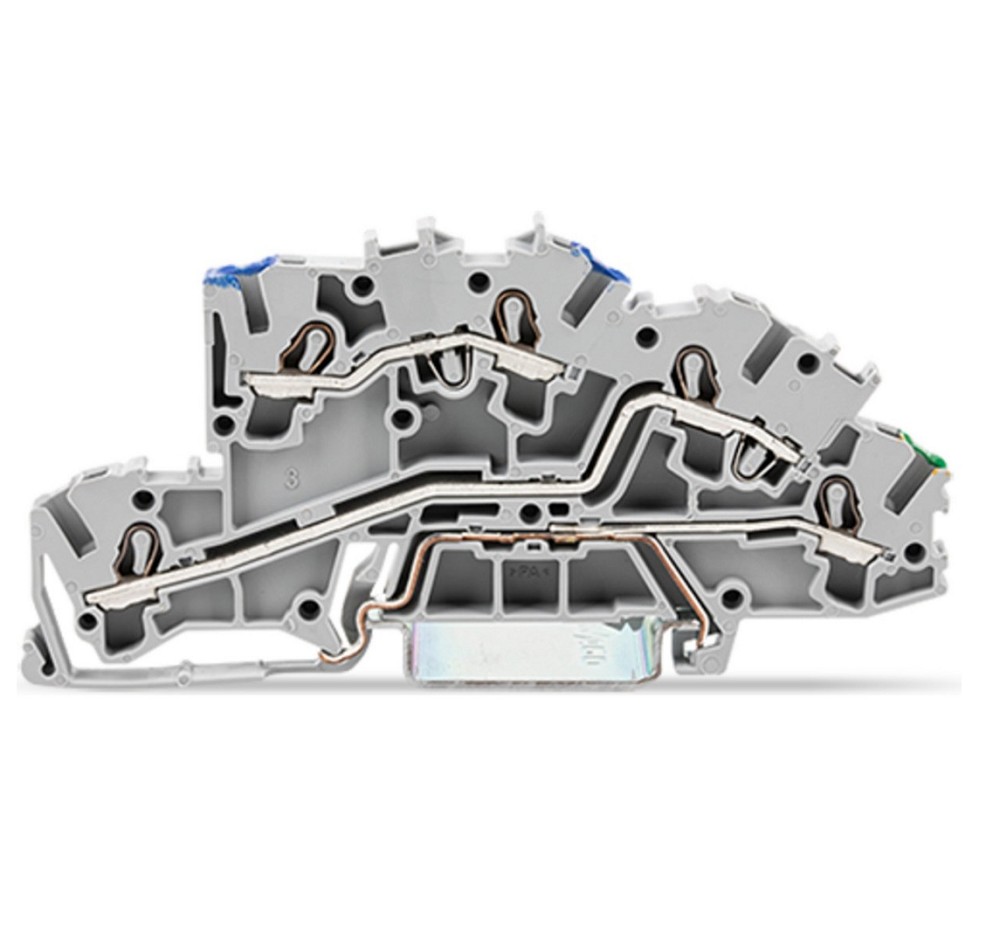

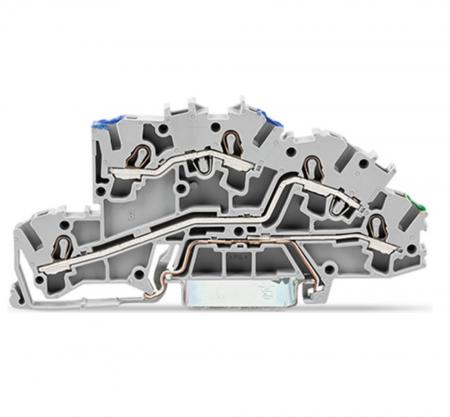

WAGO 2003-7646 Installationsetagenklemme N/L/PE – kompakte Lösung für Verteilerverdrahtung
Die WAGO 2003-7646 Installationsetagenklemme ist eine hochwertige Klemmenlösung für die strukturierte Verdrahtung von Haupt- und Unterverteilungen. Mit drei Potentialen für Neutralleiter, Außenleiter und Schutzleiter ermöglicht sie eine besonders platzsparende Installation auf der DIN-Hutschiene.
Dank der bewährten Push-in CAGE CLAMP Anschlusstechnik lassen sich Leiter schnell, sicher und werkzeugarm anschließen. Die integrierte Betätigungsöffnung ermöglicht ein komfortables Öffnen der Klemmstelle und erleichtert Wartungs- sowie Installationsarbeiten.
Die kompakte Bauweise mit nur 5,2 mm Breite spart wertvollen Platz im Schaltschrank. Durch die integrierte PE-Funktion eignet sich die Installationsetagenklemme optimal für professionelle Elektroverteilungen und Verteilerkonzepte.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2003-7646
• GTIN / EAN: 4044918925617
• Produktart: Installationsetagenklemme
• Serie: TOPJOB S
• Ursprungsland: Deutschland
• Farbe: Grau
• Montageart: Hutschiene TH35
Elektrische Eigenschaften
• Ausführung: Installationsetagenklemme N/L/PE
• Leiterquerschnitt: 2,5 mm²
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25–4 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75–2,5 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75–4 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25–2,5 mm²
• Bemessungsstrom: 32 A
• Bemessungsspannung: 400 V
• Anzahl der Potentiale: 3
• Mit PE-Funktion: Ja
• N-Funktion möglich: Ja
• Mit N-Trennschlitten: Nein
Anschluss und Material
• Anschlusstechnik: Push-in CAGE CLAMP
• Ausführung elektrischer Anschluss 1: Federzuganschluss
• Ausführung elektrischer Anschluss 2: Federzuganschluss
• Werkstoff des Isolierkörpers: Thermoplast
• Betriebstemperatur: 105 °C
• Brennbarkeitsklasse nach UL 94: V0
• Abschlussplatte erforderlich: Ja
MAẞE
• Breite: 5,2 mm
• Höhe: 96 mm
• Tiefe: 42,3 mm
• Montage: DIN-Hutschiene TH35
Einsatzbereiche
• Hauptverteilungen
• Unterverteilungen
• Elektroinstallationen in Gebäuden
• Schaltschrankbau
• Energieverteilungen
• Professionelle Installationssysteme
• Verdrahtung von FI-/LS-Verteilern
• Industrielle Elektroanlagen
Vorteile der WAGO 2003-7646 Installationsetagenklemme
• Platzsparende 3-Potential-Klemme für N/L/PE Anwendungen
• Schnelle Verdrahtung durch Push-in CAGE CLAMP Technologie
• Werkzeuglose Installation für viele Leiterarten
• Sichere PE-Anbindung für Schutzleiterinstallationen
• Kompakte Bauform mit nur 5,2 mm Breite
• Ideal für moderne Verteilertechnik
• Original WAGO Qualität für professionelle Elektroinstallationen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Lichtexperten empfehlen die WAGO 2003-7646 Installationsetagenklemme für platzsparende und zuverlässige Verteilerlösungen. Die Kombination aus N/L/PE Funktion, Push-in CAGE CLAMP Anschlusstechnik und kompakter Bauweise macht diese Klemme besonders geeignet für moderne Elektroinstallationen.
Durch die einfache Handhabung, hohe Sicherheit und flexible Leiteraufnahme ist die WAGO 2003-7646 eine optimale Lösung für Hauptverteilungen, Unterverteilungen und professionelle Schaltschrankanwendungen.
