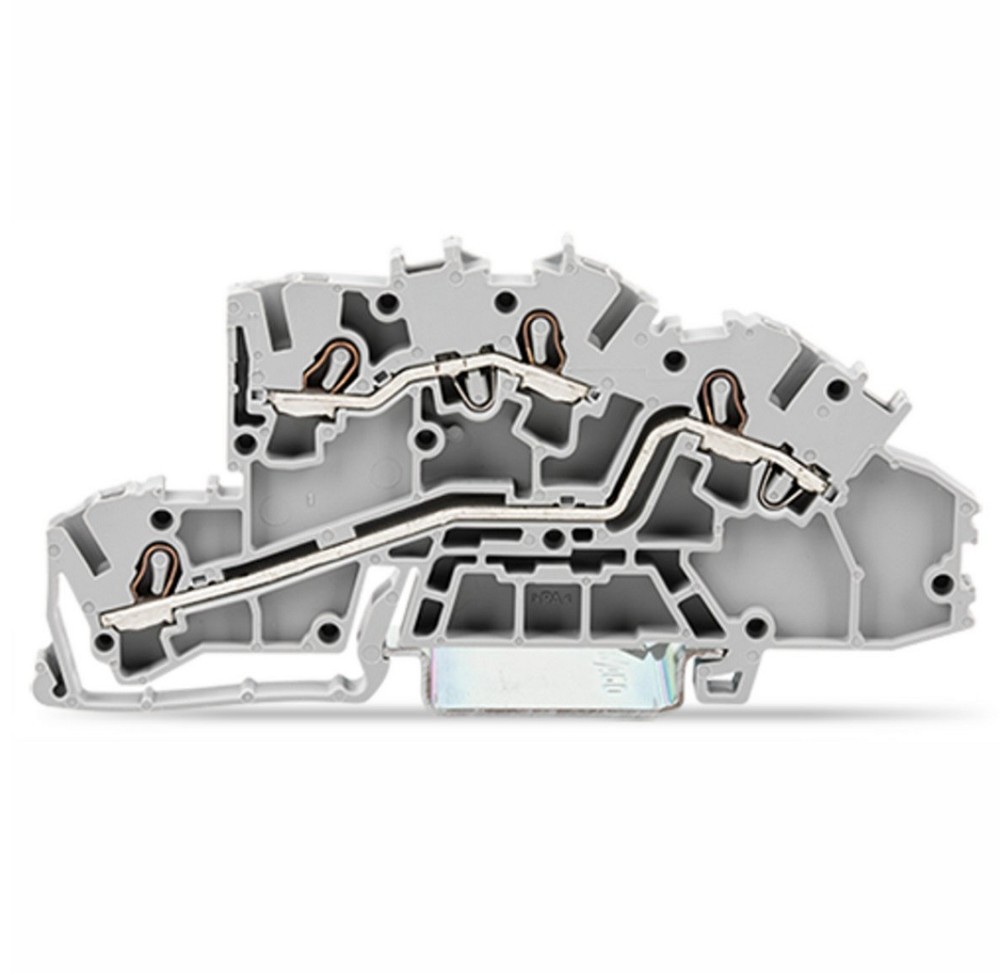

WAGO 2003-7642 Installationsetagenklemme – kompakte Lösung für professionelle Verteilerinstallationen
Die WAGO 2003-7642 Installationsetagenklemme wurde speziell für eine effiziente und übersichtliche Verdrahtung in elektrischen Verteilungen entwickelt. Die L/L-Klemme mit zwei Potentialen ermöglicht eine zuverlässige Verbindung von Leitern bis 2,5 mm² und überzeugt durch die bewährte Push-in CAGE CLAMP Anschlusstechnik.
Durch die Montage auf einer DIN-Hutschiene TH35 lässt sich die Klemme flexibel in Schaltschränken, Unterverteilungen und industriellen Anlagen einsetzen. Die platzsparende Bauform mit nur 5,2 mm Breite ermöglicht eine hohe Verdrahtungsdichte bei gleichzeitig einfacher Handhabung.
Die Federzugtechnik sorgt für dauerhaft sichere elektrische Kontakte und reduziert den Verdrahtungsaufwand. Die robuste Thermoplast-Ausführung mit hoher Temperaturbeständigkeit und UL94-V0-Klassifizierung gewährleistet einen zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2003-7642
• GTIN / EAN: 4044918925594
• Produktart: Installationsetagenklemme L/L
• Ausführung: L/L-Klemme mit Betätigungsöffnung
• Anschlussart: Push-in CAGE CLAMP
• Montageart: Hutschiene TH35
• Ursprungsland: Deutschland
• Farbe: grau
Elektrische Eigenschaften
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25 bis 4 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 bis 2,5 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75 bis 4 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25 bis 2,5 mm²
• Bemessungsstrom: 32 A
• Bemessungsspannung: 400 V
• Anzahl der Potentiale: 2
• Elektrischer Anschluss 1: Federzuganschluss
• Elektrischer Anschluss 2: Federzuganschluss
Material und Eigenschaften
• Werkstoff des Isolierkörpers: Thermoplast
• Betriebstemperatur: bis 105 °C
• Brennbarkeitsklasse nach UL 94: V0
• Abschlussplatte erforderlich: ja
• Mit PE-Funktion: nein
• Mit N-Trennschlitten: nein
• N-Funktion möglich: nein
MAẞE
• Breite: 5,2 mm
• Höhe: 96 mm
• Tiefe: 42,3 mm
Einsatzbereiche
• Elektroinstallationen und Unterverteilungen
• Schaltschrankbau
• Gebäudeinstallation
• Industrielle Verdrahtung
• Steuerungs- und Automatisierungstechnik
• Reihenklemmen-Systeme auf DIN-Hutschienen
• Platzsparende Potentialverteilung in Verteilerschränken
Vorteile der WAGO 2003-7642 Installationsetagenklemme
• Kompakte Bauform mit nur 5,2 mm Breite
• Schnelle und sichere Verdrahtung mit Push-in CAGE CLAMP Technologie
• Geeignet für verschiedene Leiterarten bis 4 mm²
• Werkzeugarme Installation durch Betätigungsöffnung
• Hohe Kontaktzuverlässigkeit durch Federklemmtechnik
• Platzsparende Lösung für moderne Verteileranlagen
• Original WAGO Qualität für professionelle Elektroinstallationen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Lichtexperten empfehlen die WAGO 2003-7642 Installationsetagenklemme für kompakte und zuverlässige Verdrahtungslösungen in professionellen Elektroinstallationen. Die Kombination aus geringer Baubreite, hoher Strombelastbarkeit und der bewährten Push-in CAGE CLAMP Technik macht diese Klemme besonders vielseitig einsetzbar.
Durch die einfache Montage auf der Hutschiene und die sichere Federzugtechnik eignet sich die Klemme optimal für moderne Schaltschränke, Unterverteilungen und industrielle Anlagen. Eine hochwertige WAGO-Komponente für effiziente, langlebige und übersichtliche Installationslösungen.
