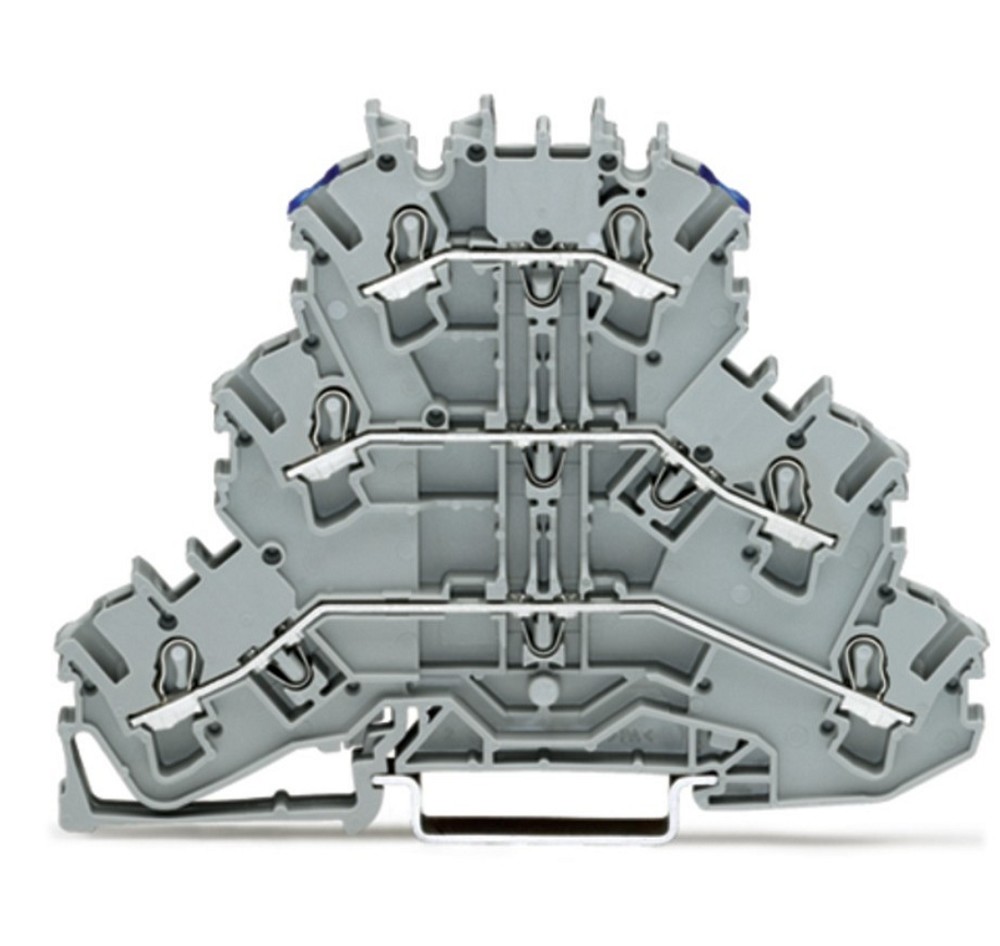

WAGO 2002-3203 Dreistockklemme – kompakte Verdrahtung mit drei Potentialebenen
Die WAGO 2002-3203 Dreistockklemme ist eine platzsparende Lösung für übersichtliche und effiziente Verdrahtungen in Schaltschränken und elektrischen Anlagen. Durch die drei übereinander angeordneten Klemmstellen können mehrere Anschlüsse auf minimalem Bauraum realisiert werden.
Die Ausführung als L/L/N-Durchgangsklemme ermöglicht eine strukturierte Verteilung von zwei Außenleitern und einem Neutralleiter. Die bewährte Push-in CAGE CLAMP Technologie von WAGO gewährleistet eine schnelle, werkzeuglose und vibrationssichere Verbindung für verschiedene Leiterarten.
Mit einer Baubreite von nur 5,2 mm eignet sich die Dreistockklemme besonders für Anwendungen, bei denen eine hohe Anschlussdichte erforderlich ist. Die Klemme ist für Tragschienen TH35 geeignet und erfüllt die Anforderungen für explosionsgefährdete Bereiche nach Ex e II.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2002-3203
• GTIN / EAN: 4044918691192
• Produktart: Dreistockklemme
• Anschlussart: Durchgangs-/Durchgangs-/Durchgangsklemme
• Ausführung: L/L/N
• Montageart: Hutschiene TH35
• Ursprungsland: Deutschland
• Farbe: Grau
Anschlussdaten
• Leiterquerschnitt: 2,5 mm²
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25 bis 4 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 bis 2,5 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75 bis 4 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25 bis 2,5 mm²
• Anschlussart: Federzuganschluss
• Technologie: Push-in CAGE CLAMP
• Anzahl der Etagen: 3
• Anzahl Klemmstellen je Etage: 2
Elektrische Eigenschaften
• Bemessungsstrom: 24 A
• Bemessungsspannung: 500 V
• Etagen intern gebrückt: Nein
• Explosionsgeprüfte Ausführung Ex e: Ja
• Beschriftungsträger: Ohne Beschriftungsträger
• Leitereinführung: Oben
• Farbkennzeichnung: Blau bedruckt
Material und Sicherheit
• Werkstoff Isolierkörper: Thermoplast
• Betriebstemperatur: 105 °C
• Brennbarkeitsklasse nach UL 94: V0
• Abschlussplatte erforderlich: Ja
MAẞE
• Breite: 5,2 mm
• Höhe: 93,3 mm
• Tiefe: 81,3 mm
• Montage: Tragschiene 35 x 15 mm und 35 x 7,5 mm
Einsatzbereiche
• Schaltschrankbau
• Industrielle Elektroinstallationen
• Maschinen- und Anlagenbau
• Energieverteilung
• Steuerungs- und Automatisierungstechnik
• Platzsparende Verdrahtungen mit hoher Anschlussdichte
• Ex-Bereiche mit Anforderungen nach Ex e II
Vorteile der WAGO 2002-3203 Dreistockklemme
• Drei Anschluss-ebenen auf minimaler Baubreite
• Platzsparende Lösung für moderne Schaltschrankverdrahtung
• Schneller Anschluss durch Push-in CAGE CLAMP Technologie
• Geeignet für unterschiedliche Leiterarten
• Hohe Vibrationssicherheit und Wartungsfreundlichkeit
• Ex e II Zulassung für anspruchsvolle Anwendungen
• Original WAGO Qualität für professionelle Elektroinstallationen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Lichtexperten empfehlen die WAGO 2002-3203 Dreistockklemme für professionelle Elektroinstallationen, bei denen eine kompakte und übersichtliche Verdrahtung erforderlich ist. Die Kombination aus drei Anschluss-ebenen, Push-in CAGE CLAMP Technologie und Ex e Zulassung bietet eine zuverlässige Lösung für Industrie und Anlagenbau.
Durch die geringe Baubreite und die einfache Montage auf der Hutschiene eignet sich diese WAGO Klemme besonders für Schaltschränke mit begrenztem Platzangebot. Eine hochwertige Verbindungstechnik für effiziente, sichere und langlebige Installationen.
