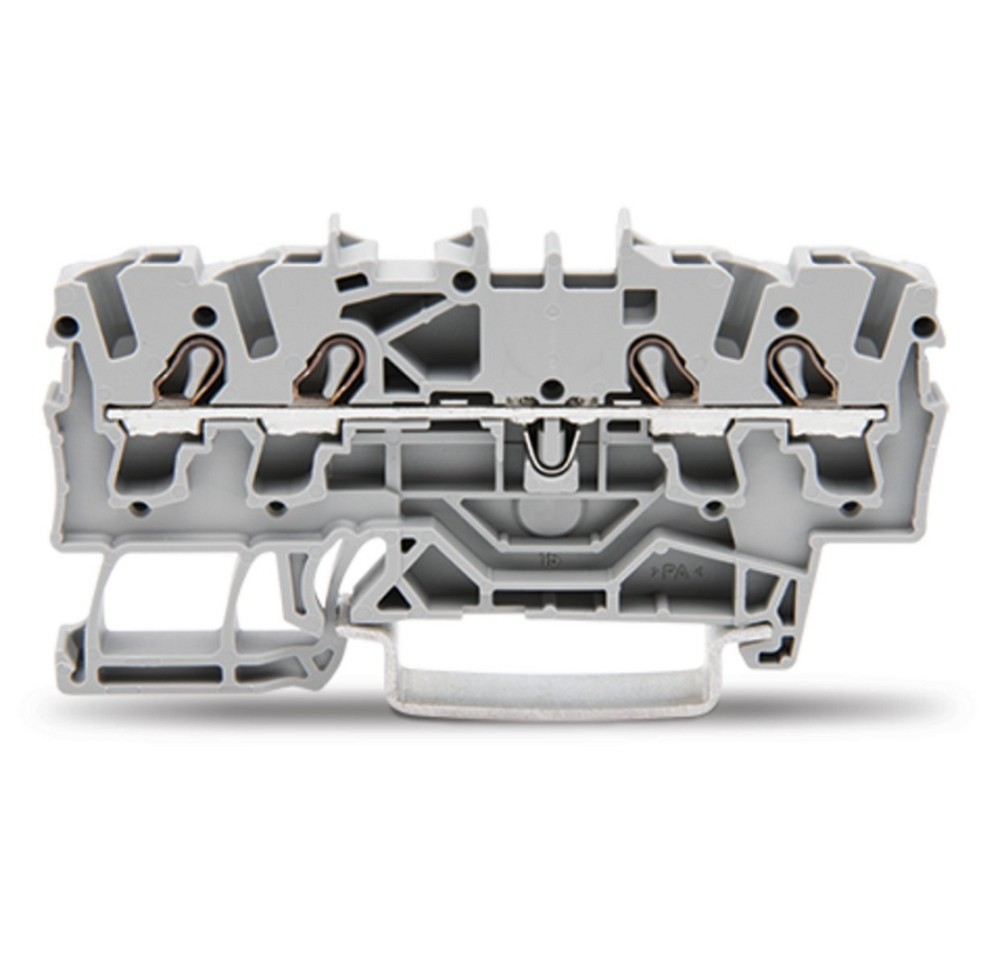

WAGO 2002-1401 Durchgangsklemme – kompakte Mehrleiter-Verbindung für professionelle Installationen
Die WAGO 2002-1401 Durchgangsklemme ist eine platzsparende 4-Leiter-Reihenklemme für die professionelle Elektroinstallation und industrielle Verdrahtung. Mit der bewährten Push-in CAGE CLAMP Anschlusstechnik ermöglicht sie eine schnelle, sichere und wartungsarme Verbindung verschiedener Leiterarten bis 2,5 mm².
Durch die kompakte Bauform mit nur 5,2 mm Breite eignet sich die Klemme besonders für Anwendungen, bei denen eine hohe Verdrahtungsdichte erforderlich ist. Die Montage erfolgt einfach auf Tragschienen TH35 mit 35 x 15 mm oder 35 x 7,5 mm.
Die WAGO Durchgangsklemme erfüllt hohe Anforderungen im industriellen Umfeld und ist für Anwendungen nach Ex e II geeignet. Die robuste Thermoplast-Ausführung mit UL94-V0-Klassifizierung gewährleistet einen zuverlässigen Betrieb bei Temperaturen bis 105 °C.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2002-1401
• GTIN / EAN: 4017332999281
• Produktart: 4-Leiter-Durchgangsklemme
• Anschlussart: Push-in CAGE CLAMP
• Montageart: Hutschiene TH35
• Ursprungsland: Deutschland
• Farbe: grau
• Geeignet für Anwendungen Ex e II: ja
Elektrische Eigenschaften
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25 bis 4 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 bis 2,5 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75 bis 4 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25 bis 2,5 mm²
• Bemessungsstrom: 24 A
• Bemessungsspannung: 800 V
• Anzahl der Etagen: 1
• Anzahl der Klemmstellen je Etage: 4
• Elektrischer Anschluss 1: Federzuganschluss
• Elektrischer Anschluss 2: Federzuganschluss
• Etagen intern gebrückt: nein
Material und Eigenschaften
• Werkstoff des Isolierkörpers: Thermoplast
• Betriebstemperatur: bis 105 °C
• Brennbarkeitsklasse nach UL 94: V0
• Abschlussplatte erforderlich: ja
• Explosionsgeprüfte Ausführung Ex e: ja
MAẞE
• Breite: 5,2 mm
• Höhe: 69,9 mm
• Tiefe: 32,9 mm
Einsatzbereiche
• Schaltschrankbau
• Maschinen- und Anlagenbau
• Industrielle Elektroinstallationen
• Automatisierungstechnik
• Steuerungsanlagen
• Energieverteilungen
• Ex-geschützte Bereiche
• Platzsparende Hutschienenverdrahtung
Vorteile der WAGO 2002-1401 Durchgangsklemme
• Vier Leiteranschlüsse in kompakter Bauform
• Platzsparende Breite von nur 5,2 mm
• Schnelle Verdrahtung mit Push-in CAGE CLAMP Technologie
• Sichere Federzugverbindung ohne Nachziehen von Schrauben
• Geeignet für unterschiedliche Leiterarten
• Für Ex e II Anwendungen geeignet
• Übersichtliche Beschriftung durch seitliche und mittige Markierungsmöglichkeiten
• Original WAGO Qualität für professionelle Verbindungstechnik
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Lichtexperten empfehlen die WAGO 2002-1401 Durchgangsklemme für Anwendungen, bei denen eine kompakte und zuverlässige Mehrleiter-Verbindung benötigt wird. Die Kombination aus vier Anschlussmöglichkeiten, Push-in CAGE CLAMP Technik und geringer Baubreite ermöglicht eine effiziente Verdrahtung auch bei begrenztem Platzangebot.
Durch die hohe Bemessungsspannung von 800 V und die Eignung für Ex e II Anwendungen bietet diese WAGO Reihenklemme eine sichere Lösung für industrielle Schaltschränke, Anlagen und professionelle Elektroinstallationen.
