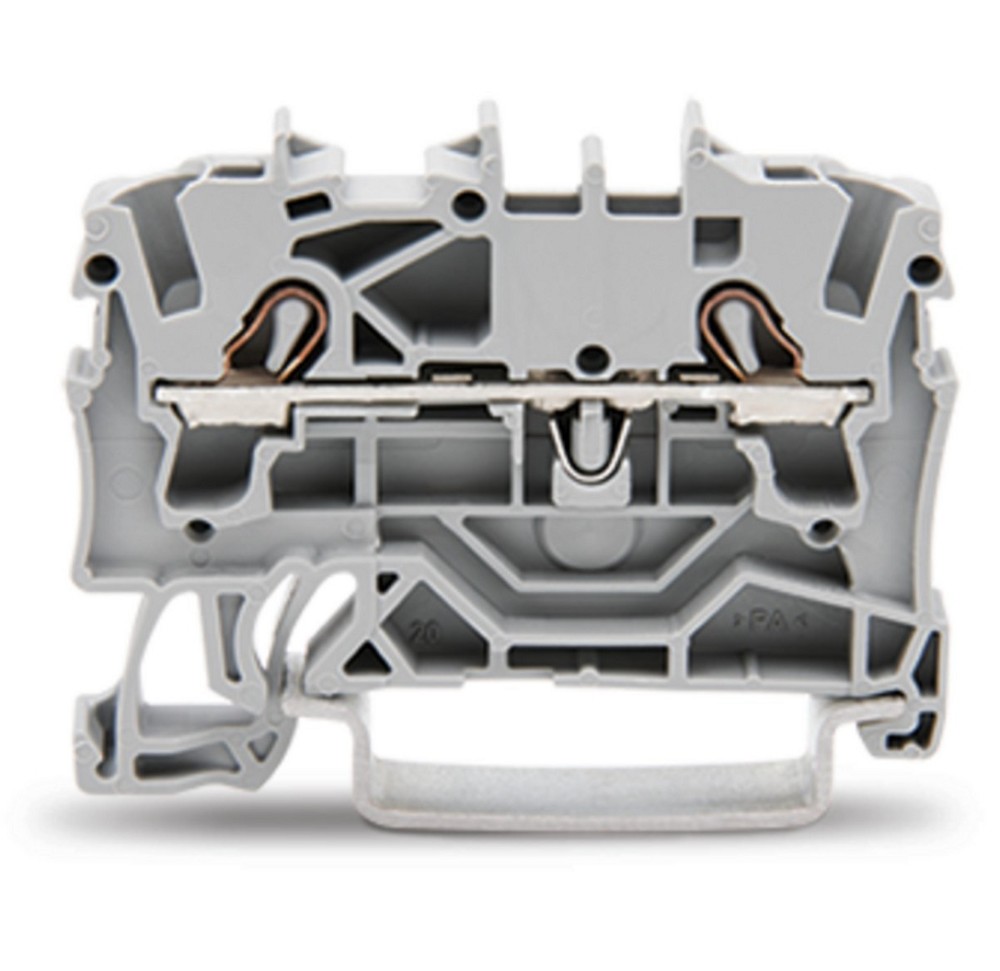

WAGO 2002-1201 Durchgangsklemme – kompakte Verbindungstechnik für industrielle Verdrahtung
Die WAGO 2002-1201 Durchgangsklemme aus der TOPJOB S Serie ist eine professionelle Lösung für die sichere Verbindung von elektrischen Leitern im Schaltschrank- und Anlagenbau. Mit einer Baubreite von nur 5,2 mm ermöglicht die kompakte Reihenklemme eine platzsparende Installation auf DIN-Hutschienen.
Die bewährte Push-in CAGE CLAMP Anschlusstechnik kombiniert einfache Handhabung mit hoher Kontaktzuverlässigkeit. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können schnell und sicher angeschlossen werden, während die Federtechnik dauerhaft vibrationssichere Verbindungen gewährleistet.
Die 2-Leiter-Durchgangsklemme eignet sich für Leiterquerschnitte bis 4 mm² und ist für anspruchsvolle industrielle Anwendungen sowie explosionsgeschützte Bereiche nach Ex e II geeignet. Die seitliche und mittige Beschriftungsmöglichkeit unterstützt eine übersichtliche Verdrahtung und erleichtert Wartungsarbeiten.
Durch die hohe Bemessungsspannung von 800 V und den Bemessungsstrom von 24 A ist die WAGO 2002-1201 eine vielseitig einsetzbare Verbindungsklemme für moderne Elektroinstallationen.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2002-1201
• GTIN / EAN: 4017332999168
• Produktart: Durchgangsklemme
• Hersteller-Art.-Nr.: 2002-1201
• Ursprungsland: Deutschland
• Zolltarifnummer: 85369010
• Farbe: Grau
Elektrische Daten
• Ausführung: 2-Leiter-Durchgangsklemme
• Leiterquerschnitt: 2,5 mm²
• Bemessungsstrom: 24 A
• Bemessungsspannung: 800 V
• Anschlussart: Federzuganschluss
• Anzahl der Etagen: 1
• Anzahl der Klemmstellen je Etage: 2
• Etagen intern gebrückt: Nein
Anschlussdaten
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25 bis 4 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 bis 2,5 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75 bis 4 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25 bis 2,5 mm²
• Anschluss-System: Push-in CAGE CLAMP
Montage und Sicherheit
• Montageart: Hutschiene TH35
• Werkstoff Isolierkörper: Thermoplast
• Betriebstemperatur: -60 bis 105 °C
• Brennbarkeitsklasse nach UL 94: V0
• Explosionsgeprüfte Ausführung Ex e: Ja
• Abschlussplatte erforderlich: Ja
• Beschriftung: Seitliche und mittige Beschriftungsmöglichkeit
MAẞE
• Breite: 5,2 mm
• Höhe: 48,5 mm
• Tiefe: 32,9 mm
• Montage: DIN-Hutschiene TH35
Einsatzbereiche
• Schaltschrankbau
• Industrielle Elektroinstallationen
• Maschinen- und Anlagenbau
• Automatisierungstechnik
• Energieverteilungen
• Explosionsgeschützte Bereiche Ex e II
• Steuerungs- und Verteileranlagen
Vorteile der WAGO 2002-1201 Durchgangsklemme
• Platzsparende Bauform mit nur 5,2 mm Breite
• Schneller werkzeugloser Anschluss durch Push-in CAGE CLAMP
• Hohe Kontaktqualität und Vibrationssicherheit
• Geeignet für verschiedene Leiterarten
• Für Ex e II Anwendungen zugelassen
• Übersichtliche Kennzeichnung durch seitliche und mittige Beschriftung
• Hohe elektrische Belastbarkeit bis 800 V
• Original WAGO Verbindungstechnik für professionelle Installationen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Lichtexperten empfehlen die WAGO 2002-1201 Durchgangsklemme für professionelle Verdrahtungsaufgaben, bei denen eine kompakte Bauweise, hohe Sicherheit und schnelle Montage entscheidend sind. Die Push-in CAGE CLAMP Technologie ermöglicht eine zuverlässige Verbindung und reduziert den Installationsaufwand im Schaltschrank.
Durch die Zulassung für Ex e II Anwendungen, die hohe Bemessungsspannung und die flexible Leiteraufnahme eignet sich diese Klemme hervorragend für industrielle Anlagen und anspruchsvolle Elektroinstallationen. Die bewährte WAGO Qualität sorgt langfristig für sichere und wartungsfreundliche Verbindungen.
