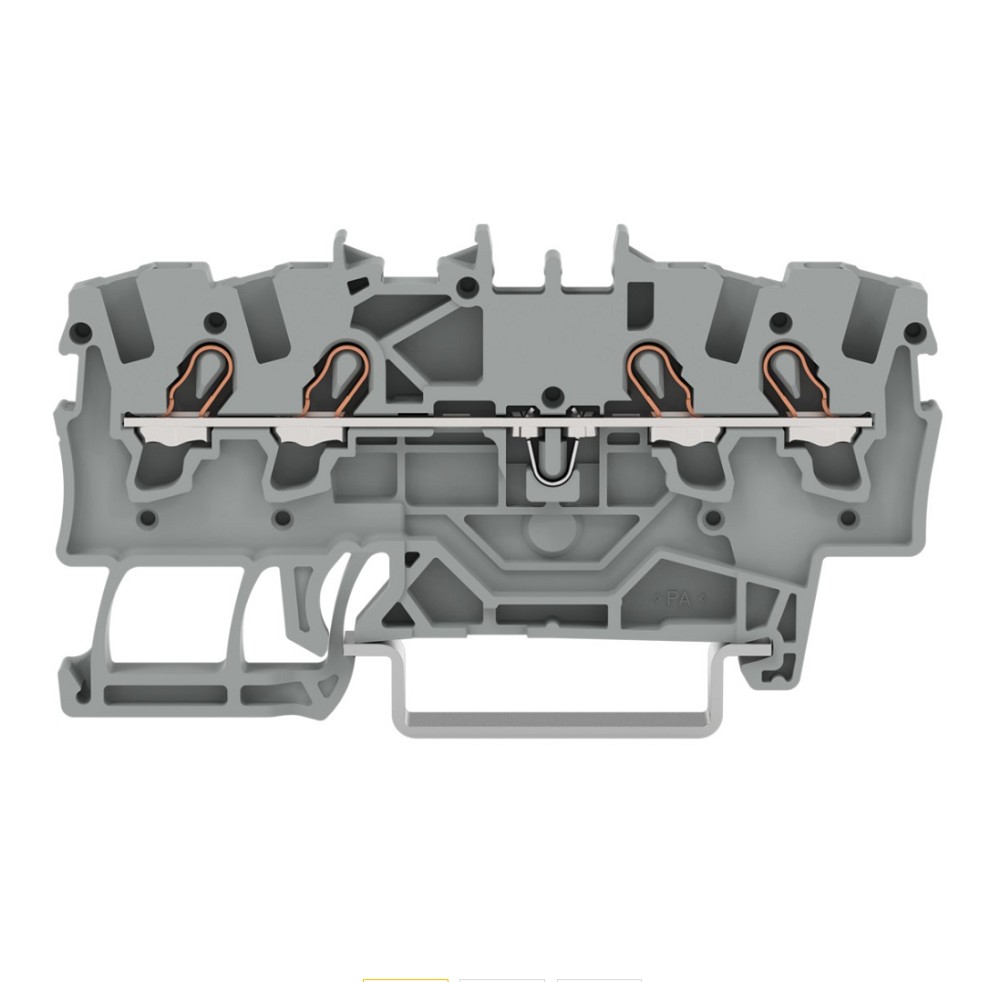

WAGO 2001-1401 Durchgangsklemme – kompakte Verbindungstechnik für industrielle Verdrahtungen
Die WAGO 2001-1401 Durchgangsklemme ist eine leistungsfähige 4-Leiter-Reihenklemme für platzsparende und sichere Verdrahtungslösungen. Mit der bewährten Push-in CAGE CLAMP Anschlusstechnik ermöglicht sie eine schnelle Installation und dauerhaft zuverlässige elektrische Kontakte ohne Schraubverbindungen.
Durch die besonders kompakte Bauform mit nur 4,2 mm Breite eignet sich die Klemme hervorragend für Anwendungen mit hoher Verdrahtungsdichte. Die Montage erfolgt einfach auf Tragschienen TH35 mit 35 x 15 mm oder 35 x 7,5 mm und ermöglicht eine übersichtliche Installation in Schaltschränken und Verteilungen.
Die WAGO Durchgangsklemme ist für Anwendungen nach Ex e II geeignet und erfüllt damit hohe Anforderungen in industriellen Bereichen. Der robuste Thermoplast-Isolierkörper mit UL94-V0-Klassifizierung gewährleistet einen sicheren Betrieb bei Temperaturen bis 105 °C.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2001-1401
• GTIN / EAN: 4017332998666
• Produktart: 4-Leiter-Durchgangsklemme
• Anschlussart: Push-in CAGE CLAMP
• Montageart: Hutschiene TH35
• Ursprungsland: Deutschland
• Farbe: grau
• Geeignet für Anwendungen Ex e II: ja
Elektrische Eigenschaften
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25 bis 2,5 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75 bis 1,5 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,5 bis 2,5 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25 bis 1,5 mm²
• Bemessungsstrom: 18 A
• Bemessungsspannung: 800 V
• Anzahl der Etagen: 1
• Anzahl der Klemmstellen je Etage: 4
• Elektrischer Anschluss 1: Federzuganschluss
• Elektrischer Anschluss 2: Federzuganschluss
• Etagen intern gebrückt: nein
Material und Eigenschaften
• Werkstoff des Isolierkörpers: Thermoplast
• Betriebstemperatur: bis 105 °C
• Brennbarkeitsklasse nach UL 94: V0
• Abschlussplatte erforderlich: ja
• Explosionsgeprüfte Ausführung Ex e: ja
MAẞE
• Breite: 4,2 mm
• Höhe: 69,9 mm
• Tiefe: 32,9 mm
Einsatzbereiche
• Schaltschrankbau
• Maschinen- und Anlagenbau
• Industrielle Steuerungstechnik
• Automatisierungstechnik
• Elektroverteilungen
• Ex-geschützte Installationen
• Steuerungsanlagen
• Platzsparende Hutschienenverdrahtung
Vorteile der WAGO 2001-1401 Durchgangsklemme
• Vier Leiteranschlüsse in besonders kompakter Bauform
• Sehr geringe Baubreite von nur 4,2 mm
• Schnelle Installation durch Push-in CAGE CLAMP Technologie
• Sichere und vibrationsfeste Federzugverbindung
• Geeignet für verschiedene Leiterarten
• Für Ex e II Anwendungen zugelassen
• Übersichtliche Kennzeichnung durch seitliche und mittige Beschriftungsmöglichkeiten
• Original WAGO Verbindungstechnik für professionelle Anwendungen
BEWERTUNG DURCH UNSERE EXPERTEN
Unsere Lichtexperten empfehlen die WAGO 2001-1401 Durchgangsklemme für professionelle Installationen, bei denen maximale Platzersparnis und zuverlässige Verbindungstechnik gefragt sind. Die kompakte Bauweise kombiniert mit der bewährten Push-in CAGE CLAMP Technologie ermöglicht eine effiziente und sichere Verdrahtung in modernen Schaltschränken.
Durch die Eignung für Ex e II Anwendungen, die hohe Bemessungsspannung und die robuste Bauweise ist diese Reihenklemme eine ideale Lösung für industrielle Anlagen, Maschinenbau und anspruchsvolle Elektroinstallationen.
