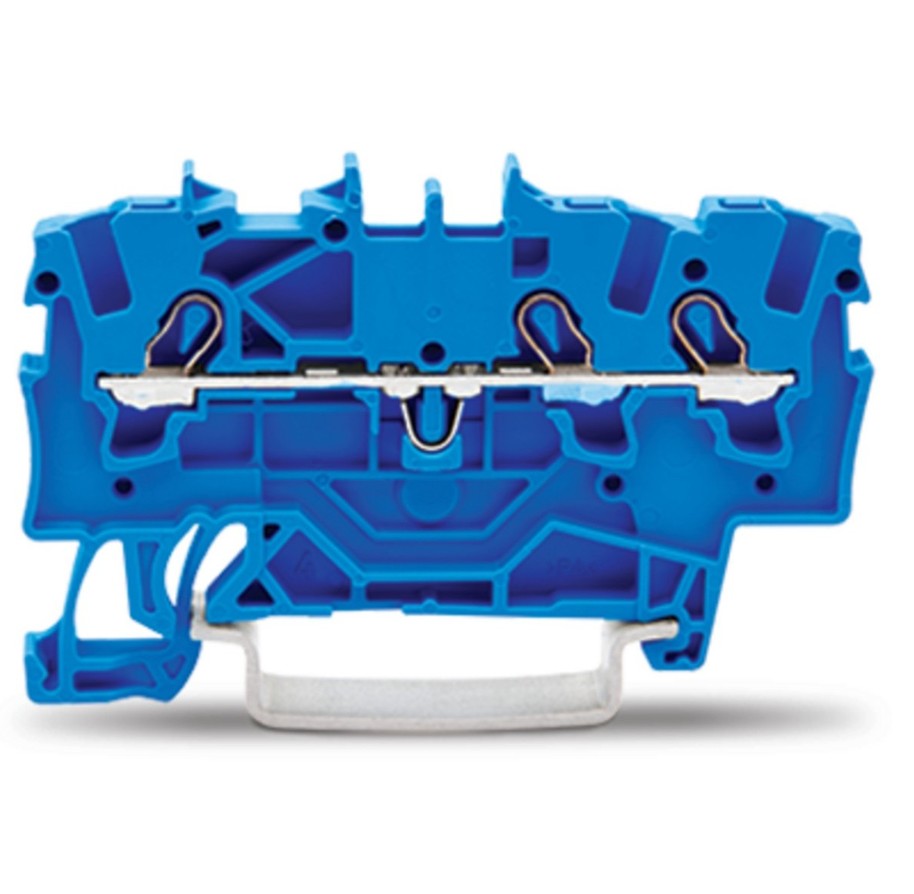

WAGO 2001-1304 Durchgangsklemme – sichere Verdrahtung für Standard- und Ex-Anwendungen
Die WAGO 2001-1304 Durchgangsklemme wurde für anspruchsvolle Anwendungen im Schaltschrankbau, der Prozessautomatisierung sowie der Gebäude- und Industrieinstallation entwickelt. Als 3-Leiter-Durchgangsklemme ermöglicht sie eine platzsparende Verdrahtung mit drei Anschlussstellen auf nur einer Etage und sorgt für eine übersichtliche Installation.
Die innovative Push-in CAGE CLAMP Federanschlusstechnik ermöglicht den direkten Anschluss eindrähtiger Leiter ohne Werkzeug. Mehrdrähtige und feindrähtige Leiter lassen sich ebenfalls schnell und zuverlässig anschließen. Die wartungsfreie Federtechnik gewährleistet dauerhaft sichere elektrische Verbindungen auch unter starken mechanischen Belastungen und Temperaturschwankungen.
Ein besonderer Vorteil der WAGO 2001-1304 ist ihre Zulassung für Anwendungen nach Ex e und Ex i. Dadurch eignet sich die Reihenklemme sowohl für erhöhte Sicherheit als auch für eigensichere Stromkreise und erfüllt die Anforderungen moderner Industrieanlagen und explosionsgefährdeter Bereiche.
Die seitliche und mittige Beschriftungsmöglichkeit erleichtert eine eindeutige Kennzeichnung der Verdrahtung. Mit einer Breite von lediglich 4,2 mm ermöglicht die Klemme eine besonders platzsparende Installation auf DIN-Tragschienen TH35.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2001-1304
• Produktart: Durchgangsklemme
• Ausführung: 3-Leiter-Durchgangsklemme
• Farbe: Blau
• Nennquerschnitt: 1,5 mm²
• Montageart: Hutschiene TH35 (35 × 15 mm und 35 × 7,5 mm)
• Anschlusstechnologie: Push-in CAGE CLAMP
• Abschlussplatte erforderlich: Ja
• Seitliche Beschriftung möglich: Ja
• Mittige Beschriftung möglich: Ja
• Etagen intern gebrückt: Nein
• Explosionsgeprüfte Ausführung Ex e: Ja
• Geeignet für Anwendungen Ex i: Ja
Elektrische Daten
• Bemessungsstrom In: 18 A
• Bemessungsspannung: 800 V
• Anzahl der Etagen: 1
• Anzahl der Klemmstellen je Etage: 3
• Anschlussart Anschluss 1: Federzuganschluss
• Anschlussart Anschluss 2: Federzuganschluss
Anschlussdaten
• Anschließbarer Leiterquerschnitt eindrähtig: 0,5–2,5 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25–1,5 mm²
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25–2,5 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75–1,5 mm²
• Geeignet für eindrähtige Leiter: Ja
• Geeignet für mehrdrähtige Leiter: Ja
• Geeignet für feindrähtige Leiter: Ja
Material und Umgebung
• Werkstoff Isolierkörper: Thermoplast
• Betriebstemperatur: bis 105 °C
• Brennbarkeitsklasse nach UL 94: V0
• Wartungsfreie Federanschlusstechnik
• Hohe Vibrations- und Temperaturbeständigkeit
MAẞE
• Breite: 4,2 mm
• Höhe: 59,2 mm
• Tiefe: 32,9 mm
• Montage: DIN-Tragschiene TH35
Einsatzbereiche
• Schaltschrankbau
• Automatisierungstechnik
• Prozessautomatisierung
• Gebäudeinstallation
• Maschinen- und Anlagenbau
• Energieverteilungen
• Ex e Anwendungen
• Ex i Anwendungen
• Industrielle Steuerungsanlagen
Vorteile der WAGO 2001-1304 Durchgangsklemme
• Platzsparende 3-Leiter-Ausführung mit nur 4,2 mm Breite
• Push-in CAGE CLAMP für schnelle, werkzeuglose Verdrahtung
• Geeignet für eindrähtige, mehrdrähtige und feindrähtige Leiter
• Zugelassen für Ex e und Ex i Anwendungen
• Hohe Spannungsfestigkeit bis 800 V
• Bemessungsstrom bis 18 A
• Seitliche und mittige Beschriftungsmöglichkeiten
• Wartungsfreie und vibrationssichere Verbindungstechnik
• Original WAGO Qualität für professionelle Elektroinstallationen
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die WAGO 2001-1304 Durchgangsklemme für professionelle Verdrahtungen in Schaltschränken, Industrieanlagen und explosionsgefährdeten Bereichen. Die kompakte Bauform, die Push-in CAGE CLAMP Technologie und die Zulassung für Ex e sowie Ex i Anwendungen ermöglichen eine besonders sichere und effiziente Installation.
Durch die hohe Anschlussflexibilität, die übersichtlichen Beschriftungsmöglichkeiten und die robuste Thermoplast-Ausführung eignet sich die WAGO 2001-1304 hervorragend für moderne Steuerungs- und Energieverteilungen mit höchsten Anforderungen an Betriebssicherheit und Zuverlässigkeit.
