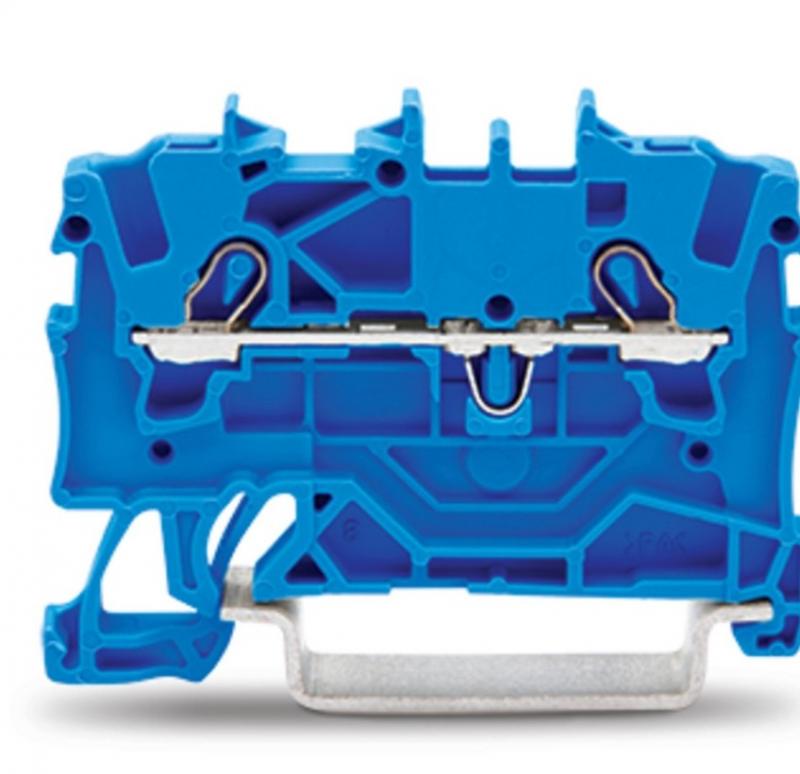

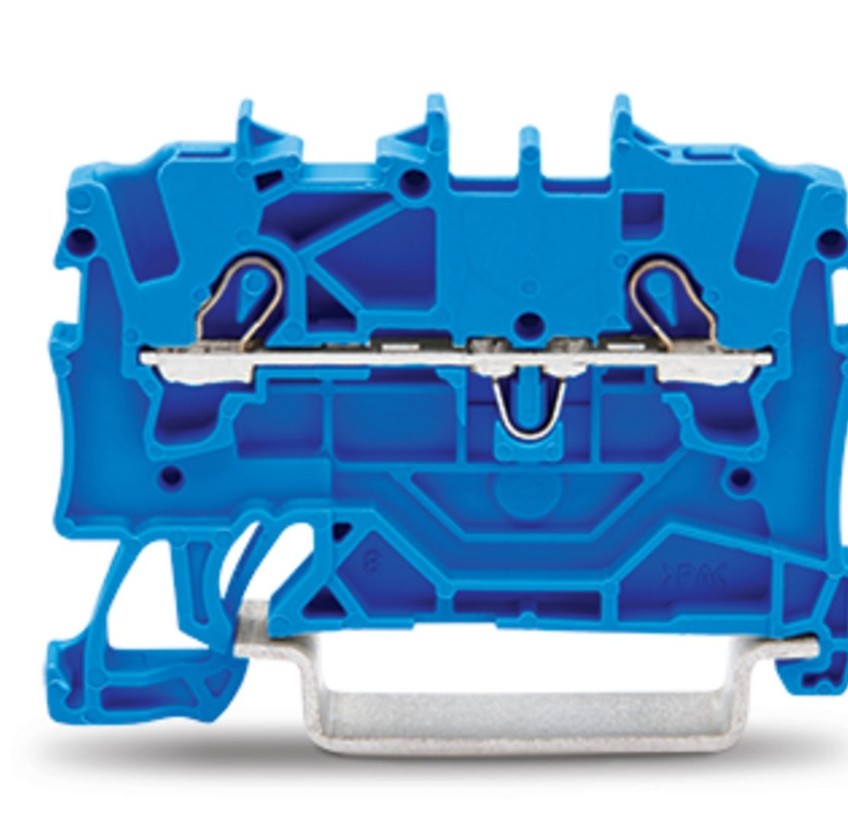

WAGO 2001-1204 Durchgangsklemme – kompakte Verbindungstechnik für Industrie und Automatisierung
Die WAGO 2001-1204 Durchgangsklemme wurde speziell für sichere und effiziente Verdrahtungen in Schaltschränken, Steuerungsanlagen und industriellen Elektroinstallationen entwickelt. Die 2-Leiter-Ausführung ermöglicht eine einfache Durchgangsverbindung und sorgt für eine klare Struktur innerhalb von Klemmenleisten.
Die Push-in CAGE CLAMP Federanschlusstechnik verbindet hohe Sicherheit mit einfacher Handhabung. Starre Leiter können direkt gesteckt werden, während mehrdrähtige und feindrähtige Leiter zuverlässig über die Federklemmtechnik angeschlossen werden. Die wartungsfreie Verbindungstechnik gewährleistet dauerhaft stabile Kontakte und reduziert den Wartungsaufwand.
Mit einer Breite von nur 4,2 mm ermöglicht die WAGO 2001-1204 eine besonders platzsparende Montage auf DIN-Tragschienen TH35. Dadurch können auch umfangreiche Verdrahtungen auf begrenztem Raum übersichtlich realisiert werden.
Die Zulassung für Ex e II und Ex i Anwendungen macht diese Durchgangsklemme zu einer vielseitig einsetzbaren Lösung für industrielle Bereiche mit erhöhten Sicherheitsanforderungen. Die blaue Farbgebung unterstützt zusätzlich die eindeutige Kennzeichnung innerhalb elektrischer Anlagen.
TECHNISCHE DATEN
Allgemeine Daten
• Hersteller: WAGO GmbH & Co. KG
• Artikelnummer: 2001-1204
• Produktart: Durchgangsklemme
• Ausführung: 2-Leiter-Durchgangsklemme
• Farbe: Blau
• Nennquerschnitt: 1,5 mm²
• Montageart: Hutschiene TH35 (35 × 15 mm und 35 × 7,5 mm)
• Anschlusstechnologie: Push-in CAGE CLAMP
• Seitliche Beschriftung möglich: Ja
• Mittige Beschriftung möglich: Ja
• Abschlussplatte erforderlich: Ja
• Etagen intern gebrückt: Nein
• Explosionsgeprüfte Ausführung Ex e: Ja
• Geeignet für Ex i Anwendungen: Ja
Elektrische Daten
• Bemessungsstrom In: 18 A
• Bemessungsspannung: 800 V
• Anzahl der Etagen: 1
• Anzahl der Klemmstellen je Etage: 2
• Anschlussart Anschluss 1: Federzuganschluss
• Anschlussart Anschluss 2: Federzuganschluss
Anschlussdaten
• Anschließbarer Leiterquerschnitt eindrähtig: 0,5–2,5 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,25–1,5 mm²
• Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,25–2,5 mm²
• Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,75–1,5 mm²
• Geeignet für eindrähtige Leiter: Ja
• Geeignet für mehrdrähtige Leiter: Ja
• Geeignet für feindrähtige Leiter: Ja
Material und Umgebung
• Werkstoff Isolierkörper: Thermoplast
• Betriebstemperatur: bis 105 °C
• Brennbarkeitsklasse nach UL 94: V0
• Wartungsfreie Federanschlusstechnik
• Hohe Vibrationsbeständigkeit
• Sichere elektrische Verbindung unter industriellen Bedingungen
MAẞE
• Breite: 4,2 mm
• Höhe: 48,5 mm
• Tiefe: 32,9 mm
• Montage: DIN-Tragschiene TH35
Einsatzbereiche
• Schaltschrankbau
• Automatisierungstechnik
• Maschinen- und Anlagenbau
• Prozessindustrie
• Gebäudeinstallation
• Energieverteilungen
• Steuerungsanlagen
• Ex e II Anwendungen
• Ex i Anwendungen
• Industrielle Elektroinstallationen
Vorteile der WAGO 2001-1204 Durchgangsklemme
• Sehr kompakte Bauform mit nur 4,2 mm Breite
• Schnelle Verdrahtung durch Push-in CAGE CLAMP Technologie
• Geeignet für verschiedene Leiterarten
• Zulassung für Ex e II und Ex i Anwendungen
• Hohe Spannungsfestigkeit bis 800 V
• Wartungsfreie und vibrationssichere Federtechnik
• Seitliche und mittige Beschriftungsmöglichkeiten
• Platzsparende Montage auf DIN-Tragschienen
• Original WAGO Verbindungstechnik für professionelle Installationen
BEWERTUNG DURCH UNSERE LICHTEXPERTEN
Unsere Lichtexperten empfehlen die WAGO 2001-1204 Durchgangsklemme als zuverlässige und platzsparende Lösung für anspruchsvolle Elektroinstallationen. Die Kombination aus Push-in CAGE CLAMP Technologie, Ex-Zulassung und kompakter Bauform ermöglicht eine sichere und effiziente Verdrahtung in unterschiedlichsten Anwendungen.
Durch die hohe Anschlussflexibilität, die einfache Montage auf TH35-Hutschienen und die robuste Thermoplast-Ausführung eignet sich die WAGO 2001-1204 besonders für Industrieanlagen, Automatisierungstechnik und professionelle Energieverteilungen mit hohen Anforderungen an Sicherheit und Zuverlässigkeit.
