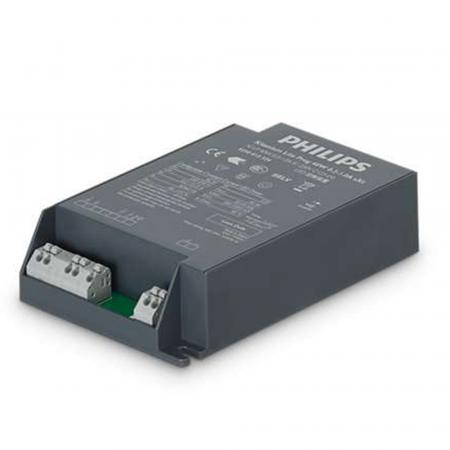

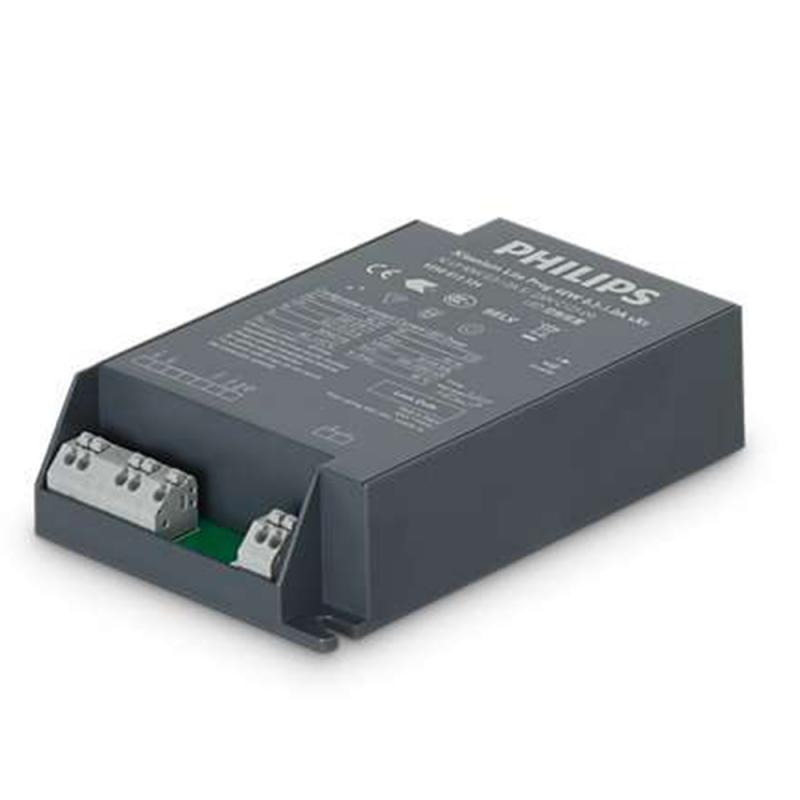

PHILIPS Xitanium LP 40W LED-Treiber 200–700 mA, 25–77 V DC, 1–10V dimmbar, SimpleSet, 230V

PHILIPS Xitanium LP 40W LED-Treiber 200–700 mA, 25–77 V DC, 1–10V dimmbar, SimpleSet, 230V
PHILIPS Xitanium LP 40W LED-Treiber 200–700 mA, 25–77 V DC, 1–10V dimmbar, SimpleSet, 230V
PHILIPS Xitanium LP 40W LED-Treiber 200–700 mA, 25–77 V DC, 1–10V dimmbar, SimpleSet, 230V
Art.Nr.:
8718699703882
Versand in ca. 10-12 Werktagen Versand in ca. 10-12 Werktagen (Ausland abweichend)

Für größere Mengen erstellen wir gerne auf Ihre Anfrage per E-Mail ein Angebot.

33,69 EUR

inkl. 19% MwSt. zzgl. Versand

28,31 EUR zzgl. 19% MwSt.
Auf den Merkzettel
Frage zum Produkt
Frage zum Produkt
Beschreibung

Der PHILIPS Xitanium LP 40W 0.2–0.7A S1 230V C123 sXt ist ein programmierbarer Konstantstrom-LED-Treiber für professionelle LED-Beleuchtungssysteme. Mit einer maximalen Ausgangsleistung von 40 W, einem einstellbaren Ausgangsstrom von 200 bis 700 mA und einer programmierbaren Betriebscharakteristik eignet er sich für kompatible LED-Module in Außen-, Industrie- und Flächenbeleuchtungsanlagen.

Die SimpleSet-Schnittstelle ermöglicht eine drahtlose Konfiguration ohne Versorgung des Treibers. Zusätzlich unterstützt das Betriebsgerät eine 1–10V-Steuerung sowie die integrierte Dynadimmer-Funktion. Schutzmechanismen gegen Übertemperatur, Überlast und Kurzschluss unterstützen einen zuverlässigen Betrieb bei fachgerechter Auslegung und Installation.

ELEKTRISCHE & LEISTUNGSDATEN

ProdukttypProgrammierbarer Konstantstrom-LED-Treiber
Maximale Ausgangsleistung40 W
Ausgangsleistungsbereich1,3–40 W
Nenneingangsspannung230 V AC
AC-Eingangsspannungsbereich, Betriebsbereich80–264 V AC
AC-Eingangsspannungsbereich, Leistungsbereich202–254 V AC
Netzfrequenz, Leistungsbereich47–63 Hz
AusgangsstromEinstellbar von 200 bis 700 mA
Werkseinstellung Ausgangsstrom700 mA
Ausgangsstromtoleranz±3 %
Ausgangsspannung25–77 V DC
Maximale Ausgangsspannung bei Leerlauf100 V DC
WirkungsgradBis zu 90 %
Leistungsfaktor0,99 bei Nennleistung und 230 V
Oberschwingungsanteil THD7 % bei Nennleistung und 230 V
Nenneingangsleistung46 W bei Nennausgangsleistung
Nenneingangsstrom0,2 A bei Nennausgangsleistung

LICHTTECHNISCHE DATEN

DimmbarJa
Steuerschnittstelle1–10 V
Integrierte DimmfunktionDynadimmer
DimmsteuerungAusgangsstromregelung
Dimmgrenze10–100 % gemäß Standardkonfiguration
Minimale programmierbare Ausgangsstromstärke200 mA
Minimaler Dimm-Ausgangsstrom70 mA
Ausgangsstrom-Restwelligkeit≤ 4 % bei niedrigen und hohen Frequenzen
PstLM≤ 0,04 im gesamten Betriebsbereich
SVM≤ 0,07 im gesamten Betriebsbereich
Constant Light Output (CLO LITE)Programmierbar

TECHNISCHE DATEN

HerstellerPHILIPS / Signify
ProduktserieXitanium LITE Prog LED Xtreme
ModellXi LP 40W 0.2–0.7A S1 230V C123 sXt
EAN8718699703882
Hersteller-Artikelnummer (12NC)929002103106
ProgrammierschnittstelleSimpleSet, drahtlos
Steuerfunktionen1–10 V, Dynadimmer, CLO LITE
SchutzartIP20
SchutzklasseFür Leuchten der Schutzklasse I und II geeignet
Isolierung Eingang zu AusgangSELV
MontageartEinbau in geeignete Leuchten
Umgebungstemperatur−40 bis +55 °C, unter Einhaltung der maximalen Tc-Temperatur
Maximale Gehäusetemperatur bei Fehlerfall120 °C
Relative Luftfeuchtigkeit im Betrieb10–90 %, nicht kondensierend
ZulassungenCE, ENEC, EAC, CCC, SELV und weitere Herstellerzulassungen

INSTALLATION & KOMPATIBILITÄT

  • Zur Versorgung geeigneter LED-Module mit Konstantstrom.
  • Der Ausgangsstrom muss zum verwendeten LED-Modul passen und vor der Inbetriebnahme korrekt programmiert werden.
  • Konfiguration über SimpleSet sowie die unterstützten Steuerfunktionen gemäß Herstelleranleitung.
  • Unterstützt eine 1–10V-Steuerung und die integrierte Dynadimmer-Funktion.
  • Geeignet für den Einbau in dafür ausgelegte Außenleuchten und professionelle Beleuchtungssysteme.
  • Die maximale Leitungslänge zwischen Treiber und LED-Modul beträgt 1,5 m gemäß Herstellerdatenblatt.
  • Die Anschlussleitungen müssen entsprechend den Vorgaben des Herstellers dimensioniert und abisoliert werden.
  • Die elektrische Integration muss die Schutzklasse und die Sicherheitsanforderungen der vollständigen Leuchte erfüllen.
  • Anschlussarbeiten dürfen nur durch qualifiziertes Fachpersonal erfolgen.

LEBENSDAUER & NACHHALTIGKEIT

Nennlebensdauer100.000 Stunden
LebensdauerbedingungBei Tc = 75 °C am definierten Tc-Prüfpunkt
Maximale Ausfallrate10 % bei den angegebenen Lebensdauerbedingungen
ÜbertemperaturschutzAutomatisch rückstellbar
ÜberlastschutzAutomatisch rückstellbar
KurzschlussschutzAutomatisch rückstellbar
LeerlaufschutzAutomatisch rückstellbar
EntsorgungNach den geltenden Vorgaben für Elektro- und Elektronikaltgeräte entsorgen

MAẞE

Länge123 mm
Breite, maximal79 mm
Breite, Gehäusebereich67 mm
Höhe31 mm
Befestigungslochabstand111 mm
Befestigungslochdurchmesser4,5 mm
Produktgewicht190 g

EINSATZBEREICHE

  • Straßen- und Wegebeleuchtung
  • Flächen- und Parkplatzbeleuchtung
  • Tunnelbeleuchtung
  • Industrielle Außenbeleuchtung
  • Professionelle LED-Leuchten mit Konstantstrommodulen
  • OEM-Leuchten, bei denen eine programmierbare Stromversorgung benötigt wird

BESONDERE FUNKTIONEN

  • SimpleSet: Drahtlose Konfiguration ohne Versorgung des Treibers.
  • Adjustable Output Current: Einstellbarer Ausgangsstrom von 200 bis 700 mA.
  • 1–10V-Steuerung: Externe Dimmung über ein kompatibles Steuersignal.
  • Dynadimmer: Integrierte autonome Dimmfunktion mit programmierbaren Dimmstufen.
  • CLO LITE: Programmierbare Funktion zur Unterstützung eines möglichst konstanten Lichtstroms über die Nutzungsdauer.
  • Thermischer Schutz: Programmierbare Temperaturbegrenzung des Treibers.
  • Robuste Auslegung: Schutzfunktionen gegen Kurzschluss, Überlast und Übertemperatur.
  • Hohe Überspannungsfestigkeit: Bis zu 6 kV im Gegentakt und bis zu 10 kV im Gleichtakt unter den angegebenen Prüfbedingungen.

HINWEISE

  • Der Treiber ist ein Konstantstrom-Betriebsgerät und nicht für beliebige LED-Module geeignet.
  • Ausgangsstrom, Ausgangsspannung und Leistung müssen innerhalb des zulässigen Betriebsfensters des angeschlossenen LED-Moduls liegen.
  • Die Werkseinstellung beträgt 700 mA. Vor der Inbetriebnahme muss geprüft werden, ob diese Einstellung zum LED-Modul passt.
  • Die 1–10V-Dimmfunktion benötigt eine geeignete externe Steuerung; Dynadimmer ist eine separate integrierte Funktion.
  • Die Schutzart IP20 gilt für das Betriebsgerät und bietet keinen Schutz gegen Wasser.
  • Die tatsächliche Lebensdauer hängt von Temperatur, Belastung und Betriebsbedingungen ab.

OPTIONALES ZUBEHÖR

  • Für die Konfiguration und den Einsatz sind kompatible SimpleSet-Programmiergeräte sowie passende 1–10V-Steuerkomponenten erforderlich, sofern diese Funktionen genutzt werden. Konkrete Zubehörartikel werden nur bei bestätigter Kompatibilität und eindeutig zugeordneten Artikelnummern ergänzt.

BEWERTUNG DURCH UNSERE EXPERTEN

Der PHILIPS Xitanium LP 40W ist eine flexible Lösung für professionelle LED-Beleuchtungssysteme, bei denen ein präzise einstellbarer Konstantstrom und robuste Betriebsbedingungen gefragt sind. SimpleSet vereinfacht die Konfiguration, während 1–10V, Dynadimmer und CLO LITE zusätzliche Möglichkeiten zur Anpassung der Beleuchtung bieten. Wichtig ist die fachgerechte Abstimmung des Ausgangsstroms und der Ausgangsspannung auf das verwendete LED-Modul.

Gut zu wissen

Konstantstrom richtig einstellen

Der Treiber liefert einen definierten Strom an das LED-Modul. Die Ausgangsspannung ergibt sich aus dem angeschlossenen Modul und muss im zulässigen Bereich von 25 bis 77 V DC liegen. Der programmierte Strom muss zu den Vorgaben des LED-Moduls passen.

SimpleSet-Konfiguration

SimpleSet ermöglicht die drahtlose Konfiguration des Treibers, ohne ihn während der Programmierung mit Netzspannung zu versorgen. Dadurch können Betriebsparameter bereits vor dem Einbau eingestellt werden.

1–10V und Dynadimmer

Über 1–10V lässt sich die Helligkeit mit einer kompatiblen externen Steuerung regeln. Dynadimmer ermöglicht zusätzlich eine autonome, programmierbare Dimmung, beispielsweise für zeitabhängige Beleuchtung im Außenbereich.

Wichtiger Sicherheitshinweis

Vor der Inbetriebnahme müssen Ausgangsstrom, LED-Spannungsbereich, Verdrahtung und Schutzkonzept der gesamten Leuchte geprüft werden. Die Installation ist qualifiziertem Fachpersonal vorbehalten.
