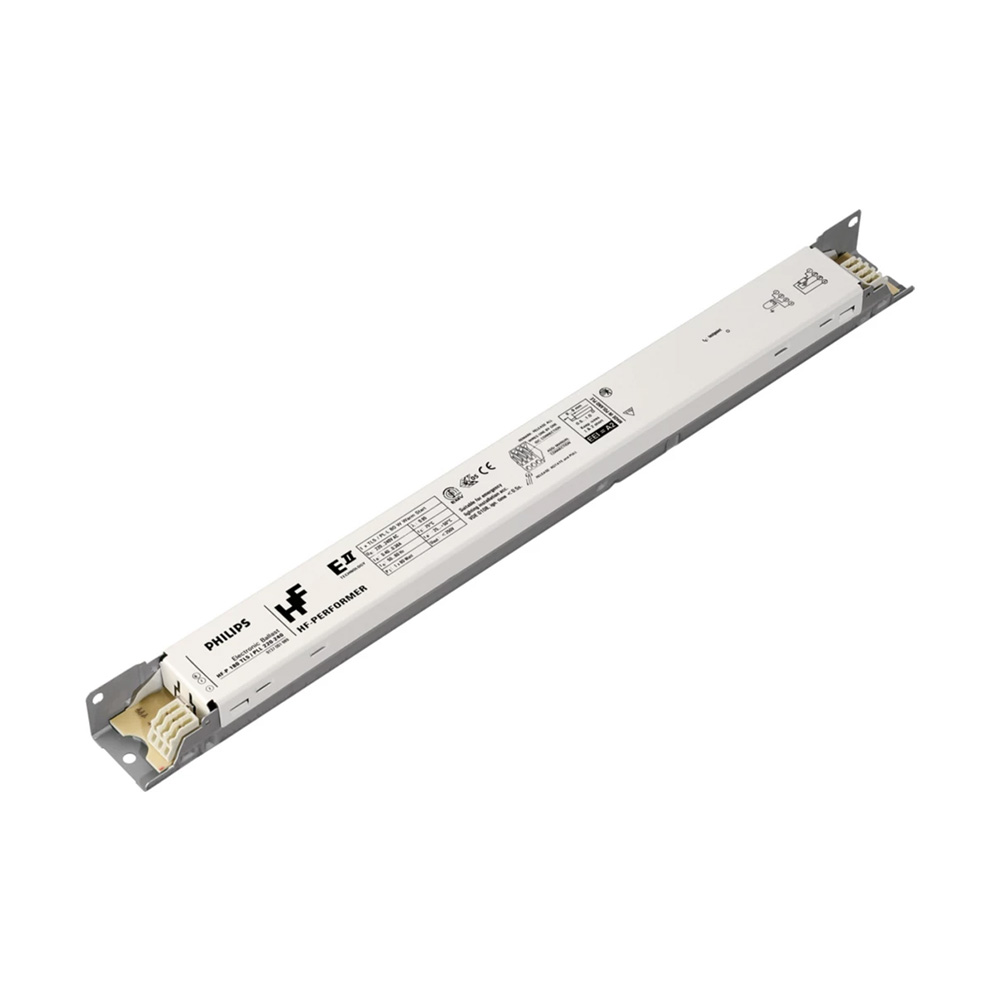

Das Philips HF-Pi 1 28/35/49/80 TL5 EII ist ein intelligentes elektronisches Vorschaltgerät für professionelle Beleuchtungsanlagen. Dank seiner Multiwatt-Technologie unterstützt es verschiedene Lampenleistungen und ermöglicht den flexiblen Einsatz mit geeigneten TL5-Leuchtstofflampen. Die automatische Lampenerkennung passt die Betriebsparameter an die angeschlossene Lampe an.
Mit einer Betriebsspannung von 220–240 V und einem kompakten Gehäuse eignet sich das Vorschaltgerät für den Einbau in passende Leuchten. Die HF-Performer Intelligent Technologie unterstützt einen effizienten Betrieb und ermöglicht den Austausch kompatibler TL5 HE- und HO-Lampen gleicher Länge.
IHRE VORTEILE AUF EINEN BLICK
- Elektronisches Hochfrequenz-Vorschaltgerät für eine Leuchtstofflampe
- Multiwatt-Technologie für 28 W, 35 W, 49 W und 80 W
- Geeignet für kompatible TL5 HE- und HO-Leuchtstofflampen
- Automatische Erkennung der angeschlossenen Lampe
- Automatische Anpassung der Betriebsparameter
- Netzspannung von 220–240 V
- Netzfrequenz von 50–60 Hz
- Kompaktes Gehäuse mit 360 × 30 × 22 mm
- Schutzart IP20
ELEKTRISCHE & LEISTUNGSDATEN
| Gerätetyp | Elektronisches Hochfrequenz-Vorschaltgerät |
| Lampenanzahl | 1 Lampe |
| Unterstützte Lampenleistungen | 28 W / 35 W / 49 W / 80 W |
| Nennspannung | 220–240 V AC |
| Netzfrequenz | 50–60 Hz |
| Maximaler Einschaltstrom | 31 A |
| Einschaltstromdauer | 0,35 ms |
| Maximaler Ableitstrom | 0,5 mA |
| Produkte je Leitungsschutzschalter | 12 Stück bei 16 A, Charakteristik B |
| Dimmbar | Nein |
| Energieeffizienzindex | A2 BAT |
LICHTTECHNISCHE DATEN
| Leuchtmittel | Geeignete TL5-Leuchtstofflampen |
| Lichtstrom | Abhängig vom angeschlossenen Leuchtmittel |
| Farbtemperatur | Abhängig vom angeschlossenen Leuchtmittel |
| Lichtfarbe | Abhängig vom angeschlossenen Leuchtmittel |
| Farbwiedergabe | Abhängig vom angeschlossenen Leuchtmittel |
TECHNISCHE DATEN
| Hersteller | Philips |
| Produktserie | HF-Performer Intelligent |
| Produktbezeichnung | HF-Pi 1 28/35/49/80 TL5 EII |
| Hersteller-Bestellcode | 86249200 |
| Materialnummer (12NC) | 913700652566 |
| Technologie | Elektronisches Hochfrequenz-Vorschaltgerät |
| Kompatible Lampen | TL5 HE- und HO-Leuchtstofflampen |
| Automatische Lampenerkennung | Ja |
| Anschluss Eingang | Steckklemmen |
| Anschluss Ausgang | Steckklemmen |
| Schutzart | IP20 |
| Umgebungstemperatur | -25 °C bis +50 °C |
| Maximale Gehäusetemperatur (T-Case) | 75 °C |
| Norm | IEC 61347-2-3 |
| Zulassungen | CE, ENEC, VDE-EMV |
| Umweltstandard | ISO 14001 |
| Nettogewicht | 247 g |
MAẞE
| Länge | 360 mm |
| Breite | 30 mm |
| Höhe | 22 mm |
| Montagemaß Länge | 350 mm |
| Befestigungsbohrung | 4,2 mm |
EINSATZBEREICHE
- Professionelle Innenbeleuchtungsanlagen
- Büro- und Verwaltungsgebäude
- Gewerbliche Beleuchtungsanlagen
- Leuchten mit geeigneten TL5 HE- und HO-Leuchtstofflampen
- Modernisierung und Instandhaltung bestehender Leuchtenanlagen
BESONDERE FUNKTIONEN
- Automatische Erkennung der angeschlossenen Lampe
- Automatische Anpassung der Betriebsparameter an das Leuchtmittel
- Multiwatt-Ausführung für verschiedene Lampenleistungen
- Flexible Verwendung kompatibler TL5 HE- und HO-Lampen gleicher Länge
- Elektronischer Hochfrequenzbetrieb
- Kompakte und leichte Bauform
OPTIONALES ZUBEHÖR
Für den Betrieb wird eine kompatible TL5-Leuchtstofflampe benötigt. Die Auswahl des Leuchtmittels muss zur vorgesehenen Lampenleistung und zur technischen Freigabe des Vorschaltgeräts passen.
HINWEISE
- Das Vorschaltgerät ist für den Betrieb mit einer geeigneten Leuchtstofflampe ausgelegt.
- Die zulässigen Lampenleistungen von 28 W, 35 W, 49 W und 80 W beachten.
- Beim Austausch müssen Lampentyp und Lampenlänge mit den technischen Anforderungen des Vorschaltgeräts übereinstimmen.
- Das Gerät ist für Innenanwendungen vorgesehen.
- Bei Außenanwendungen muss die Leuchte mindestens Schutzklasse I besitzen und ausreichend gegen Wasser und Staub geschützt sein.
- Der elektrische Anschluss darf ausschließlich durch qualifiziertes Fachpersonal erfolgen.
BEWERTUNG DURCH UNSERE EXPERTEN
Das Philips HF-Pi 1 28/35/49/80 TL5 EII ist eine flexible Lösung für professionelle Beleuchtungsanlagen mit geeigneten TL5-Leuchtstofflampen. Die Multiwatt-Technologie und automatische Lampenerkennung vereinfachen die Auswahl und den Austausch kompatibler Leuchtmittel.
Besonders praktisch ist die Kombination aus vier unterstützten Leistungsstufen und der kompakten Bauform. Damit eignet sich das Vorschaltgerät für unterschiedliche Leuchtenkonzepte und die Instandhaltung bestehender Beleuchtungsanlagen. Für einen zuverlässigen Betrieb sollten Lampentyp, Leistung und Einbausituation vor der Installation geprüft werden.
Gut zu wissen
Multiwatt-Technologie
Das Vorschaltgerät unterstützt vier Lampenleistungen: 28 W, 35 W, 49 W und 80 W. Dadurch kann es in unterschiedlichen geeigneten Beleuchtungsanlagen eingesetzt werden.
Automatische Lampenerkennung
Das Gerät erkennt die angeschlossene kompatible Lampe und passt seine Betriebsparameter automatisch an. Das erleichtert den Einsatz unterschiedlicher geeigneter TL5-Lampen.
Kompakte Abmessungen
Mit 360 mm Länge, 30 mm Breite und 22 mm Höhe lässt sich das Vorschaltgerät in geeignete Leuchtengehäuse integrieren. Prüfen Sie vor der Montage die verfügbaren Einbaumaße.
Auf die passende Lampe achten
Das HF-Pi ist für kompatible TL5 HE- und HO-Leuchtstofflampen ausgelegt. Lampenleistung und Lampenlänge müssen mit den technischen Anforderungen des Vorschaltgeräts übereinstimmen.
