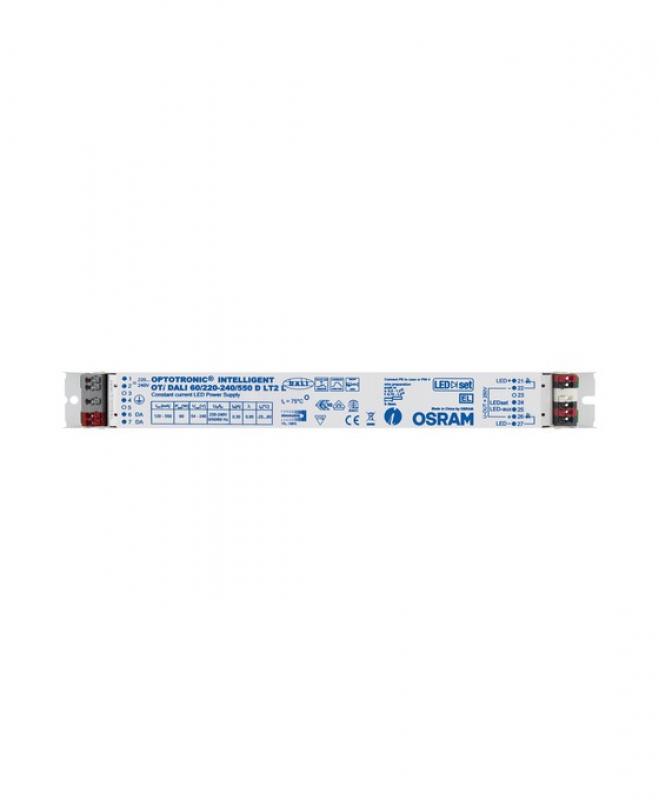

OSRAM OPTOTRONIC© Intelligent – Dimmable DALI (non-isolated) OTi DALI 60/220…240/550 D LT2 L

Elektrische Daten
Nennleistung     60,00 W
Nennausgangsleistung     6.4…60 W
Nennspannung     220…240 V
Nennausgangsspannung     54…240 V 1)
Eingangsspannung AC     198…264 V 2)
Eingangsspannung DC     176…276 V
U-OUT (Arbeitsspannung)     < 250 V
Nennstrom     0,55 A
Nennausgangsstrom     120…550 mA 3)
Einschaltstrom     25 A 4)
Ausgangsstromtoleranz     ±3 % 5)
Ausgangs-Rippelstrom (100 Hz)     < 1 %
Netzfrequenz     0/50/60 Hz
Oberschwingungsgehalt     < 10 %
Netzleistungsfaktor λ     > 0,95 6)
EVG-Effizienz     ≤93 % 7)
Geräteverlustleistung     5 W 8)
Max. Anz. EVG an Sicherungsaut. 10 A (B)     15
Max. Anz. EVG an Sicherungsaut. 16 A (B)     24
Max. Anz. EVG an Sicherungsaut. 25 A (B)     37
Stoßspannungsfestigkeit (L/N – Erde)     2 kV
Stoßspannungsfestigkeit (L – N)     1 kV
Galvanische Trennung     Nicht isoliert
Verlustleistung im Stand-By-Betrieb     < 0.25 W
Flimmer-Messgröße (Pst LM)     ≤1
1) Maximal 250 V
2) Zulässiger Spannungsbereich
3) ±5%
4) Bei 280 µs
5) Bei Verwendung von DALI
6) Volllast bei 230 V
7) Bei Volllast und 230 V
8) Maximum
Photometrische Daten
Flimmer-Messgröße (Pst LM)     ≤1
Messgröße für Stro-boskop-Effekte (SVM)     ≤0.4
Maße & Gewicht
Länge     280,00 mm
Lochmaßabstand Länge     270,0 mm
Breite     30.00 mm
Höhe     21.00 mm
Leitungsquerschnitt eingangsseitig     0.5…1.5 mm² 1)
Leitungsquerschnitt ausgangsseitig     0.5…1.5 mm² 1)
Abisolierlänge eingangsseitig     8.5…9.5 mm
Abisolierlänge ausgangsseitig     8.5…9.5 mm
Produktgewicht     205,00 g
1) Massive oder flexible Adern
Farben & Materialien
Produktfarbe     Weiß
Gehäuse     Metall
Gehäusematerial     Metall
Temperaturen & Betriebsbedingungen
Umgebungstemperaturbereich     -25…+60 °C
Maximale Temperatur am Messpunkt tc     75 °C
Max. Gehäusetemperatur im Fehlerfall     110 °C
Zulässige rel. Luftfeuchte beim Betrieb     5…85 % 1)
1) max. 56 d/y bei 85%
Lebensdauer
EVG Lebensdauer     50000 h, 100000 h 1)
1) Bei maximum Tc = 75°C / 10% Ausfallrate / Bei Tc = 65 °C / 10 % Ausfallrate
Zusätzliche Produktdaten
Gekapselt     Nein
Einsatzmöglichkeiten
Dimmbar     Ja
DIM-Schnittstelle     DALI-2, Touch DIM, Touch DIM Sensor
Dimmbereich     1…100 % 1)
Übertemperaturschutz     Automatisch reversibel
Überlastschutz     Automatisch reversibel
Kurzschlussschutz     Automatisch reversibel
Leerlauffestigkeit     Ja
Maximale Leitungslänge EVG/Lampe REM     2,0 m
Geeignet für Leuchten mit Schutzklasse     I
Geeignet für Notlicht     Ja
Anschlussart ausgangsseitig     Federkraftklemme
1) Für maximalen Nennausgangsstrom
Zertifikate & Standards
Prüfzeichen - Zulassung     CE, EL, ENEC 10, VDE-EMC, CCC, RCM
Normen     Gemäß EN 61347-1, Gemäß EN 61347-2-13, Gemäß EN 55015, Gemäß EN 61547, Gemäß EN 61000-3-2, Gemäß EN 62384, Gemäß EN 62386
Schutzklasse     I
Schutzart     IP20
