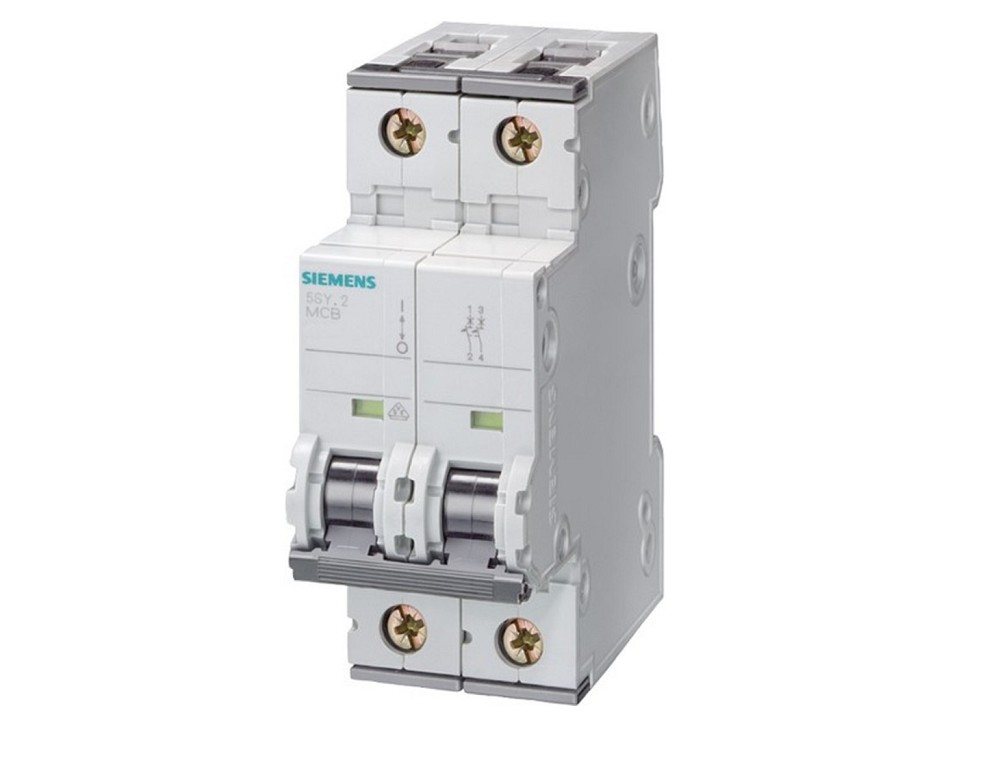

SIEMENS 5SY6510-7 Leitungsschutzschalter – SENTRON Schutz für sichere Elektroinstallationen
Der SIEMENS 5SY6510-7 Leitungsschutzschalter ist ein hochwertiger Sicherungsautomat aus der bewährten SENTRON 5SY-Serie und schützt elektrische Leitungen zuverlässig vor Überlast und Kurzschluss.
Mit einer Bemessungsspannung von 230 V AC, einer C-Charakteristik und einem Bemessungsstrom von 10 A eignet sich dieser Leitungsschutzschalter ideal für Stromkreise in Wohngebäuden, Zweckbauten sowie speziellen Industrieanwendungen.
Die 1+N-polige Ausführung kombiniert einen geschützten Außenleiter mit einem mitschaltenden Neutralleiter und ermöglicht eine sichere Abschaltung des Stromkreises. Mit einem Bemessungsschaltvermögen von 6 kA nach EN 60898 gewährleistet der Siemens Sicherungsautomat eine zuverlässige Fehlerabschaltung und erhöht den Personen- und Anlagenschutz.
Die Leitungsschutzschalter der Siemens SENTRON 5SY-Serie zeichnen sich durch eine einfache Installation und hohe Flexibilität aus. Die Montage und Demontage erfolgt werkzeuglos über einen praktischen Zweifachschieber. Durch die Doppelkammerklemme können Leiter und Sammelschienen flexibel kombiniert werden.
Die rückseitig angeordnete Sammelschiene ermöglicht eine einfache und übersichtliche Einspeisung. Zusätzlich ist der Leitungsschutzschalter mit dem umfangreichen und einheitlichen Zubehörsystem der gesamten 5SY-Serie kompatibel.
Technische Daten
Elektrische Daten
• Hersteller: Siemens Dig.Industr.
• Produktreihe: SENTRON 5SY
• Artikelnummer: 5SY65107
• EAN: 4001869247885
• Gerätetyp: Leitungsschutzschalter
• Bemessungsspannung: 230 V AC
• Bemessungsstrom: 10 A
• Auslösecharakteristik: C
• Polzahl gesamt: 2
• Anzahl abgesicherter Pole: 1
• Ausführung: 1+N-polig
• Mitschaltender Neutralleiter: Ja
• Bemessungsisolationsspannung Ui: 250 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
• Spannungsart: AC
• Frequenz: 50 Hz
• Energiebegrenzungsklasse: 3
Konstruktion und Montage
• Einbautiefe: 70 mm
• Breite in Teilungseinheiten: 2 TE
• Montageart: DIN-Hutschiene
• Unterputzmontage: Nein
• Zusatzeinrichtungen möglich: Ja
• Werkzeuglose Montage und Demontage über Zweifachschieber
• Flexible Kombination von Leitern und Sammelschienen durch Doppelkammerklemme
• Einfache Einspeisung über rückseitige Sammelschiene
Schutz und Sicherheit
• Schutzart: IP20
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3
• Umgebungstemperatur Betrieb: -25 °C bis +55 °C
• Explosionsgeschützt: Nein
• Sicherer Schutz vor Überlast und Kurzschluss
Anschlussdaten
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75–35 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75–35 mm²
Material und Ausführung
• Hersteller: Siemens
• Serie: SENTRON 5SY
• Bauform: Modularer Leitungsschutzschalter
• Farbe: Weiß
• Einbaugerät für Elektroverteilungen und Schaltanlagen
Einsatzbereiche
• Wohngebäude
• Hausinstallationen
• Zweckbau
• Gewerbegebäude
• Industrieanlagen
• Unterverteilungen
• Beleuchtungsstromkreise
• Steckdosenstromkreise
• Energieverteilungen
• Schaltanlagen
Vorteile des Siemens 5SY6510-7 Leitungsschutzschalters
• Hochwertiger Leitungsschutzschalter aus der Siemens SENTRON Serie
• Zuverlässiger Schutz vor Überlast und Kurzschluss
• 1+N-polige Ausführung mit mitschaltendem Neutralleiter
• C10A Charakteristik für vielseitige Anwendungen
• 10 A Nennstrom für sichere Stromkreisabsicherung
• 6 kA Ausschaltvermögen nach EN 60898
• Werkzeuglose Montage und Demontage
• Flexible Verdrahtung durch Doppelkammerklemme
• Einfache Einspeisung über rückseitige Sammelschiene
• Einheitliches Zubehör für alle 5SY-Leitungsschutzschalter
• Kompakte Bauform mit 70 mm Einbautiefe
• Bewährte Siemens Qualität für professionelle Elektroinstallationen
Expertenbewertung
Der Siemens 5SY6510-7 Leitungsschutzschalter ist eine zuverlässige Schutzkomponente für moderne Elektroinstallationen und überzeugt durch die bewährte SENTRON 5SY-Technologie. Die Kombination aus 1+N-poliger Ausführung, C10A Charakteristik und einem Ausschaltvermögen von 6 kA macht ihn ideal für zahlreiche Anwendungen in Wohngebäuden, Gewerbe und Industrie.
Dank der einfachen Montage, der flexiblen Anschlussmöglichkeiten und des umfangreichen Zubehörsystems bietet dieser Siemens Leitungsschutzschalter eine sichere und langlebige Lösung für professionelle Elektroverteilungen.
