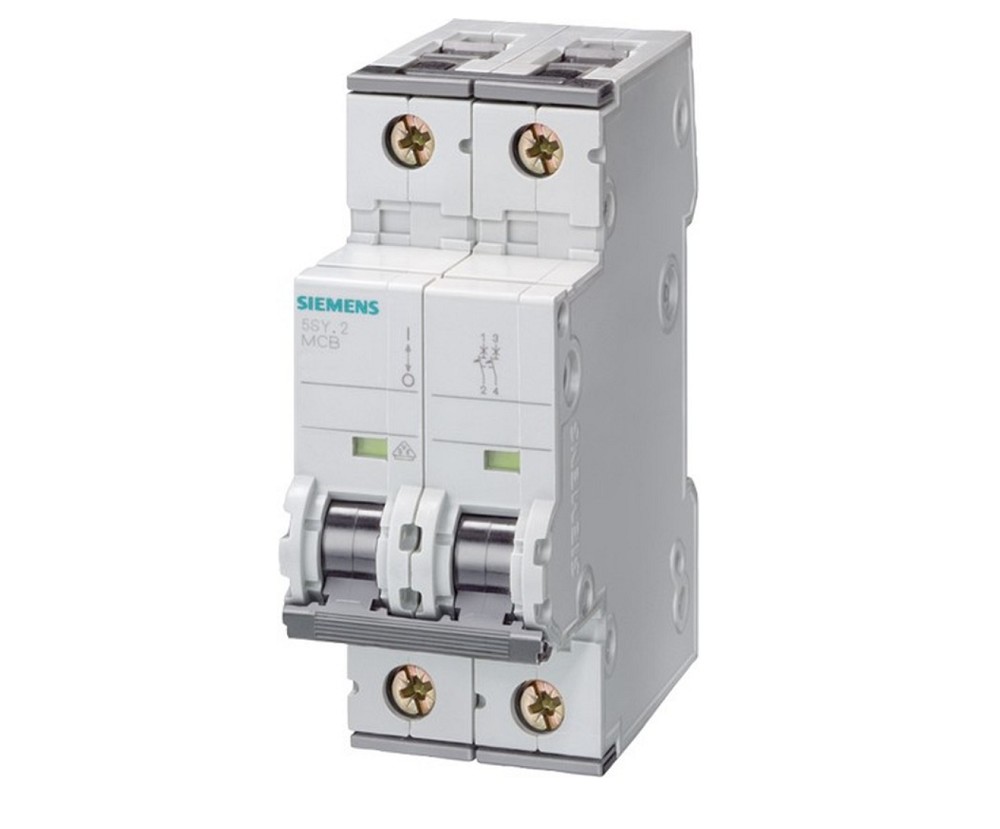

Siemens SENTRON 5SY6506-7 Leitungsschutzschalter – sicherer Schutz für einphasige Stromkreise mit Neutralleiter
Der Siemens SENTRON Leitungsschutzschalter 5SY6506-7 ist ein hochwertiger Sicherungsautomat zum zuverlässigen Schutz vor Kurzschluss und Überlast. Er wurde für den Einsatz in Wohngebäuden, Gewerbeobjekten sowie industriellen Elektroinstallationen entwickelt und bietet die bewährte Qualität der Siemens SENTRON Schutzgeräte.
Mit einer C-Auslösecharakteristik eignet sich der Leitungsschutzschalter besonders für Stromkreise mit erhöhten Einschaltströmen, beispielsweise bei Netzteilen, Transformatoren, kleinen Motoren oder technischen Anlagen. Der Bemessungsstrom von 6 A ermöglicht eine zuverlässige Absicherung empfindlicher Verbraucher.
Die 1+N-polige Ausführung mit mitschaltendem Neutralleiter sorgt für eine vollständige Trennung des Stromkreises und erhöht die Sicherheit bei Wartungs- und Installationsarbeiten.
Mit einem Bemessungsschaltvermögen von 6 kA nach EN 60898 sowie einer Ausschaltleistung von bis zu 30 kA nach IEC 60947-2 erfüllt der Leitungsschutzschalter auch hohe Anforderungen an den Kurzschlussschutz.
Die werkzeuglose Montage und Demontage über den integrierten Zweifachschieber ermöglicht eine schnelle Installation auf der Hutschiene. Dank der Doppelkammerklemmen lassen sich Leiter und Sammelschienen flexibel kombinieren. Die rückseitige Sammelschiene erleichtert die Einspeisung und sorgt für eine übersichtliche Verdrahtung.
Als Bestandteil des Siemens SENTRON Systembaukastens kann der Leitungsschutzschalter jederzeit mit passendem Zubehör erweitert werden und eignet sich für professionelle Energieverteilungen jeder Größe.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SY
• Typ: 5SY6506-7
• Hersteller-Art.-Nr.: 5SY65067
• EAN: 4001869247861
• Produktart: Leitungsschutzschalter / Sicherungsautomat
• Zolltarifnummer: 85362010
• Ursprungsland: Deutschland
• Explosionsgeschützt: Nein
Elektrische Daten
• Bemessungsstrom: 6 A
• Bemessungsspannung: 230 V AC
• Spannungsart: AC
• Frequenz: 50 Hz
• Auslösecharakteristik: C
• Bemessungsisolationsspannung Ui: 250 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Energiebegrenzungsklasse: 3
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3
Schaltvermögen
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 30 kA
Polzahl und Ausführung
• Polzahl gesamt: 2
• Anzahl abgesicherter Pole: 1
• Ausführung: 1+N-polig
• Mitschaltender Neutralleiter: Ja
• Zusatzeinrichtungen möglich: Ja
Mechanische Daten
• Einbautiefe: 70 mm
• Breite in Teilungseinheiten: 2
• Schutzart: IP20
• Unterputzmontage: Nein
• Umgebungstemperatur Betrieb: -25 bis +55 °C
Anschlussdaten
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75–35 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75–35 mm²
Ausstattung
• Sicherer Kurzschluss- und Überlastschutz
• C-Auslösecharakteristik für höhere Einschaltströme
• 1+N-Ausführung mit schaltendem Neutralleiter
• Werkzeuglose Montage und Demontage
• Doppelkammerklemmen für flexible Verdrahtung
• Rückseitige Sammelschiene für einfache Einspeisung
• Erweiterbar mit Siemens SENTRON Zubehör
Einsatzbereiche
• Wohngebäude
• Zweckbauten
• Gewerbliche Elektroinstallationen
• Maschinensteuerungen
• Energieverteilungen
• Schaltschrankbau
• Automatisierungstechnik
• Einphasige Stromkreise mit Neutralleiter
Vorteile des Siemens SENTRON 5SY6506-7
• Zuverlässiger Schutz vor Kurzschluss und Überlast
• C-Charakteristik für erhöhte Einschaltströme
• Sichere Abschaltung durch mitschaltenden Neutralleiter
• Kompakte Bauweise mit 2 Teilungseinheiten
• Hohes Ausschaltvermögen bis 30 kA nach IEC 60947-2
• Werkzeuglose Montage auf DIN-Hutschiene
• Flexible Verdrahtung bis 35 mm² Leiterquerschnitt
• Erweiterbar mit dem SENTRON Systemzubehör
• Robuste Siemens Industriequalität
• Ideal für professionelle Elektroinstallationen
Expertenbewertung
Der Siemens SENTRON 5SY6506-7 ist ein hochwertiger 1+N-poliger Leitungsschutzschalter für moderne Elektroinstallationen mit erhöhten Sicherheitsanforderungen. Die Kombination aus C-Auslösecharakteristik, schaltendem Neutralleiter, hoher Kurzschlussfestigkeit und einfacher Montage macht ihn zur idealen Lösung für Wohngebäude, Gewerbe und industrielle Anwendungen. Durch die vollständige Integration in das Siemens SENTRON System profitieren Anwender von maximaler Flexibilität und langfristiger Betriebssicherheit.
