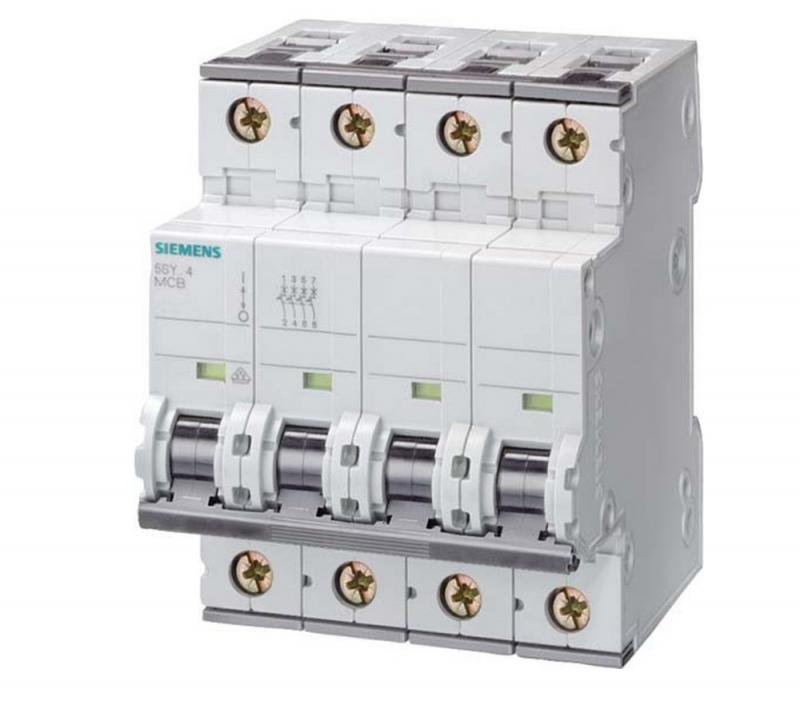

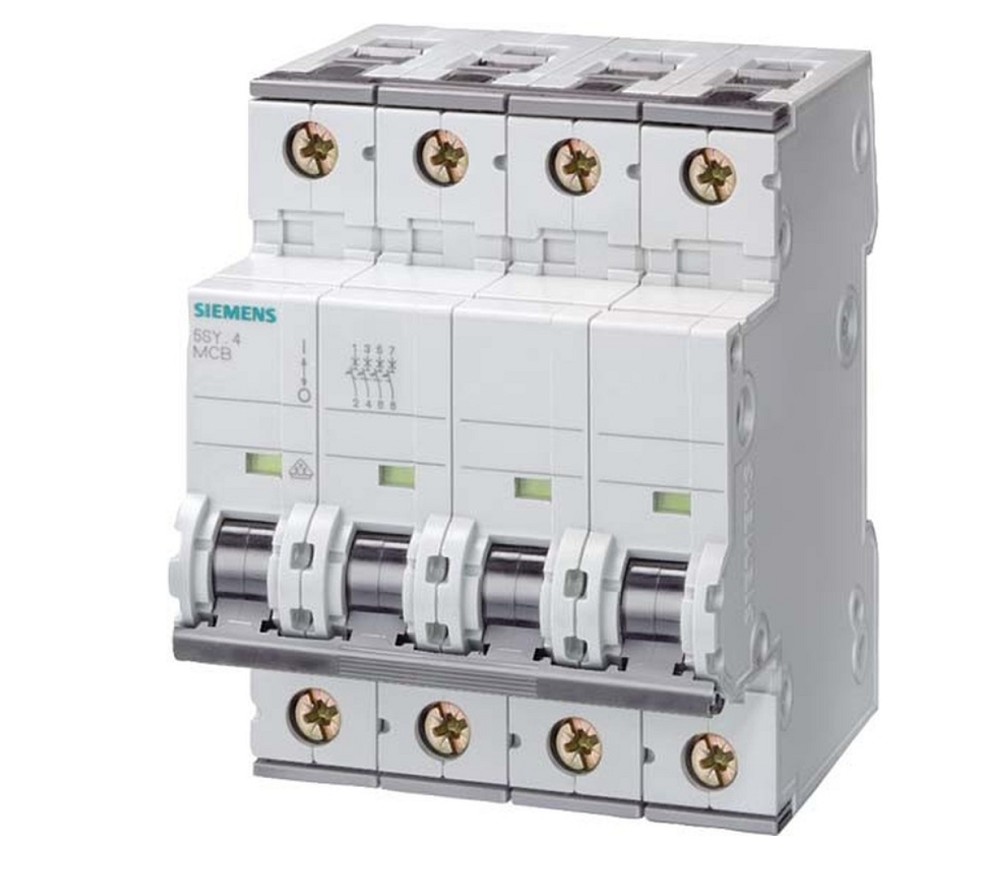

Siemens SENTRON 5SY6420-7 Leitungsschutzschalter – sicherer Schutz für vierpolige Stromkreise
Der Siemens SENTRON Leitungsschutzschalter 5SY6420-7 ist ein hochwertiges Schutzgerät für moderne Elektroinstallationen in Gebäuden, Gewerbe und Industrie. Er schützt Leitungen und angeschlossene Betriebsmittel zuverlässig vor Überlast sowie Kurzschluss und sorgt für eine sichere Abschaltung im Fehlerfall.
Mit einem Bemessungsstrom von 20 A und der C-Auslösecharakteristik eignet sich der Leitungsschutzschalter besonders für Stromkreise mit erhöhten Einschaltströmen, beispielsweise bei Motoren, Transformatoren oder elektrischen Anlagen mit kurzzeitig höheren Anlaufströmen.
Die 4-polige Ausführung ermöglicht die Absicherung von vierphasigen Stromkreisen und Drehstromsystemen. Das Bemessungsschaltvermögen von 6 kA nach EN 60898 sowie bis zu 15 kA nach IEC 60947-2 gewährleistet einen zuverlässigen Schutz auch bei hohen Kurzschlussströmen.
Die Siemens SENTRON 5SY-Serie überzeugt durch eine komfortable und effiziente Installation. Der integrierte Zweifachschieber ermöglicht eine werkzeuglose Montage und Demontage. Die Doppelkammerklemme erlaubt eine flexible Kombination von Leitern und Sammelschienen und sorgt für eine sichere Verbindung.
Durch die rückseitig angeordnete Sammelschiene kann die Einspeisung besonders übersichtlich und platzsparend ausgeführt werden. Das umfangreiche SENTRON Zubehör ist für die gesamte 5SY-Serie einheitlich nutzbar und ermöglicht eine flexible Erweiterung der Schutzlösung.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SY
• Typ: 5SY6420-7
• Hersteller-Art.-Nr.: 5SY64207
• EAN: 4001869247465
• Produktart: Leitungsschutzschalter / Sicherungsautomat
• Zolltarifnummer: 85362010
• Ursprungsland: Deutschland
• Explosionsgeschützt: Nein
Elektrische Daten
• Bemessungsstrom: 20 A
• Bemessungsspannung: 400 V AC
• Spannungsart: AC
• Frequenz: 50 Hz
• Auslösecharakteristik: C
• Bemessungsisolationsspannung Ui: 440 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3
• Energiebegrenzungsklasse: 3
Schaltvermögen
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Polzahl und Ausführung
• Polzahl gesamt: 4
• Anzahl abgesicherter Pole: 4
• Ausführung: 4-polig
• Mitschaltender Neutralleiter: Nein
• Zusatzeinrichtungen möglich: Ja
Mechanische Daten
• Einbautiefe: 70 mm
• Breite in Teilungseinheiten: 4
• Schutzart: IP20
• Unterputzmontage: Nein
• Umgebungstemperatur Betrieb: -25 bis +55 °C
Anschlussdaten
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75–35 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75–35 mm²
• Anschluss über Doppelkammerklemme möglich
Ausstattung
• Werkzeuglose Montage und Demontage über Zweifachschieber
• Flexible Kombination von Leitern und Sammelschienen
• Rückseitige Sammelschiene für einfache Einspeisung
• Einheitliches Zubehörsystem für Siemens SENTRON 5SY
• Berührungs- und Umgreifschutz integriert
• Geeignet für Hutschienenmontage
Einsatzbereiche
• Wohngebäude
• Zweckbauten
• Gewerbliche Elektroinstallationen
• Industrieanlagen
• Schaltschrankbau
• Energieverteilungen
• Automatisierungstechnik
• Drehstromsysteme
• Gebäudetechnik
Vorteile des Siemens SENTRON 5SY6420-7
• Sicherer Schutz vor Überlast und Kurzschluss
• 20 A Bemessungsstrom für vielseitige Anwendungen
• C-Charakteristik für Verbraucher mit höheren Einschaltströmen
• 4-polige Ausführung für umfangreiche Stromkreise
• Hohes Schaltvermögen bis 15 kA nach IEC 60947-2
• Schnelle Installation durch werkzeuglose Montage
• Flexible Verdrahtung mit Doppelkammerklemme
• Anschlussmöglichkeiten bis 35 mm²
• Erweiterbar mit Siemens SENTRON Zubehör
• Robuste Bauweise für professionelle Anwendungen
• Bewährte Siemens Qualität für sichere Energieverteilungen
Expertenbewertung
Der Siemens SENTRON 5SY6420-7 ist ein zuverlässiger 4-poliger Leitungsschutzschalter für anspruchsvolle Elektroinstallationen in Gebäuden, Gewerbe und Industrie. Mit seiner C-Auslösecharakteristik, dem hohen Kurzschlussschutz und der komfortablen SENTRON Installationstechnik bietet er eine sichere und flexible Lösung für moderne Niederspannungsverteilungen. Die Kombination aus kompakter Bauweise, einfacher Erweiterbarkeit und bewährter Siemens Qualität macht diesen Leitungsschutzschalter zu einer professionellen Wahl für vielfältige Anwendungen.
