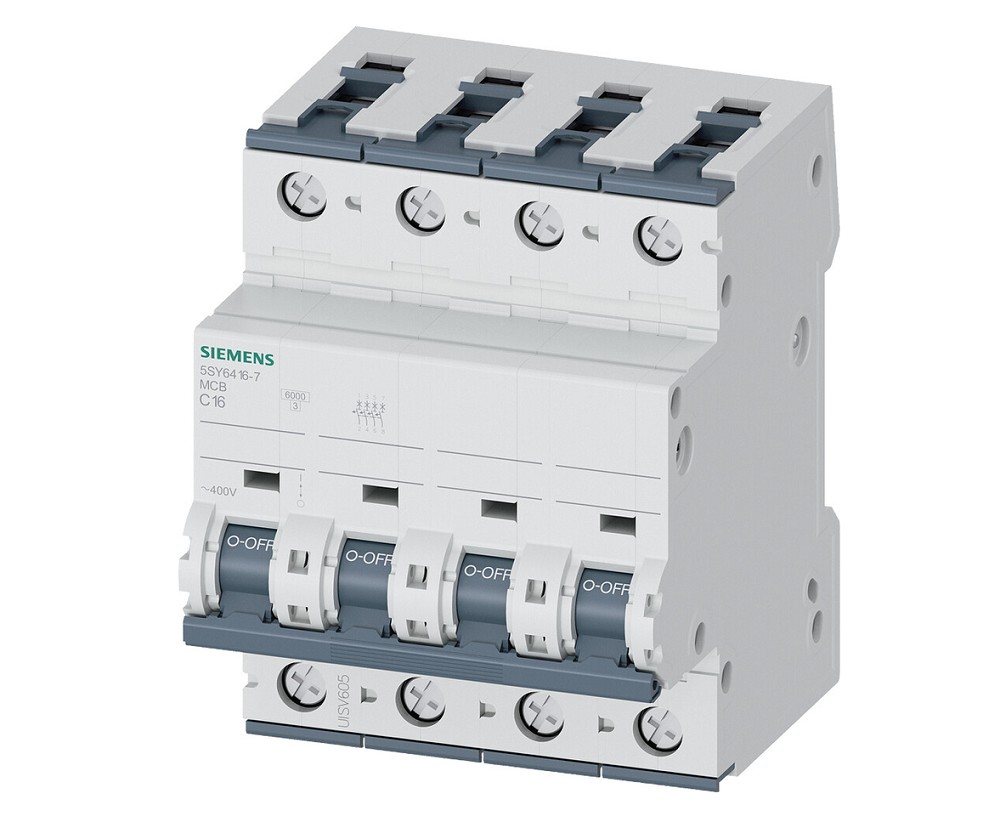

SIEMENS 5SY6416-7 Leitungsschutzschalter – zuverlässiger Schutz für Drehstrominstallationen
Der SIEMENS 5SY6416-7 Leitungsschutzschalter ist ein hochwertiger Sicherungsautomat aus der bewährten SENTRON 5SY-Serie und schützt elektrische Leitungen zuverlässig vor Überlast und Kurzschluss.
Mit einer Bemessungsspannung von 400 V AC, einer C-Auslösecharakteristik und einem Bemessungsstrom von 16 A eignet sich dieser Leitungsschutzschalter besonders für anspruchsvolle Anwendungen in Wohngebäuden, Zweckbauten und industriellen Elektroinstallationen.
Die 4-polige Ausführung ermöglicht die Absicherung von dreiphasigen Stromkreisen und bietet eine sichere Abschaltung aller angeschlossenen Leiter. Mit einem Bemessungsschaltvermögen von 6 kA nach EN 60898 sorgt der Siemens Sicherungsautomat für eine zuverlässige Fehlerabschaltung und erhöht den Schutz von Personen und Anlagen.
Die Leitungsschutzschalter der Siemens SENTRON 5SY-Serie überzeugen durch eine komfortable Installation und hohe Flexibilität. Die Montage und Demontage erfolgt werkzeuglos über den praktischen Zweifachschieber. Durch die integrierte Doppelkammerklemme können Leiter und Sammelschienen flexibel kombiniert werden.
Die rückseitige Sammelschiene ermöglicht eine einfache und übersichtliche Einspeisung. Zusätzlich ist der Leitungsschutzschalter mit dem umfangreichen Zubehörsystem der gesamten 5SY-Serie kompatibel.
Technische Daten
Elektrische Daten
• Hersteller: Siemens Dig.Industr.
• Artikelnummer: 5SY64167
• EAN: 4001869247458
• Produktreihe: SENTRON 5SY
• Gerätetyp: Leitungsschutzschalter
• Bemessungsspannung: 400 V AC
• Bemessungsstrom: 16 A
• Auslösecharakteristik: C
• Polzahl gesamt: 4
• Anzahl abgesicherter Pole: 4
• Mitschaltender Neutralleiter: Nein
• Bemessungsisolationsspannung Ui: 440 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
• Spannungsart: AC
• Frequenz: 50 Hz
• Energiebegrenzungsklasse: 3
Konstruktion und Montage
• Einbautiefe: 70 mm
• Breite in Teilungseinheiten: 4 TE
• Montageart: DIN-Hutschiene
• Unterputzmontage: Nein
• Zusatzeinrichtungen möglich: Ja
• Werkzeuglose Montage und Demontage über Zweifachschieber
• Flexible Verbindung von Leitern und Sammelschienen durch Doppelkammerklemme
• Einfache Einspeisung über rückseitige Sammelschiene
Schutz und Sicherheit
• Schutzart: IP20
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3
• Umgebungstemperatur Betrieb: -25 °C bis +55 °C
• Explosionsgeschützt: Nein
• Sicherer Schutz vor Überlast und Kurzschluss
Anschlussdaten
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75–35 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75–35 mm²
Material und Ausführung
• Hersteller: Siemens
• Serie: SENTRON 5SY
• Bauform: Modularer Leitungsschutzschalter
• Ursprungsland: Deutschland
• Farbe: Weiß
Einsatzbereiche
• Wohngebäude
• Mehrfamilienhäuser
• Gewerbegebäude
• Industrieanlagen
• Drehstromverteilungen
• Unterverteilungen
• Schaltschränke
• Energieverteilungen
• Elektroinstallationen aller Art
Vorteile des Siemens 5SY6416-7 Leitungsschutzschalters
• Original Siemens SENTRON Schutzgerät
• Zuverlässiger Schutz vor Überlast und Kurzschluss
• 4-polige Ausführung für Drehstromsysteme
• C16A Charakteristik für vielseitige Anwendungen
• 16 A Bemessungsstrom
• 6 kA Ausschaltvermögen nach EN 60898
• Werkzeuglose Montage und Demontage
• Flexible Verdrahtung durch Doppelkammerklemme
• Einfache Integration in Sammelschienenverbände
• Einheitliches Zubehörsystem innerhalb der 5SY-Serie
• Kompakte Bauform mit 70 mm Einbautiefe
• Hohe Siemens Qualität für professionelle Elektroinstallationen
Expertenbewertung
Der Siemens 5SY6416-7 Leitungsschutzschalter ist eine professionelle Lösung für die Absicherung von Drehstromkreisen in modernen Elektroinstallationen. Durch die 4-polige Ausführung, die C16A Charakteristik und das 6 kA Ausschaltvermögen eignet er sich ideal für Anwendungen in Wohngebäuden, Gewerbe und Industrie.
Die bewährte SENTRON 5SY-Technologie kombiniert hohe Sicherheit mit einfacher Installation. Dank werkzeugloser Montage, flexibler Anschlussmöglichkeiten und der Kompatibilität mit Siemens Zubehör bietet dieser Leitungsschutzschalter eine langlebige und zuverlässige Lösung für professionelle Energieverteilungen.
