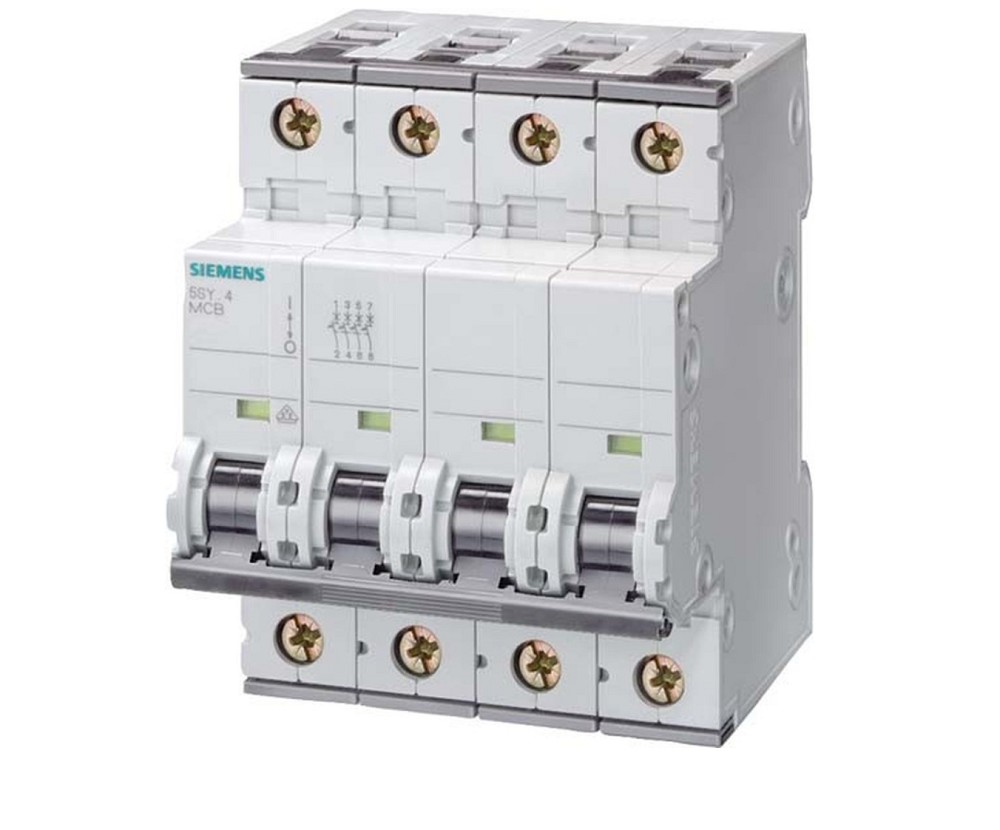

Siemens SENTRON 5SY6410-7 Leitungsschutzschalter – sicherer Schutz für mehrpolige Stromkreise
Der Siemens SENTRON Leitungsschutzschalter 5SY6410-7 ist ein hochwertiges Schutzgerät für moderne Niederspannungsinstallationen. Er schützt elektrische Leitungen und angeschlossene Betriebsmittel zuverlässig vor Überlast und Kurzschluss und sorgt damit für eine sichere Abschaltung im Fehlerfall.
Mit einer C-Auslösecharakteristik ist der Leitungsschutzschalter besonders für Anwendungen geeignet, bei denen kurzzeitig höhere Einschaltströme auftreten. Typische Einsatzbereiche sind Maschinen, elektrische Verbraucher, Steuerungen und industrielle Anlagen mit erhöhten Anforderungen an die Betriebssicherheit.
Die 4-polige Ausführung ermöglicht die Absicherung von mehrphasigen Stromkreisen mit 400 V. Durch das Bemessungsschaltvermögen von 6 kA nach EN 60898 und die hohe Ausschaltleistung von 15 kA nach IEC 60947-2 bietet der LS-Schalter zuverlässigen Schutz auch bei anspruchsvollen Fehlerbedingungen.
Die Siemens SENTRON 5SY-Serie überzeugt durch eine robuste Konstruktion, einfache Montage und flexible Erweiterungsmöglichkeiten. Die werkzeuglose Montage und Demontage über den integrierten Zweifachschieber ermöglicht eine schnelle Installation und Wartung.
Dank der Doppelkammerklemmen können Leiter und Sammelschienen flexibel kombiniert werden. Die rückseitige Sammelschiene ermöglicht eine übersichtliche Einspeisung und reduziert den Verdrahtungsaufwand in Verteilungen.
Der Leitungsschutzschalter kann mit dem umfangreichen Siemens SENTRON Zubehör erweitert werden. Einheitliche Zusatzkomponenten ermöglichen eine flexible Anpassung an individuelle Anforderungen in Gebäuden, Industrieanlagen und Energieverteilungen.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SY
• Typ: 5SY6410-7
• Hersteller-Art.-Nr.: 5SY64107
• EAN: 4001869247434
• Produktart: Leitungsschutzschalter / Sicherungsautomat
• Zolltarifnummer: 85362010
• Ursprungsland: Deutschland
• Explosionsgeschützt: Nein
Elektrische Daten
• Bemessungsstrom: 10 A
• Bemessungsspannung: 400 V AC
• Spannungsart: AC
• Frequenz: 50 Hz
• Auslösecharakteristik: C
• Bemessungsisolationsspannung Ui: 440 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Energiebegrenzungsklasse: 3
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3
Schaltvermögen
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Polzahl und Ausführung
• Polzahl gesamt: 4
• Anzahl abgesicherter Pole: 4
• Ausführung: 4-polig
• Mitschaltender Neutralleiter: Nein
• Zusatzeinrichtungen möglich: Ja
Mechanische Daten
• Einbautiefe: 70 mm
• Breite in Teilungseinheiten: 4
• Schutzart: IP20
• Unterputzmontage: Nein
• Umgebungstemperatur Betrieb: -25 bis +55 °C
Anschlussdaten
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75–35 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75–35 mm²
Ausstattung
• Sicherer Schutz vor Überlast und Kurzschluss
• C-Auslösecharakteristik für Verbraucher mit höheren Einschaltströmen
• Werkzeuglose Montage und Demontage über Zweifachschieber
• Doppelkammerklemmen für flexible Verdrahtung
• Rückseitige Sammelschiene für einfache Einspeisung
• Erweiterbar mit SENTRON Zubehör
• Geeignet für professionelle Energieverteilungen
Einsatzbereiche
• Wohngebäude
• Zweckbauten
• Industrieanlagen
• Maschinenbau
• Schaltschrankbau
• Energieverteilungen
• Produktionsanlagen
• Automatisierungstechnik
• Gewerbliche Elektroinstallationen
Vorteile des Siemens SENTRON 5SY6410-7
• Zuverlässiger Schutz von vierpoligen Stromkreisen
• 10 A Bemessungsstrom für vielseitige Anwendungen
• C-Charakteristik für erhöhte Einschaltströme
• 6 kA Schaltvermögen nach EN 60898
• Hohe Ausschaltleistung bis 15 kA nach IEC 60947-2
• Platzsparende Bauweise mit 4 Teilungseinheiten
• Schnelle Installation ohne Spezialwerkzeug
• Flexible Anschlussmöglichkeiten bis 35 mm²
• Einheitliches SENTRON Zubehörsystem
• Bewährte Siemens Qualität für sichere Elektroanlagen
Expertenbewertung
Der Siemens SENTRON 5SY6410-7 ist ein zuverlässiger 4-poliger Leitungsschutzschalter für professionelle Elektroinstallationen mit hohen Anforderungen an Sicherheit und Flexibilität. Durch die C-Auslösecharakteristik, das 6-kA-Schaltvermögen und die robuste SENTRON Bauweise eignet sich das Gerät ideal für Drehstromnetze in Gewerbe, Industrie und modernen Energieverteilungen. Die einfache Montage, flexible Erweiterbarkeit und hochwertige Siemens Technik machen diesen LS-Schalter zu einer langlebigen Lösung für anspruchsvolle Anwendungen.
