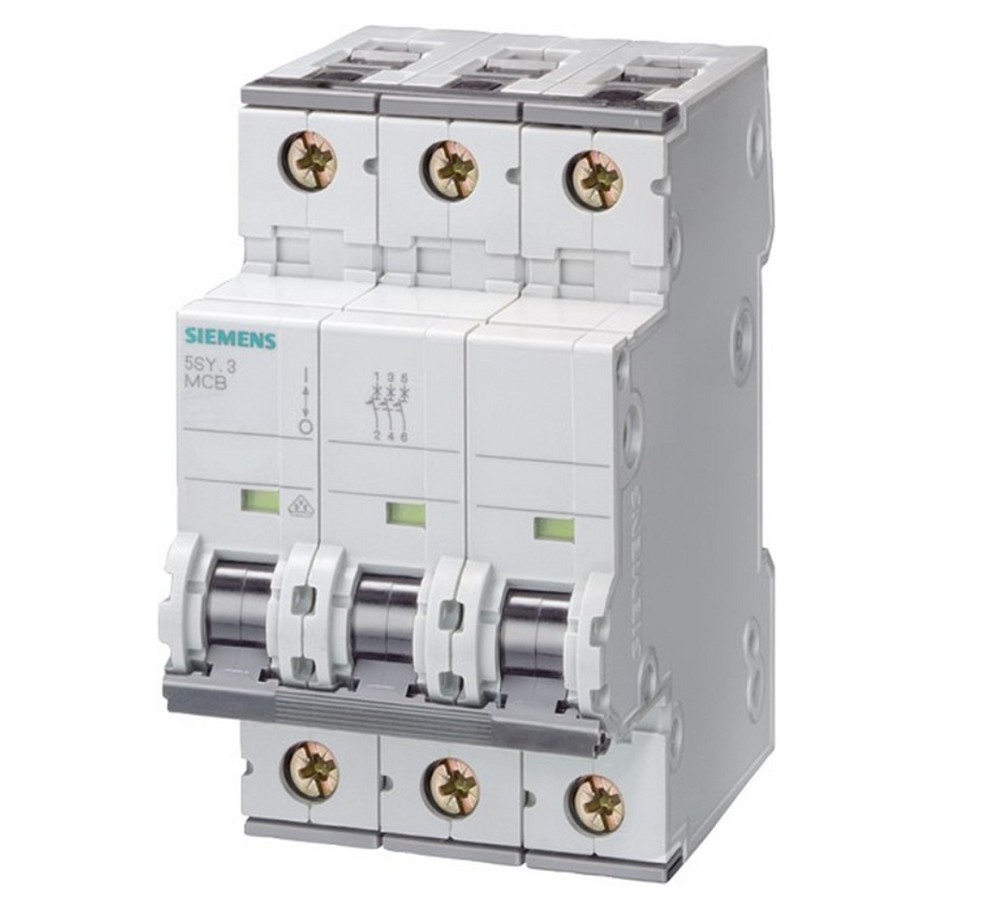

Siemens SENTRON 5SY6310-7 Leitungsschutzschalter – zuverlässiger Schutz für Drehstromanwendungen
Der Siemens SENTRON Leitungsschutzschalter 5SY6310-7 ist ein hochwertiges Schutzgerät für moderne Niederspannungsinstallationen. Er schützt Leitungen und angeschlossene Verbraucher zuverlässig gegen Überlast und Kurzschluss und sorgt für eine sichere Abschaltung im Fehlerfall.
Mit einem Bemessungsstrom von 10 A und der C-Auslösecharakteristik eignet sich der Leitungsschutzschalter besonders für Stromkreise mit erhöhten Einschaltströmen, beispielsweise bei Motoren, Maschinen, Transformatoren oder elektrischen Betriebsmitteln. Die 3-polige Ausführung ist optimal für dreiphasige Wechselstromnetze bis 400 V geeignet.
Die SENTRON 5SY Baureihe überzeugt durch eine einfache Montage, sichere Anschlusstechnik und flexible Erweiterungsmöglichkeiten. Durch die werkzeuglose Montage und Demontage über einen Zweifachschieber lässt sich der Leitungsschutzschalter schnell und komfortabel in Schaltanlagen und Verteilungen installieren.
Die Doppelkammerklemme ermöglicht eine flexible Kombination von Leitern und Sammelschienen. Die rückseitig angeordnete Sammelschiene sorgt für eine übersichtliche und platzsparende Verdrahtung der Einspeisung.
Mit einem Bemessungsschaltvermögen von 6 kA nach EN 60898 und bis zu 15 kA nach IEC 60947-2 bietet der Siemens SENTRON 5SY6310-7 einen zuverlässigen Schutz bei Kurzschlussereignissen.
Das einheitliche Zubehörsystem der SENTRON 5SY-Serie ermöglicht eine flexible Erweiterung mit Hilfsschaltern und weiteren Zusatzkomponenten.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SY
• Typ: 5SY6310-7
• Hersteller-Art.-Nr.: 5SY63107
• EAN: 4001869246970
• Produktart: Leitungsschutzschalter
• Zolltarifnummer: 85362010
• Ursprungsland: Deutschland
Elektrische Daten
• Bemessungsspannung: 400 V
• Bemessungsstrom: 10 A
• Spannungsart: AC
• Frequenz: 50 Hz
• Auslösecharakteristik: C
• Bemessungsisolationsspannung Ui: 440 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Energiebegrenzungsklasse: 3
Schaltvermögen
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Polzahl und Ausführung
• Polzahl gesamt: 3
• Anzahl abgesicherter Pole: 3
• Ausführung: 3-polig
• Mitschaltender Neutralleiter: Nein
Montage und Anschluss
• Einbautiefe: 70 mm
• Breite: 3 Teilungseinheiten
• Montageart: DIN-Hutschiene
• Werkzeuglose Montage und Demontage über Zweifachschieber
• Rückseitige Sammelschienenverdrahtung möglich
• Anschlussquerschnitt eindrähtig: 0,75 bis 35 mm²
• Anschlussquerschnitt mehrdrähtig: 0,75 bis 35 mm²
• Doppelkammerklemme für flexible Verdrahtung
Schutz und Sicherheit
• Schutzart: IP20
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3
• Umgebungstemperatur Betrieb: -25 bis +55 °C
• Unterputzmontage: Nein
• Explosionsgeschützt: Nein
• Zusatzeinrichtungen möglich: Ja
Ausstattung
• Leitungsschutzschalter SENTRON 5SY
• Sicherer Kurzschluss- und Überlastschutz
• C-Charakteristik für höhere Einschaltströme
• Einfache Integration in Energieverteilungen
• Erweiterbar mit SENTRON Zubehör
• Einheitliches Zubehörsystem für alle 5SY Leitungsschutzschalter
• Bewährte Siemens Schutztechnik
Einsatzbereiche
• Wohngebäude
• Zweckbau
• Industrieanlagen
• Drehstromverteilungen
• Unterverteilungen
• Energieverteilungen
• Gebäudetechnik
• Schaltschrankbau
• Maschinen- und Anlagenbau
Vorteile des Siemens SENTRON 5SY6310-7
• Zuverlässiger Schutz vor Überlast und Kurzschluss
• 3-polige Ausführung für Drehstromanwendungen
• C-Charakteristik für Verbraucher mit höheren Einschaltströmen
• 10 A Bemessungsstrom für vielseitige Stromkreise
• 6 kA Abschaltvermögen nach EN 60898
• Bis zu 15 kA Schaltvermögen nach IEC 60947-2
• Schnelle Montage auf DIN-Hutschiene
• Werkzeuglose Installation und Demontage
• Flexible Leiter- und Sammelschienenanschlüsse
• Erweiterbar mit umfangreichem SENTRON Zubehör
• Siemens Qualität für sichere Elektroinstallationen
Expertenbewertung
Der Siemens SENTRON 5SY6310-7 ist ein zuverlässiger 3-poliger Leitungsschutzschalter für sichere Drehstrominstallationen. Durch die Kombination aus C-Charakteristik, 10 A Bemessungsstrom und einem Schaltvermögen von 6 kA eignet er sich optimal für Anwendungen im Wohnbau, Zweckbau und industriellen Umfeld.
Die einfache Montage, die robuste Bauweise und die flexible Erweiterbarkeit innerhalb des SENTRON Systems machen diesen Leitungsschutzschalter zu einer professionellen Lösung für moderne Energieverteilungen und elektrische Anlagen.
