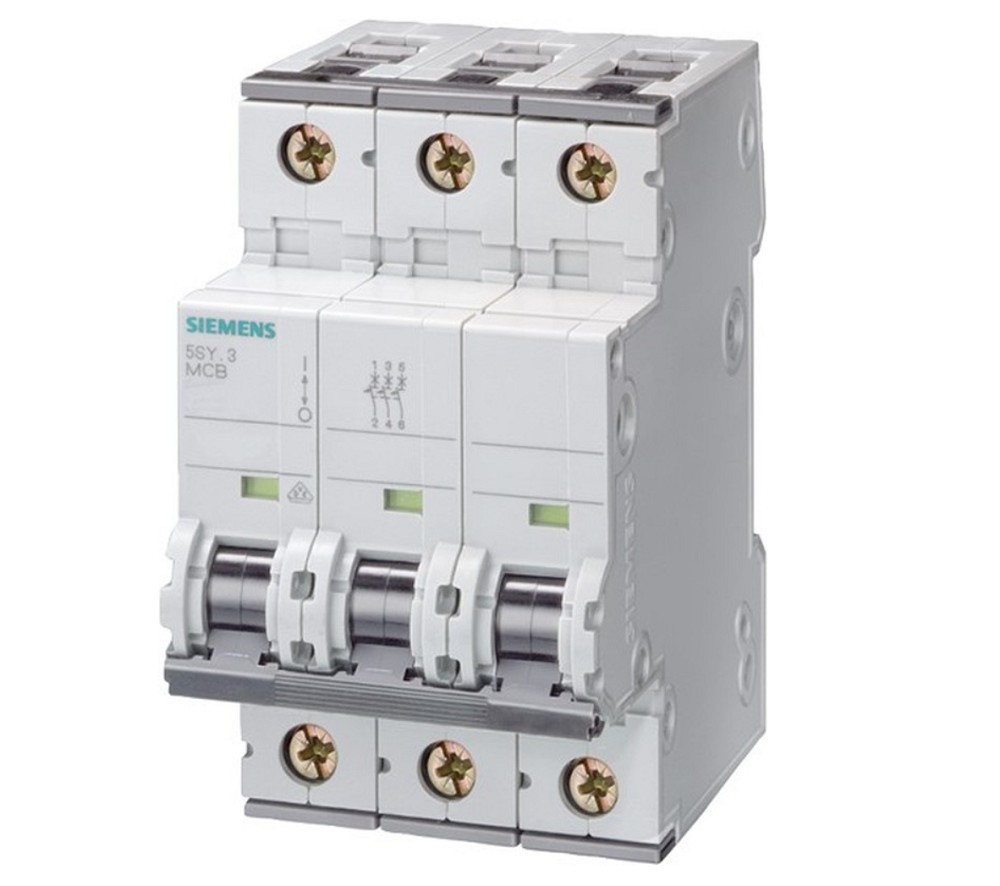

Siemens SENTRON 5SY6306-7 Leitungsschutzschalter – sicherer Schutz für Drehstromanlagen
Der Siemens SENTRON Leitungsschutzschalter 5SY6306-7 ist ein hochwertiges Schutzgerät für moderne Niederspannungsinstallationen. Er schützt elektrische Leitungen und angeschlossene Verbraucher zuverlässig vor Überlast und Kurzschluss und sorgt für eine sichere Abschaltung im Fehlerfall.
Mit einem Bemessungsstrom von 6 A und der C-Auslösecharakteristik eignet sich der Leitungsschutzschalter besonders für Stromkreise mit höheren Einschaltströmen, beispielsweise bei Maschinen, Motoren, Steuerungen oder elektrischen Betriebsmitteln. Die 3-polige Ausführung ermöglicht den Einsatz in dreiphasigen Wechselstromnetzen mit einer Spannung bis 400 V.
Die SENTRON 5SY Baureihe steht für hohe Sicherheit, einfache Installation und flexible Erweiterbarkeit. Dank des Zweifachschiebers ist eine werkzeuglose Montage und Demontage möglich. Die Doppelkammerklemme ermöglicht eine sichere Kombination verschiedener Leiter und Sammelschienen.
Die rückseitige Sammelschienenverdrahtung sorgt für eine schnelle und übersichtliche Einspeisung in Verteilungen. Durch das einheitliche Zubehörsystem kann der Leitungsschutzschalter mit weiteren SENTRON Komponenten wie Hilfsschaltern erweitert werden.
Mit einem Bemessungsschaltvermögen von 6 kA nach EN 60898 sowie bis zu 30 kA nach IEC 60947-2 bietet der Siemens 5SY6306-7 einen zuverlässigen Schutz bei Kurzschlussereignissen.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SY
• Typ: 5SY6306-7
• Hersteller-Art.-Nr.: 5SY63067
• EAN: 4001869246956
• Produktart: Leitungsschutzschalter
• Zolltarifnummer: 85362010
• Ursprungsland: Deutschland
Elektrische Daten
• Bemessungsspannung: 400 V
• Bemessungsstrom: 6 A
• Spannungsart: AC
• Frequenz: 50 Hz
• Auslösecharakteristik: C
• Bemessungsisolationsspannung Ui: 440 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Energiebegrenzungsklasse: 3
Schaltvermögen
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 30 kA
Polzahl und Ausführung
• Polzahl gesamt: 3
• Anzahl abgesicherter Pole: 3
• Ausführung: 3-polig
• Mitschaltender Neutralleiter: Nein
Montage und Anschluss
• Einbautiefe: 70 mm
• Breite: 3 Teilungseinheiten
• Montageart: DIN-Hutschiene
• Werkzeuglose Montage und Demontage über Zweifachschieber
• Rückseitige Sammelschienenverdrahtung möglich
• Anschlussquerschnitt eindrähtig: 0,75 bis 35 mm²
• Anschlussquerschnitt mehrdrähtig: 0,75 bis 35 mm²
• Doppelkammerklemme für flexible Verdrahtung
Schutz und Sicherheit
• Schutzart: IP20
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3
• Umgebungstemperatur Betrieb: -25 bis +55 °C
• Unterputzmontage: Nein
• Explosionsgeschützt: Nein
• Zusatzeinrichtungen möglich: Ja
Ausstattung
• Leitungsschutzschalter SENTRON 5SY
• Sicherer Schutz vor Kurzschluss und Überlast
• C-Charakteristik für Anwendungen mit erhöhten Einschaltströmen
• Einfache Integration in Energieverteilungen
• Erweiterbar mit SENTRON Zubehör
• Einheitliches Zubehörsystem für die gesamte 5SY-Serie
• Bewährte Siemens Schutztechnik
Einsatzbereiche
• Wohngebäude
• Zweckbau
• Industrieanlagen
• Maschinen- und Anlagenbau
• Steuerstromkreise
• Drehstromverteilungen
• Unterverteilungen
• Gebäudetechnik
• Schaltschrankbau
Vorteile des Siemens SENTRON 5SY6306-7
• Zuverlässiger Schutz vor Überlast und Kurzschluss
• 3-polige Ausführung für Drehstromanwendungen
• C-Charakteristik für höhere Einschaltströme
• 6 A Bemessungsstrom für empfindliche Stromkreise
• 6 kA Abschaltvermögen nach EN 60898
• Bis zu 30 kA Schaltvermögen nach IEC 60947-2
• Schnelle Montage auf DIN-Hutschiene
• Werkzeuglose Installation und Demontage
• Flexible Leiter- und Sammelschienenanschlüsse
• Erweiterbar mit Siemens SENTRON Zubehör
• Hohe Siemens Qualität und Betriebssicherheit
Expertenbewertung
Der Siemens SENTRON 5SY6306-7 ist ein zuverlässiger 3-poliger Leitungsschutzschalter für sichere Drehstrominstallationen. Durch die C-Charakteristik und den Bemessungsstrom von 6 A eignet er sich besonders für Steuerungen, Maschinen und Stromkreise mit erhöhten Einschaltströmen.
Die robuste SENTRON Technik, die einfache Montage sowie die umfangreichen Erweiterungsmöglichkeiten machen diesen Leitungsschutzschalter zu einer professionellen Lösung für Wohnbau, Gewerbe und industrielle Energieverteilungen.
