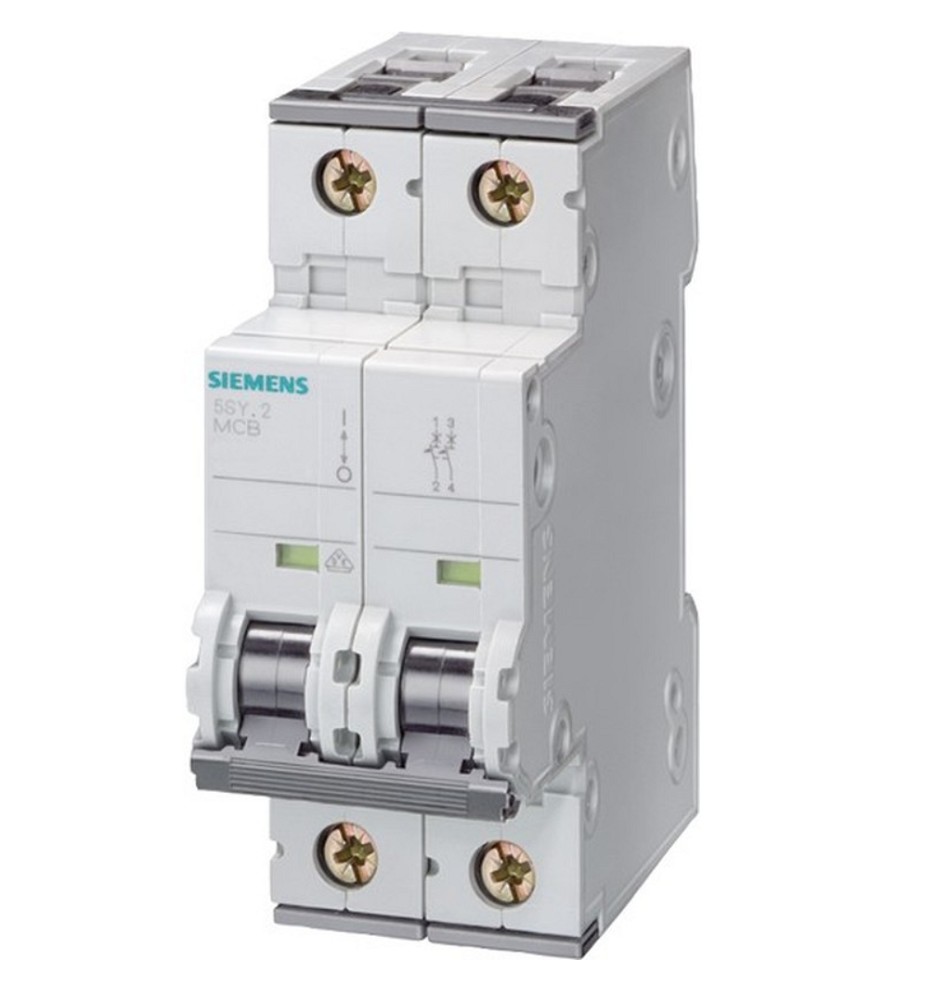

Siemens SENTRON 5SY6232-7 Leitungsschutzschalter – zuverlässiger Schutz für moderne Energieverteilungen
Der Siemens SENTRON Leitungsschutzschalter 5SY6232-7 ist ein hochwertiges Schutzgerät für Niederspannungsinstallationen in Wohngebäuden, Zweckbauten und besonderen Industrieanwendungen. Er schützt Leitungen und elektrische Verbraucher zuverlässig gegen Überlast und Kurzschluss.
Mit einem Bemessungsstrom von 32 A und der C-Auslösecharakteristik eignet sich der Leitungsschutzschalter besonders für Stromkreise mit höheren Einschaltströmen, beispielsweise für Motoren, Maschinen oder leistungsstarke elektrische Verbraucher. Die 2-polige Ausführung ermöglicht den Einsatz in Wechselstromnetzen mit einer Spannung bis 400 V.
Die SENTRON 5SY Baureihe überzeugt durch eine sichere und effiziente Installation. Dank werkzeugloser Montage und Demontage über einen Zweifachschieber kann der Leitungsschutzschalter schnell und einfach in Schaltanlagen und Verteilungen integriert werden.
Die Doppelkammerklemme ermöglicht eine flexible Kombination von Leitern und Sammelschienen. Die rückseitig angeordnete Sammelschiene sorgt für eine platzsparende und übersichtliche Verdrahtung der Einspeisung.
Mit einem Bemessungsschaltvermögen von 6 kA nach EN 60898 sowie bis zu 15 kA nach IEC 60947-2 gewährleistet der Siemens SENTRON 5SY6232-7 eine zuverlässige Fehlerabschaltung und hohen Schutz für elektrische Anlagen.
Das einheitliche Zubehörsystem der SENTRON 5SY-Serie ermöglicht eine individuelle Erweiterung mit Hilfsschaltern und weiteren Zusatzkomponenten.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SY
• Typ: 5SY6232-7
• Hersteller-Art.-Nr.: 5SY62327
• EAN: 4001869246567
• Produktart: Leitungsschutzschalter
• Zolltarifnummer: 85362010
• Ursprungsland: Deutschland
Elektrische Daten
• Bemessungsspannung: 400 V
• Bemessungsstrom: 32 A
• Spannungsart: AC
• Frequenz: 50 Hz
• Auslösecharakteristik: C
• Bemessungsisolationsspannung Ui: 440 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Energiebegrenzungsklasse: 3
Schaltvermögen
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Polzahl und Ausführung
• Polzahl gesamt: 2
• Anzahl abgesicherter Pole: 2
• Ausführung: 2-polig
• Mitschaltender Neutralleiter: Nein
Montage und Anschluss
• Einbautiefe: 70 mm
• Breite: 2 Teilungseinheiten
• Montageart: DIN-Hutschiene
• Werkzeuglose Montage und Demontage über Zweifachschieber
• Rückseitige Sammelschienenverdrahtung möglich
• Anschlussquerschnitt eindrähtig: 0,75 bis 35 mm²
• Anschlussquerschnitt mehrdrähtig: 0,75 bis 35 mm²
• Doppelkammerklemme für flexible Anschlussmöglichkeiten
Schutz und Sicherheit
• Schutzart: IP20
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3
• Umgebungstemperatur Betrieb: -25 bis +55 °C
• Unterputzmontage: Nein
• Explosionsgeschützt: Nein
• Zusatzeinrichtungen möglich: Ja
Ausstattung
• Leitungsschutzschalter SENTRON 5SY
• Sicherer Kurzschluss- und Überlastschutz
• C-Charakteristik für Anwendungen mit höheren Einschaltströmen
• Einfache Integration in Energieverteilungen
• Erweiterbar mit SENTRON Zubehör
• Einheitliches Zubehörsystem für alle 5SY Leitungsschutzschalter
• Bewährte Siemens Schutztechnik
Einsatzbereiche
• Wohngebäude
• Zweckbau
• Industrieanlagen
• Unterverteilungen
• Energieverteilungen
• Gebäudetechnik
• Schaltschrankbau
• Niederspannungsinstallationen
• Maschinen- und Anlagenbau
Vorteile des Siemens SENTRON 5SY6232-7
• Zuverlässiger Schutz vor Überlast und Kurzschluss
• 2-polige Ausführung für flexible Anwendungen
• C-Charakteristik für Verbraucher mit höheren Einschaltströmen
• 32 A Bemessungsstrom für leistungsstarke Stromkreise
• 6 kA Abschaltvermögen nach EN 60898
• Bis zu 15 kA Schaltvermögen nach IEC 60947-2
• Schnelle Montage auf DIN-Hutschiene
• Werkzeuglose Installation und Demontage
• Flexible Leiter- und Sammelschienenanschlüsse
• Erweiterbar mit umfangreichem SENTRON Zubehör
• Siemens Qualität für sichere Elektroinstallationen
Expertenbewertung
Der Siemens SENTRON 5SY6232-7 ist ein leistungsfähiger Leitungsschutzschalter für anspruchsvolle Elektroinstallationen. Durch die 2-polige Ausführung, C-Charakteristik und den hohen Bemessungsstrom von 32 A eignet er sich besonders für Stromkreise mit leistungsstarken Verbrauchern und erhöhten Einschaltströmen.
Die robuste Bauweise, die einfache Montage sowie das flexible SENTRON Zubehörsystem machen diesen Leitungsschutzschalter zu einer zuverlässigen Lösung für Wohngebäude, Zweckbau und industrielle Energieverteilungen.
