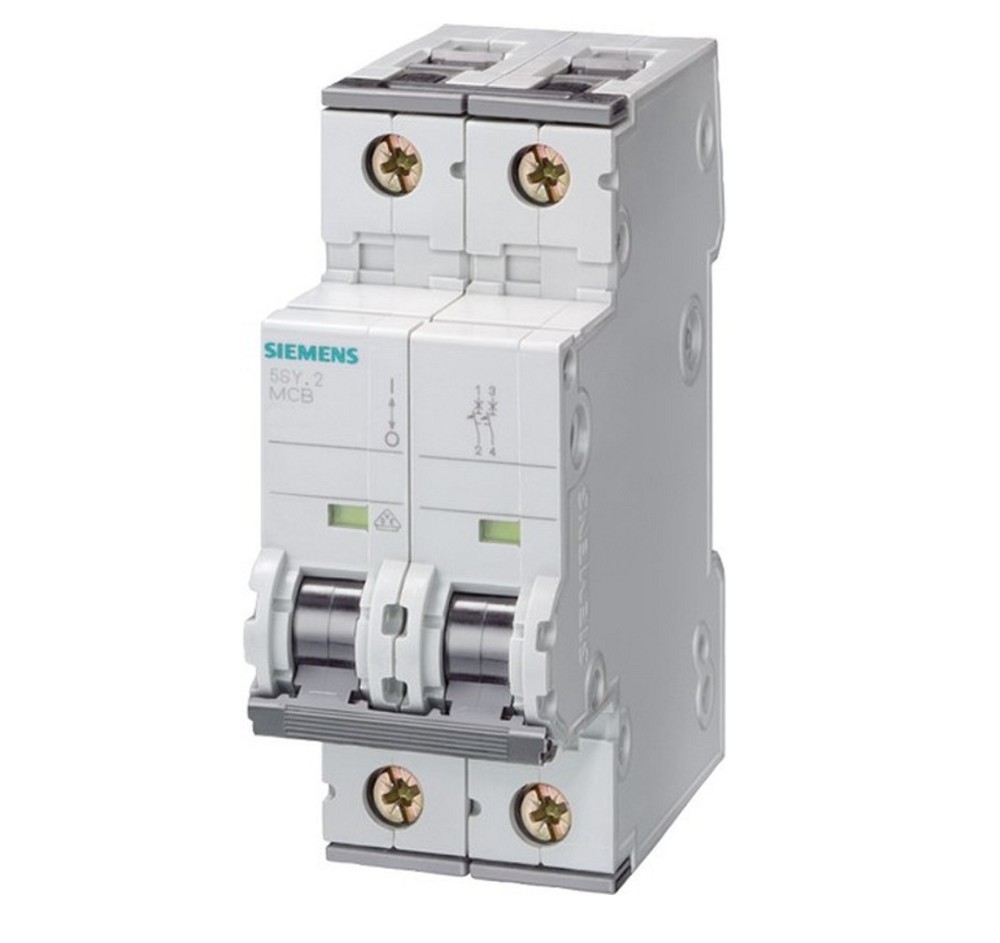

Siemens SENTRON 5SY6210-7 Leitungsschutzschalter – zuverlässiger Schutz für moderne Elektroinstallationen
Der Siemens SENTRON Leitungsschutzschalter 5SY6210-7 ist ein hochwertiges Schutzgerät für Niederspannungsinstallationen in Wohngebäuden, Zweckbauten und besonderen Industrieanwendungen. Er schützt elektrische Leitungen und angeschlossene Verbraucher zuverlässig vor Überlast und Kurzschluss.
Mit einem Bemessungsstrom von 10 A und der C-Auslösecharakteristik eignet sich der Leitungsschutzschalter besonders für Stromkreise mit erhöhten Einschaltströmen, beispielsweise bei Beleuchtungsanlagen, Motoren oder elektrischen Betriebsmitteln. Die 2-polige Ausführung ermöglicht den Einsatz in Wechselstromnetzen bis 400 V.
Die SENTRON 5SY Baureihe steht für hohe Sicherheit, einfache Montage und flexible Erweiterungsmöglichkeiten. Dank werkzeugloser Montage und Demontage über einen Zweifachschieber lässt sich der Leitungsschutzschalter schnell und komfortabel in Verteilungen installieren.
Die Doppelkammerklemme ermöglicht eine flexible Kombination von Leitern und Sammelschienen. Die rückseitig angeordnete Sammelschiene sorgt für eine übersichtliche und platzsparende Verdrahtung der Einspeisung.
Mit einem Bemessungsschaltvermögen von 6 kA nach EN 60898 und bis zu 15 kA nach IEC 60947-2 bietet der Siemens SENTRON 5SY6210-7 eine sichere Fehlerabschaltung und zuverlässigen Schutz elektrischer Anlagen.
Das umfangreiche Zubehörsystem der 5SY-Serie ermöglicht eine individuelle Erweiterung mit Zusatzkomponenten wie Hilfsschaltern und weiteren Funktionselementen.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SY
• Typ: 5SY6210-7
• Hersteller-Art.-Nr.: 5SY62107
• EAN: 4001869246512
• Produktart: Leitungsschutzschalter
• Zolltarifnummer: 85362010
• Ursprungsland: Deutschland
Elektrische Daten
• Bemessungsspannung: 400 V
• Bemessungsstrom: 10 A
• Spannungsart: AC
• Frequenz: 50 Hz
• Auslösecharakteristik: C
• Bemessungsisolationsspannung Ui: 440 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Energiebegrenzungsklasse: 3
Schaltvermögen
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Polzahl und Ausführung
• Polzahl gesamt: 2
• Anzahl abgesicherter Pole: 2
• Ausführung: 2-polig
• Mitschaltender Neutralleiter: Nein
Montage und Anschluss
• Einbautiefe: 70 mm
• Breite: 2 Teilungseinheiten
• Montageart: DIN-Hutschiene
• Werkzeuglose Montage und Demontage über Zweifachschieber
• Rückseitige Sammelschienenverdrahtung möglich
• Anschlussquerschnitt eindrähtig: 0,75 bis 35 mm²
• Anschlussquerschnitt mehrdrähtig: 0,75 bis 35 mm²
• Doppelkammerklemme für flexible Verdrahtung
Schutz und Sicherheit
• Schutzart: IP20
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3
• Umgebungstemperatur Betrieb: -25 bis +55 °C
• Unterputzmontage: Nein
• Explosionsgeschützt: Nein
• Zusatzeinrichtungen möglich: Ja
Ausstattung
• Leitungsschutzschalter SENTRON 5SY
• Sicherer Kurzschluss- und Überlastschutz
• C-Charakteristik für Verbraucher mit höheren Einschaltströmen
• Einfache Integration in Energieverteilungen
• Erweiterbar mit SENTRON Zubehör
• Einheitliches Zubehörsystem für alle 5SY Leitungsschutzschalter
• Bewährte Siemens Schutztechnik
Einsatzbereiche
• Wohngebäude
• Zweckbau
• Industrieanlagen
• Unterverteilungen
• Energieverteilungen
• Gebäudetechnik
• Schaltschrankbau
• Niederspannungsinstallationen
• Beleuchtungs- und Gerätestromkreise
Vorteile des Siemens SENTRON 5SY6210-7
• Zuverlässiger Schutz vor Überlast und Kurzschluss
• 2-polige Ausführung für flexible Anwendungen
• C-Charakteristik für höhere Einschaltströme
• 10 A Bemessungsstrom für zahlreiche Stromkreise
• 6 kA Abschaltvermögen nach EN 60898
• Bis zu 15 kA Schaltvermögen nach IEC 60947-2
• Schnelle Montage auf DIN-Hutschiene
• Werkzeuglose Installation und Demontage
• Flexible Leiter- und Sammelschienenanschlüsse
• Erweiterbar mit umfangreichem SENTRON Zubehör
• Siemens Qualität für sichere Elektroinstallationen
Expertenbewertung
Der Siemens SENTRON 5SY6210-7 ist ein zuverlässiger Leitungsschutzschalter für professionelle Elektroinstallationen mit hohen Anforderungen an Sicherheit und Flexibilität. Durch die 2-polige Ausführung, C-Charakteristik und das sichere Schaltvermögen eignet er sich optimal für Stromkreise mit moderaten Einschaltströmen in Wohngebäuden, Zweckbauten und industriellen Anwendungen.
Die einfache Montage, die robuste Bauweise und die Erweiterungsmöglichkeiten innerhalb des SENTRON Systems machen diesen Leitungsschutzschalter zu einer langlebigen und sicheren Lösung für moderne Energieverteilungen.
