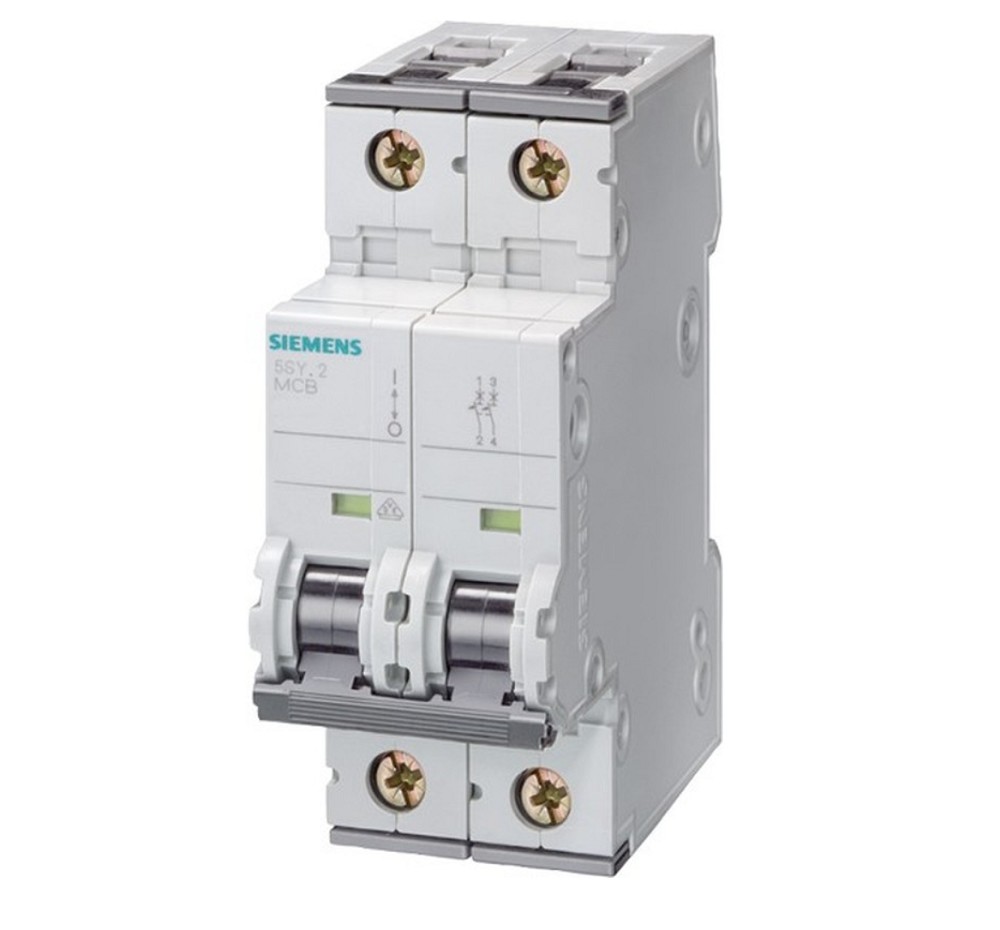

Siemens SENTRON 5SY6202-7 Leitungsschutzschalter – zuverlässiger Schutz für moderne Elektroinstallationen
Der Siemens SENTRON Leitungsschutzschalter 5SY6202-7 ist ein hochwertiges Schutzgerät für den sicheren Betrieb elektrischer Anlagen. Er schützt Leitungen, Geräte und Anlagen zuverlässig gegen Überlastströme und Kurzschlüsse und eignet sich für Anwendungen im Wohnbau, Zweckbau sowie für industrielle Installationen.
Mit einer 2-poligen Ausführung und einem Bemessungsstrom von 2 A ist der Leitungsschutzschalter besonders für empfindliche Stromkreise, Steuerungen und kleinere Verbraucher geeignet. Die C-Auslösecharakteristik ermöglicht den sicheren Betrieb von Stromkreisen mit moderaten Einschaltströmen, beispielsweise bei induktiven Lasten und elektronischen Geräten.
Das Bemessungsschaltvermögen von 6 kA nach EN 60898 gewährleistet eine sichere Abschaltung im Fehlerfall. Zusätzlich erreicht das Gerät ein hohes Ausschaltvermögen von bis zu 30 kA nach IEC 60947-2 und bietet damit eine hohe Leistungsreserve für industrielle Anwendungen.
Die SENTRON 5SY Baureihe überzeugt durch eine einfache und schnelle Installation. Dank Doppelkammerklemme können Leiter und Sammelschienen flexibel kombiniert werden. Die rückseitige Sammelschiene ermöglicht eine übersichtliche Verdrahtung und reduziert den Installationsaufwand.
Durch das umfangreiche und einheitliche Zubehörsystem lässt sich der Leitungsschutzschalter flexibel erweitern. Zusatzkomponenten können einfach montiert und bei Bedarf ausgetauscht werden.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SY
• Typ: 5SY6202-7
• Hersteller-Art.-Nr.: 5SY62027
• EAN: 4001869246468
• Produktart: Leitungsschutzschalter
• Zolltarifnummer: 85362010
• Ursprungsland: Deutschland
Elektrische Daten
• Bemessungsspannung: 400 V
• Bemessungsstrom: 2 A
• Spannungsart: AC
• Frequenz: 50 Hz
• Auslösecharakteristik: C
• Bemessungsisolationsspannung Ui: 440 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
Schaltvermögen
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 30 kA
• Energiebegrenzungsklasse: 3
Polzahl und Ausführung
• Polzahl gesamt: 2
• Anzahl abgesicherter Pole: 2
• Ausführung: 2-polig
• Mitschaltender Neutralleiter: Nein
Montage und Anschluss
• Einbautiefe: 70 mm
• Breite: 2 Teilungseinheiten
• Montage auf DIN-Hutschiene
• Werkzeuglose Montage und Demontage über Zweifachschieber
• Doppelkammerklemme für flexible Verdrahtung
• Anschlussquerschnitt mehrdrähtig: 0,75 bis 35 mm²
• Anschlussquerschnitt eindrähtig: 0,75 bis 35 mm²
Schutz und Sicherheit
• Schutzart: IP20
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3
• Umgebungstemperatur: -25 bis +55 °C
• Unterputzmontage: Nein
• Explosionsgeschützt: Nein
• Zusatzeinrichtungen möglich: Ja
Ausstattung
• Leitungsschutzschalter SENTRON 5SY
• Schutz vor Überlast und Kurzschluss
• Einheitliches Zubehörsystem
• Rückseitige Sammelschienenverdrahtung möglich
• Hohe Kontakt- und Betriebssicherheit
• Professionelle Siemens Schutztechnik
Einsatzbereiche
• Wohngebäude
• Zweckbau
• Industrieanlagen
• Steuerstromkreise
• Schaltschrankbau
• Automatisierungstechnik
• Energieverteilungen
• Maschineninstallationen
Vorteile des Siemens SENTRON 5SY6202-7
• Zuverlässiger Schutz vor Überlast und Kurzschluss
• 2-polige Ausführung für vielseitige Anwendungen
• C-Charakteristik für erhöhte Einschaltströme
• Hohe Kurzschlussfestigkeit bis 30 kA nach IEC 60947-2
• Einfache Installation durch Doppelkammerklemmen
• Schnelle Montage auf DIN-Hutschiene
• Erweiterbar mit SENTRON Zubehör
• Robuste Bauweise für industrielle Anwendungen
• Bewährte Siemens Qualität
Expertenbewertung
Der Siemens SENTRON 5SY6202-7 ist ein leistungsfähiger Leitungsschutzschalter für professionelle Elektroinstallationen. Durch die Kombination aus 2-poliger Ausführung, C-Charakteristik und hoher Kurzschlussfestigkeit eignet er sich hervorragend für Steuerstromkreise, Maschineninstallationen und anspruchsvolle Energieverteilungen.
Die einfache Montage, das flexible Zubehörsystem und die hohe Betriebssicherheit machen den 5SY6202-7 zu einer zuverlässigen Lösung für moderne elektrische Anlagen. Siemens SENTRON steht dabei für Qualität, Sicherheit und langlebige Schutztechnik.
