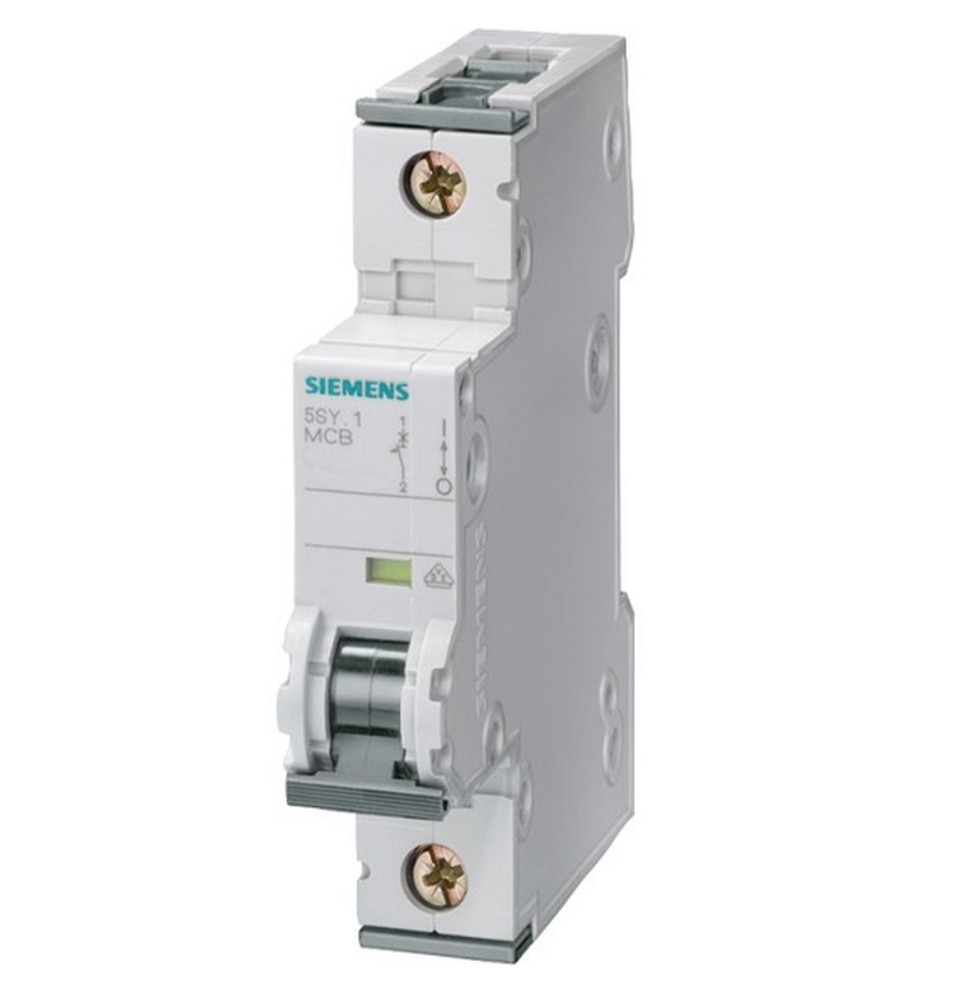

Siemens SENTRON 5SY6125-7 Leitungsschutzschalter – sicherer Schutz für moderne Elektroinstallationen
Der Siemens SENTRON Leitungsschutzschalter 5SY6125-7 ist ein hochwertiger Sicherungsautomat für den zuverlässigen Schutz elektrischer Leitungen und Verbraucher vor Überlast und Kurzschluss. Die Baureihe SENTRON 5SY steht für hohe Sicherheit, flexible Einsatzmöglichkeiten und eine komfortable Installation in professionellen Energieverteilungen.
Mit einer Bemessungsspannung von 230/400 V AC, einem Bemessungsstrom von 25 A und der C-Auslösecharakteristik eignet sich der Leitungsschutzschalter besonders für Stromkreise mit höheren Einschaltströmen, beispielsweise bei Motoren, Transformatoren oder anderen induktiven Verbrauchern.
Das Bemessungsschaltvermögen von 6 kA nach EN 60898 gewährleistet eine sichere Abschaltung im Fehlerfall. Zusätzlich bietet das Gerät nach IEC 60947-2 ein hohes Ausschaltvermögen von bis zu 15 kA und erfüllt damit hohe Anforderungen an den Anlagen- und Personenschutz.
Die innovative Doppelkammerklemme ermöglicht eine flexible Kombination von Leitern und Sammelschienen. Durch die werkzeuglose Montage und Demontage mit dem praktischen Zweifachschieber lässt sich der Leitungsschutzschalter schnell und sicher installieren oder austauschen.
Dank der einheitlichen Zubehörkomponenten innerhalb der Siemens SENTRON 5SY Familie kann das Gerät flexibel erweitert werden. Zusatzschalter und weitere Komponenten ermöglichen eine individuelle Anpassung an unterschiedliche Anlagenanforderungen.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SY
• Typ: 5SY6125-7
• Hersteller-Art.-Nr.: 5SY61257
• EAN: 4001869246093
• Produktart: Leitungsschutzschalter
• Zolltarifnummer: 85362010
• Ursprungsland: Deutschland
Elektrische Daten
• Bemessungsspannung: 230/400 V AC
• Bemessungsstrom: 25 A
• Spannungsart: AC
• Frequenz: 50 Hz
• Auslösecharakteristik: C
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Polzahl und Ausführung
• Polzahl gesamt: 1
• Anzahl abgesicherter Pole: 1
• Ausführung: 1-polig
• Charakteristik: C
Schutzfunktionen
• Schutz vor Überlast
• Schutz vor Kurzschluss
• Energiebegrenzungsklasse: 3
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3
Montage und Anschluss
• Montageart: DIN-Hutschiene
• Einbautiefe: 70 mm
• Breite: 1 Teilungseinheit
• Werkzeuglose Montage und Demontage
• Doppelkammerklemme für flexible Verdrahtung
• Anschluss über Sammelschiene möglich
Anschlussdaten
• Leiterquerschnitt eindrähtig: 0,75 bis 35 mm²
• Leiterquerschnitt mehrdrähtig: 0,75 bis 35 mm²
Ausstattung
• Einheitliches Zubehörsystem für SENTRON 5SY
• Zusatzeinrichtungen möglich
• Sichere Installation durch Berührungs- und Umgreifschutz
• Flexible Kombination mit Sammelschienen
• Robuste Siemens Qualität
Umgebungsbedingungen
• Umgebungstemperatur Betrieb: -25 bis +55 °C
• Schutzart: IP20
• Unterputzmontage: Nein
• Mitschaltender Neutralleiter: Nein
• Explosionsgeschützt: Nein
Einsatzbereiche
• Wohngebäude
• Zweckbau
• Industrieanlagen
• Maschineninstallationen
• Energieverteilungen
• Schaltschrankbau
• Gebäudetechnik
• Unterverteilungen
Vorteile des Siemens SENTRON 5SY6125-7
• Zuverlässiger Kurzschluss- und Überlastschutz
• 25 A Bemessungsstrom für vielseitige Anwendungen
• C-Charakteristik für Verbraucher mit erhöhtem Einschaltstrom
• Hohes Ausschaltvermögen bis 15 kA nach IEC 60947-2
• Schnelle und einfache Montage ohne Spezialwerkzeug
• Platzsparende 1TE-Bauweise
• Flexible Verdrahtung durch Doppelkammerklemme
• Erweiterbar mit umfangreichem SENTRON Zubehör
• Geeignet für Wohnbau, Gewerbe und Industrie
• Bewährte Siemens Sicherheitstechnik
Expertenbewertung
Der Siemens SENTRON 5SY6125-7 ist ein leistungsstarker und vielseitig einsetzbarer Leitungsschutzschalter für professionelle Elektroinstallationen. Durch die C-Charakteristik eignet er sich besonders für Stromkreise mit erhöhten Einschaltströmen und bietet gleichzeitig einen zuverlässigen Schutz gegen Überlast und Kurzschluss.
Die kompakte Bauweise, die komfortable Montage sowie das umfangreiche Zubehörsystem machen den 5SY6125-7 zu einer sicheren und zukunftsfähigen Lösung für moderne Energieverteilungen in Wohngebäuden, Gewerbeobjekten und industriellen Anlagen.
