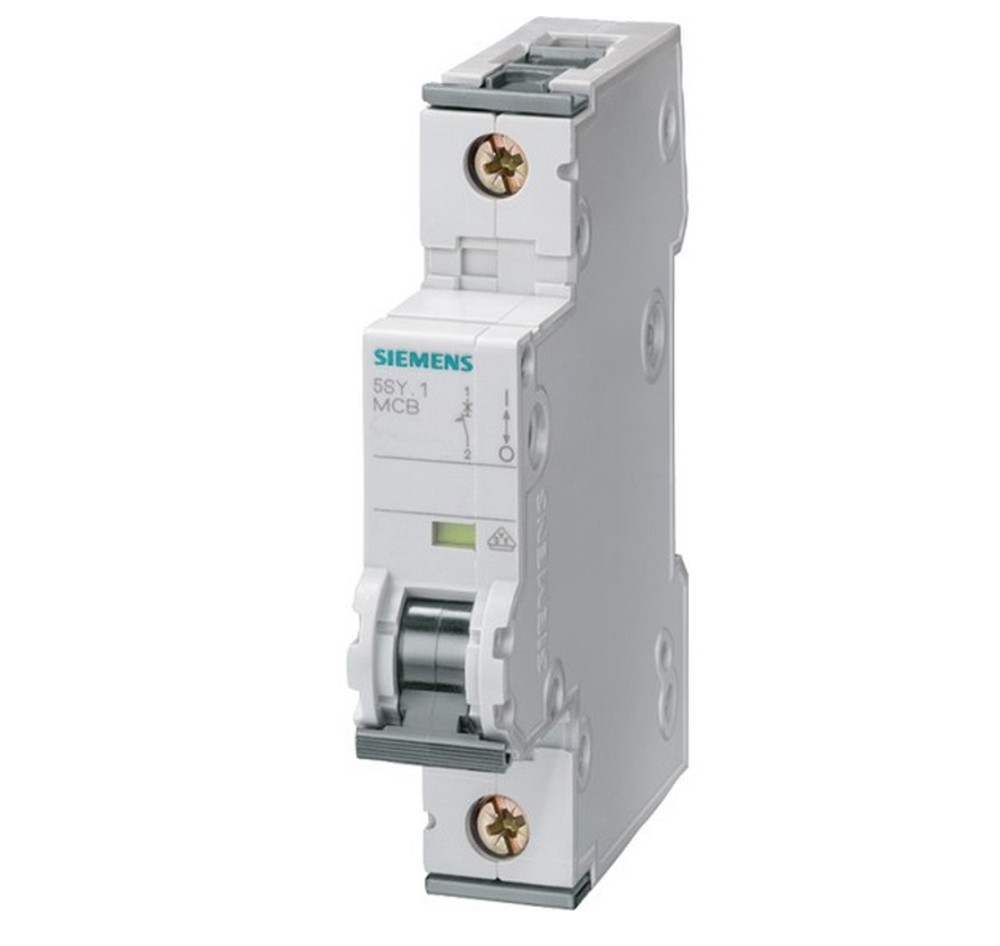

Siemens SENTRON 5SY6120-7 Leitungsschutzschalter – zuverlässiger Schutz für Elektroinstallationen
Der Siemens SENTRON Leitungsschutzschalter 5SY6120-7 wurde für den sicheren Schutz elektrischer Leitungen vor Überlast und Kurzschluss entwickelt. Als Bestandteil der bewährten SENTRON 5SY-Serie überzeugt er durch hohe Zuverlässigkeit, komfortable Installation und eine langlebige Konstruktion für professionelle Elektroinstallationen.
Mit einer C-Auslösecharakteristik und einem Bemessungsstrom von 20 A eignet sich der Leitungsschutzschalter besonders für Stromkreise mit erhöhten Einschaltströmen, beispielsweise in gewerblichen Anlagen, Maschinen, Motoren oder leistungsstarken Verbrauchern.
Das Bemessungsschaltvermögen von 6 kA nach EN 60898 sowie ein Kurzschlussausschaltvermögen von bis zu 15 kA nach IEC 60947-2 gewährleisten einen zuverlässigen Schutz auch bei hohen Kurzschlussströmen.
Die werkzeuglose Montage mittels Zweifachschieber sowie die Doppelkammerklemme ermöglichen eine schnelle, sichere und flexible Installation. Leiter und Sammelschienen lassen sich problemlos kombinieren, wodurch der Verdrahtungsaufwand deutlich reduziert wird.
Als Bestandteil des Siemens SENTRON Systembaukastens ist der Leitungsschutzschalter mit umfangreichem Zubehör kompatibel und eignet sich für moderne Energieverteilungen in Wohngebäuden, Zweckbauten und industriellen Anwendungen.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SY
• Typ: 5SY6120-7
• Hersteller-Art.-Nr.: 5SY61207
• EAN: 4001869246086
• Produktart: Leitungsschutzschalter
• Zolltarifnummer: 85362010
• Ursprungsland: Deutschland
Elektrische Daten
• Bemessungsspannung: 400 V AC
• Bemessungsstrom: 20 A
• Auslösecharakteristik: C
• Frequenz: 50 Hz
• Spannungsart: AC
• Bemessungsisolationsspannung (Ui): 440 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
Schaltvermögen
• Bemessungsschaltvermögen Icn nach EN 60898 (230 V): 6 kA
• Bemessungsschaltvermögen Icn nach EN 60898 (400 V): 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 (230 V): 15 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 (400 V): 15 kA
• Energiebegrenzungsklasse: 3
Aufbau
• Polzahl gesamt: 1
• Anzahl abgesicherter Pole: 1
• Breite: 1 Teilungseinheit
• Einbautiefe: 70 mm
Anschluss
• Doppelkammerklemme für Leiter und Sammelschiene
• Leiterquerschnitt eindrähtig: 0,75–35 mm²
• Leiterquerschnitt mehrdrähtig: 0,75–35 mm²
Montage
• Werkzeuglose Montage und Demontage
• Hutschienenmontage
• Unterputzmontage: Nein
• Zusatzeinrichtungen nachrüstbar
Schutz
• Schutzart: IP20
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3
• Umgebungstemperatur: -25 °C bis +55 °C
• Mitschaltender Neutralleiter: Nein
• Explosionsgeschützt: Nein
Einsatzbereiche
• Wohngebäude
• Zweckbau
• Industrieanlagen
• Maschinenbau
• Schaltanlagen
• Unterverteilungen
• Energieverteilungen
• Gewerbliche Elektroinstallationen
Vorteile des Siemens 5SY6120-7
• Zuverlässiger Schutz vor Überlast und Kurzschluss
• C-Charakteristik für Stromkreise mit erhöhtem Einschaltstrom
• 20 A Bemessungsstrom bei 400 V AC
• 6 kA Schaltvermögen nach EN 60898
• 15 kA Kurzschlussfestigkeit nach IEC 60947-2
• Werkzeuglose Montage mit komfortablem Zweifachschieber
• Doppelkammerklemme für schnelle Verdrahtung
• Umfangreiches SENTRON Zubehör kompatibel
• Robuste Siemens Industriequalität
• Ideal für Wohn-, Gewerbe- und Industrieinstallationen
Expertenbewertung
Der Siemens SENTRON Leitungsschutzschalter 5SY6120-7 bietet zuverlässigen Leitungs- und Anlagenschutz für professionelle Elektroinstallationen. Die Kombination aus C-Charakteristik, 20 A Bemessungsstrom, hoher Kurzschlussfestigkeit und der komfortablen Montagetechnik macht ihn zu einer ausgezeichneten Lösung für Wohngebäude, Zweckbauten sowie industrielle Anwendungen. Durch die vollständige Integration in den SENTRON Systembaukasten profitieren Installateure von maximaler Flexibilität und hoher Zukunftssicherheit.
