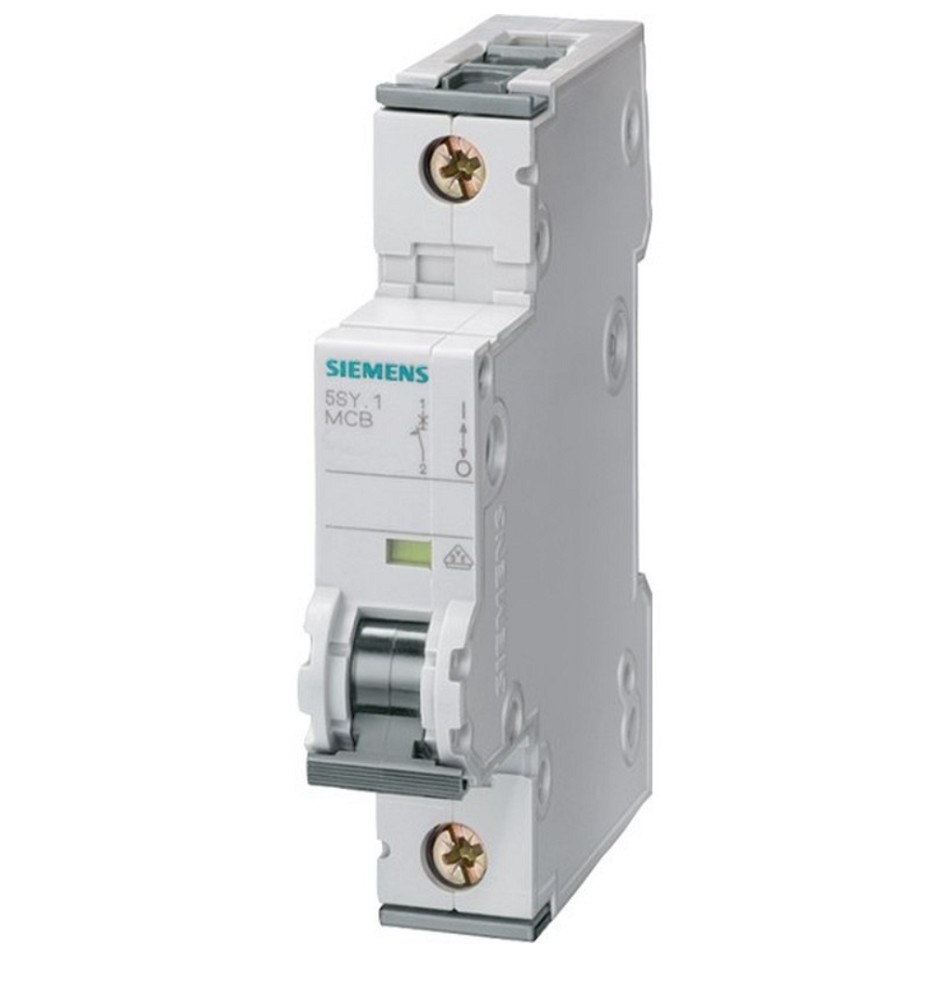

SIEMENS 5SY6106-7 Leitungsschutzschalter – zuverlässiger Schutz für elektrische Stromkreise
Der SIEMENS 5SY6106-7 Leitungsschutzschalter ist ein hochwertiger Sicherungsautomat aus der bewährten SENTRON 5SY-Serie und schützt elektrische Leitungen sowie angeschlossene Verbraucher zuverlässig vor Überlast und Kurzschluss.
Mit einer C-Auslösecharakteristik und einem Bemessungsstrom von 6 A eignet sich dieser Leitungsschutzschalter ideal für die Absicherung von Stromkreisen in Wohngebäuden, Zweckbauten und industriellen Anwendungen. Die C-Charakteristik ermöglicht eine sichere Abschaltung auch bei Verbrauchern mit erhöhten Einschaltströmen.
Das Bemessungsschaltvermögen von 6 kA nach EN 60898 gewährleistet eine zuverlässige Schutzfunktion bei Kurzschlussereignissen. Zusätzlich bietet der Leitungsschutzschalter hohe Sicherheit durch die robuste Siemens SENTRON-Technologie.
Die Montage erfolgt komfortabel und schnell auf der DIN-Hutschiene. Durch den werkzeuglosen Zweifachschieber lässt sich das Gerät einfach befestigen oder wieder entfernen. Die integrierte Doppelkammerklemme ermöglicht eine flexible Kombination von Leitern und Sammelschienen.
Das einheitliche Siemens Zubehörkonzept ermöglicht die Erweiterung des Leitungsschutzschalters mit passenden Zusatzkomponenten und sorgt für maximale Flexibilität bei Planung, Installation und Wartung.
Technische Daten
Elektrische Daten
• Hersteller: Siemens Dig.Industr.
• Artikelnummer: 5SY61067
• EAN: 4001869246031
• Produktserie: SENTRON 5SY
• Gerätetyp: Leitungsschutzschalter
• Bemessungsstrom: 6 A
• Auslösecharakteristik: C
• Polzahl gesamt: 1
• Anzahl abgesicherter Pole: 1
• Bemessungsspannung: 400 V AC
• Spannungsart: AC
• Frequenz: 50 Hz
• Bemessungsisolationsspannung Ui: 440 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
Schaltvermögen
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 30 kA
• Energiebegrenzungsklasse: 3
Konstruktion und Montage
• Einbautiefe: 70 mm
• Breite in Teilungseinheiten: 1 TE
• Montageart: DIN-Hutschiene
• Unterputzmontage: Nein
• Werkzeuglose Montage und Demontage über Zweifachschieber
• Flexible Leiter- und Sammelschienenkombination durch Doppelkammerklemme
• Einfache Verdrahtung über rückseitige Sammelschiene
Schutz und Sicherheit
• Schutzart: IP20
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3
• Umgebungstemperatur Betrieb: -25 °C bis +55 °C
• Explosionsgeschützt: Nein
• Schutz gegen Überlast und Kurzschluss
Anschlussdaten
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75–35 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75–35 mm²
Material und Ausführung
• Hersteller: Siemens
• Serie: SENTRON 5SY
• Bauform: Modularer Leitungsschutzschalter
• Ursprungsland: Deutschland
• Farbe: Grau/Weiß
• Inhalt: 1 Stück
Einsatzbereiche
• Wohngebäude
• Gewerbliche Elektroinstallationen
• Industrieanlagen
• Unterverteilungen
• Schaltschränke
• Beleuchtungsstromkreise
• Steuerstromkreise
• Energieverteilungen
Vorteile des Siemens 5SY6106-7 Leitungsschutzschalters
• Original Siemens SENTRON Qualitätsprodukt
• 1-polige Ausführung
• C6A Charakteristik für vielseitige Anwendungen
• 6 A Bemessungsstrom
• 6 kA Ausschaltvermögen
• Sicherer Schutz vor Kurzschluss und Überlast
• Werkzeuglose Montage auf DIN-Hutschiene
• Erweiterbar mit Siemens Zusatzkomponenten
• Kompakte Bauform mit 1 TE
• Hohe Betriebssicherheit und lange Lebensdauer
• Geeignet für professionelle Elektroinstallationen
Expertenbewertung
Der Siemens 5SY6106-7 Leitungsschutzschalter ist eine zuverlässige und platzsparende Lösung für die Absicherung einzelner Stromkreise. Die Kombination aus C6A-Charakteristik, kompakter 1-TE-Bauweise und bewährter SENTRON-Technologie macht ihn ideal für moderne Elektroverteilungen in Wohnbau, Gewerbe und Industrie.
Dank der einfachen Montage, der hohen Schaltleistung und des flexiblen Zubehörsystems bietet dieser Siemens Sicherungsautomat eine sichere und langlebige Lösung für professionelle Installationen.
