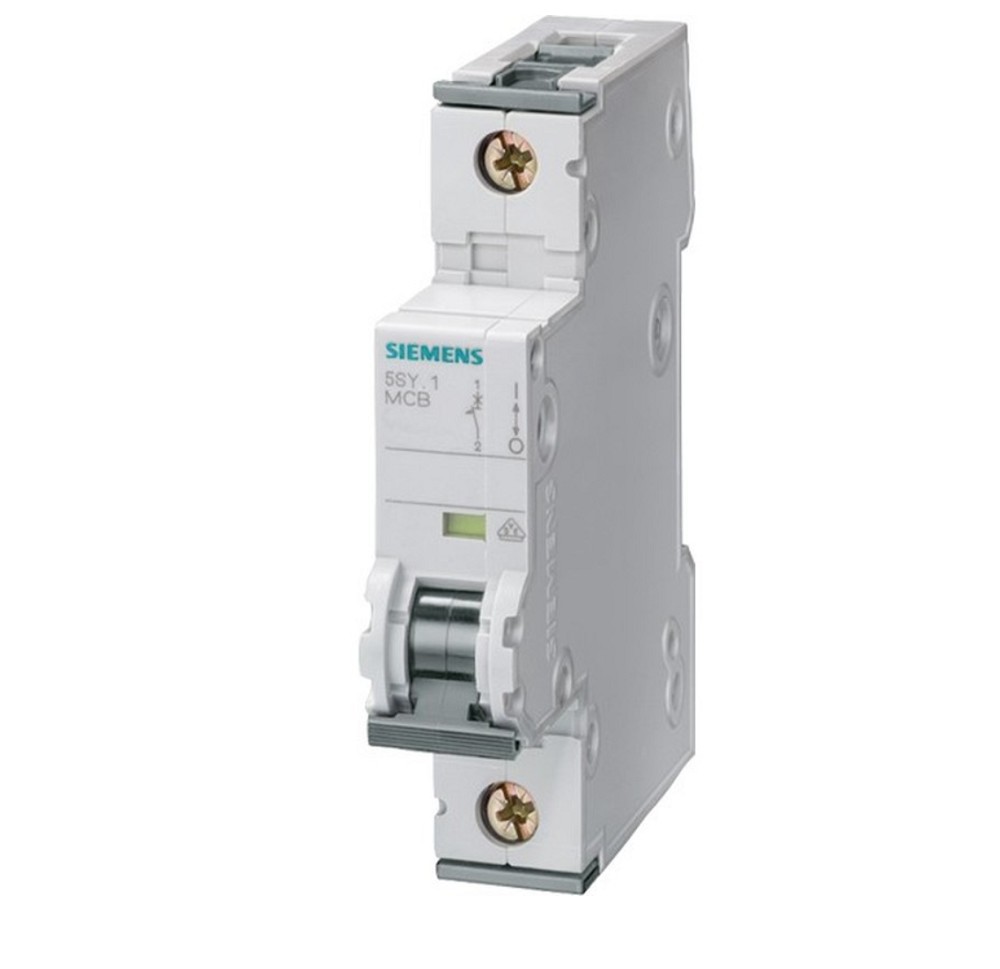

Siemens SENTRON 5SY6104-7 Leitungsschutzschalter – zuverlässiger Schutz für moderne Elektroinstallationen
Der Siemens SENTRON Leitungsschutzschalter 5SY6104-7 ist ein hochwertiger Sicherungsautomat für den sicheren Schutz elektrischer Leitungen und angeschlossener Geräte. Er schützt zuverlässig vor Überlast und Kurzschluss und sorgt durch die schnelle Abschaltung im Fehlerfall für maximale Sicherheit in elektrischen Anlagen.
Mit einer C-Auslösecharakteristik eignet sich der Leitungsschutzschalter besonders für Stromkreise mit höheren Einschaltströmen, beispielsweise bei Netzteilen, Transformatoren, Steuerungen oder kleineren Maschinen. Der Bemessungsstrom von 4 A macht das Gerät ideal für speziell abgesicherte Verbraucher und empfindliche Stromkreise.
Die Siemens SENTRON 5SY-Serie steht für hohe Qualität, einfache Installation und flexible Einsatzmöglichkeiten. Der Leitungsschutzschalter verfügt über ein Bemessungsschaltvermögen von 6 kA nach EN 60898 und bietet zusätzlich eine hohe Ausschaltleistung von bis zu 30 kA nach IEC 60947-2.
Dank der werkzeuglosen Montage und Demontage über den integrierten Zweifachschieber lässt sich der Leitungsschutzschalter schnell und komfortabel auf der DIN-Hutschiene installieren. Die Doppelkammerklemmen ermöglichen eine flexible Kombination von Leitern und Sammelschienen und vereinfachen die Verdrahtung.
Die rückseitige Sammelschiene sorgt für eine übersichtliche Einspeisung innerhalb der Verteilung. Durch die umfangreichen Zubehörmöglichkeiten lässt sich der Leitungsschutzschalter flexibel mit weiteren SENTRON Schutzkomponenten erweitern.
Der Siemens 5SY6104-7 ist für den Einsatz in professionellen Elektroinstallationen geeignet und erfüllt höchste Anforderungen an Sicherheit, Zuverlässigkeit und Bedienkomfort.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SY
• Typ: 5SY6104-7
• Hersteller-Art.-Nr.: 5SY61047
• EAN: 4001869246024
• Produktart: Leitungsschutzschalter / Sicherungsautomat
• Zolltarifnummer: 85362010
• Ursprungsland: Deutschland
• Explosionsgeschützt: Nein
Elektrische Daten
• Bemessungsstrom: 4 A
• Bemessungsspannung: 400 V AC
• Spannungsart: AC
• Frequenz: 50 Hz
• Auslösecharakteristik: C
• Bemessungsisolationsspannung Ui: 440 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Energiebegrenzungsklasse: 3
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3
Schaltvermögen
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 30 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 30 kA
Polzahl und Ausführung
• Polzahl gesamt: 1
• Anzahl abgesicherter Pole: 1
• Ausführung: 1-polig
• Mitschaltender Neutralleiter: Nein
• Zusatzeinrichtungen möglich: Ja
Mechanische Daten
• Einbautiefe: 70 mm
• Breite in Teilungseinheiten: 1
• Schutzart: IP20
• Unterputzmontage: Nein
• Umgebungstemperatur Betrieb: -25 bis +55 °C
Anschlussdaten
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75–35 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75–35 mm²
Ausstattung
• Sicherer Kurzschluss- und Überlastschutz
• C-Auslösecharakteristik für höhere Einschaltströme
• Werkzeuglose Montage und Demontage
• Doppelkammerklemmen für flexible Verdrahtung
• Rückseitige Sammelschiene für einfache Einspeisung
• Erweiterbar mit SENTRON Zubehör
• Geeignet für Wohn-, Gewerbe- und Industrieanwendungen
Einsatzbereiche
• Wohngebäude
• Zweckbauten
• Steuerstromkreise
• Automatisierungstechnik
• Maschinenbau
• Schaltschrankbau
• Energieverteilungen
• Industrielle Elektroinstallationen
• Spezielle Verbraucher mit geringer Nennleistung
Vorteile des Siemens SENTRON 5SY6104-7
• Präziser Schutz mit 4 A Bemessungsstrom
• C-Charakteristik für Verbraucher mit erhöhtem Einschaltstrom
• Kompakte Bauweise mit nur 1 Teilungseinheit
• Hohes Ausschaltvermögen bis 30 kA nach IEC 60947-2
• Schnelle und einfache Montage auf DIN-Hutschiene
• Flexible Anschlussmöglichkeiten bis 35 mm²
• Erweiterbar mit Siemens SENTRON Systemzubehör
• Robuste Bauweise für langlebigen Betrieb
• Bewährte Siemens Qualität für sichere Elektroanlagen
Expertenbewertung
Der Siemens SENTRON 5SY6104-7 ist ein kompakter und leistungsfähiger Leitungsschutzschalter für spezielle Stromkreise mit niedriger Absicherung und erhöhten Anforderungen an die Betriebssicherheit. Die C-Auslösecharakteristik, das hohe Ausschaltvermögen und die flexible Erweiterbarkeit machen diesen LS-Schalter zu einer zuverlässigen Lösung für professionelle Elektroinstallationen in Gebäuden, Industrie und Automatisierungstechnik.
