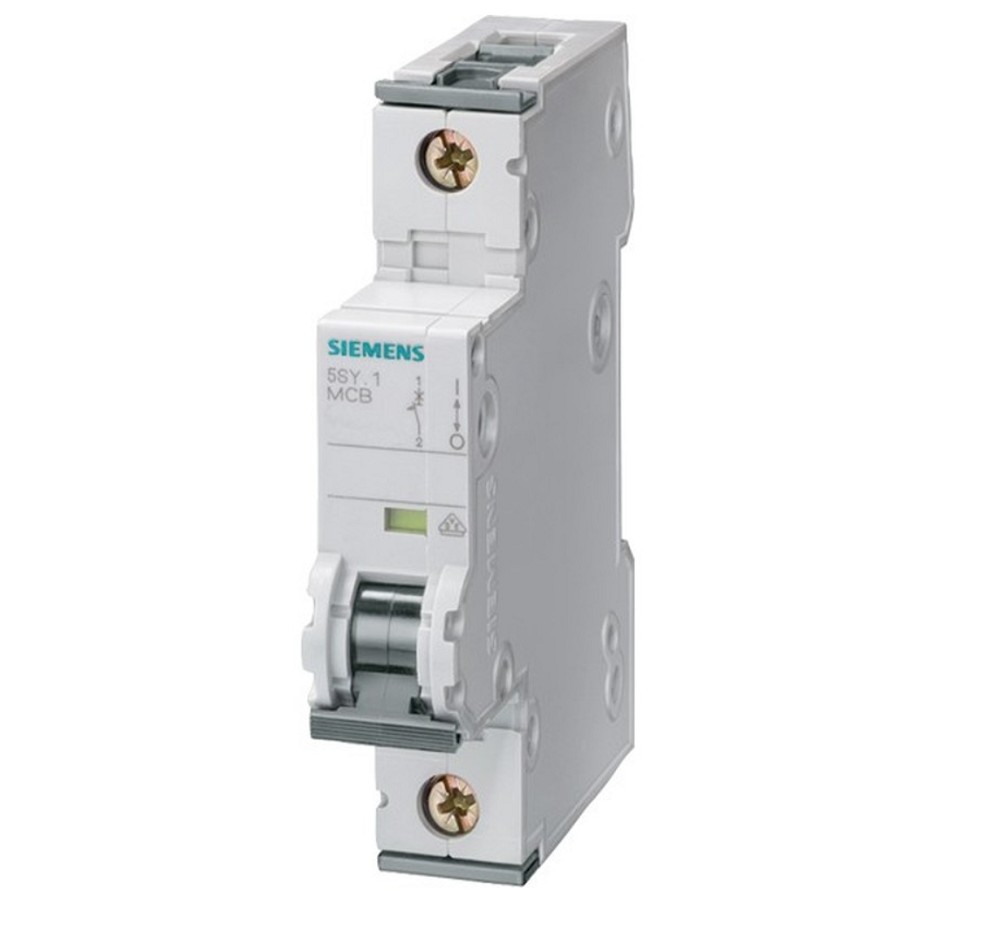

Siemens SENTRON 5SY5132-7 Leitungsschutzschalter – zuverlässiger Schutz für anspruchsvolle Elektroinstallationen
Der Siemens SENTRON Leitungsschutzschalter 5SY5132-7 gehört zur bewährten 5SY-Serie und wurde für den sicheren Schutz elektrischer Leitungen und Anlagen vor Überlast und Kurzschluss entwickelt. Durch seine robuste Konstruktion und hohe elektrische Leistungsfähigkeit eignet er sich sowohl für professionelle Gebäudeinstallationen als auch für industrielle Anwendungen.
Mit einer C-Auslösecharakteristik und einem Bemessungsstrom von 32 A ist der Leitungsschutzschalter besonders für Stromkreise mit höheren Einschaltströmen geeignet. Typische Anwendungen sind Maschinen, Antriebe, leistungsstarke Verbraucher sowie industrielle Energieverteilungen.
Der Leitungsschutzschalter verfügt über ein Bemessungsschaltvermögen von 10 kA nach EN 60898 und ist für Wechsel- sowie Gleichspannungsanwendungen geeignet. Dadurch bietet er eine hohe Flexibilität für unterschiedliche elektrische Systeme.
Die innovative Doppelkammerklemme ermöglicht die Kombination verschiedener Leiterquerschnitte sowie die einfache Verbindung mit Sammelschienen. Dank des werkzeuglosen Zweifachschiebers kann der Leitungsschutzschalter schnell montiert und demontiert werden.
Als Bestandteil des Siemens SENTRON Systembaukastens lässt sich der 5SY5132-7 mit umfangreichem Zubehör erweitern und flexibel in moderne Energieverteilungen integrieren.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SY
• Typ: 5SY5132-7
• Hersteller-Art.-Nr.: 5SY51327
• EAN: 4001869226446
• Produktart: Leitungsschutzschalter
• Zolltarifnummer: 85362010
• Ursprungsland: Deutschland
Elektrische Daten
• Bemessungsspannung: 400 V
• Bemessungsstrom: 32 A
• Auslösecharakteristik: C
• Spannungsart: AC/DC
• Frequenz: 50 Hz
• Bemessungsisolationsspannung (Ui): 440 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
Schaltvermögen
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
• Energiebegrenzungsklasse: 3
Aufbau
• Polzahl gesamt: 1
• Anzahl abgesicherter Pole: 1
• Breite: 1 Teilungseinheit
• Einbautiefe: 70 mm
Anschluss
• Doppelkammerklemme für flexible Verdrahtung
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75–35 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75–35 mm²
• Geeignet für Sammelschienenmontage
Montage
• Werkzeuglose Montage und Demontage über Zweifachschieber
• Hutschienenmontage
• Unterputzmontage: Nein
• Zusatzeinrichtungen möglich
Schutz und Umgebungsbedingungen
• Schutzart: IP20
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3
• Umgebungstemperatur Betrieb: -40 °C bis +70 °C
• Mitschaltender Neutralleiter: Nein
• Explosionsgeschützt: Nein
Einsatzbereiche
• Industrieanlagen
• Maschinenbau
• Schaltschrankbau
• Energieverteilungen
• Gewerbegebäude
• Wohngebäude
• Zweckbau
• Automatisierungstechnik
• Anlagen mit AC/DC-Versorgung
Vorteile des Siemens 5SY5132-7
• Sicherer Schutz vor Überlast und Kurzschluss
• Hohe Belastbarkeit mit 32 A Bemessungsstrom
• C-Charakteristik für Anwendungen mit hohen Einschaltströmen
• 10 kA Schaltvermögen nach EN 60898
• Für AC- und DC-Spannungen geeignet
• Erweiterbar mit Siemens SENTRON Zubehör
• Werkzeuglose Montage und Demontage
• Schnelle Verdrahtung durch Doppelkammerklemme
• Robuste Bauweise für anspruchsvolle Umgebungen
• Einsatztemperatur bis +70 °C
Expertenbewertung
Der Siemens SENTRON 5SY5132-7 ist ein leistungsstarker Leitungsschutzschalter für professionelle Anwendungen mit erhöhten Anforderungen an Sicherheit und Zuverlässigkeit. Seine C-Charakteristik, die hohe Strombelastbarkeit von 32 A sowie die AC/DC-Eignung machen ihn zu einer vielseitigen Lösung für Industrie, Gewerbe und moderne Energieverteilungen. Durch die bewährte Siemens SENTRON Technik profitieren Installateure von einfacher Montage, hoher Betriebssicherheit und langfristiger Anlagenverfügbarkeit.
