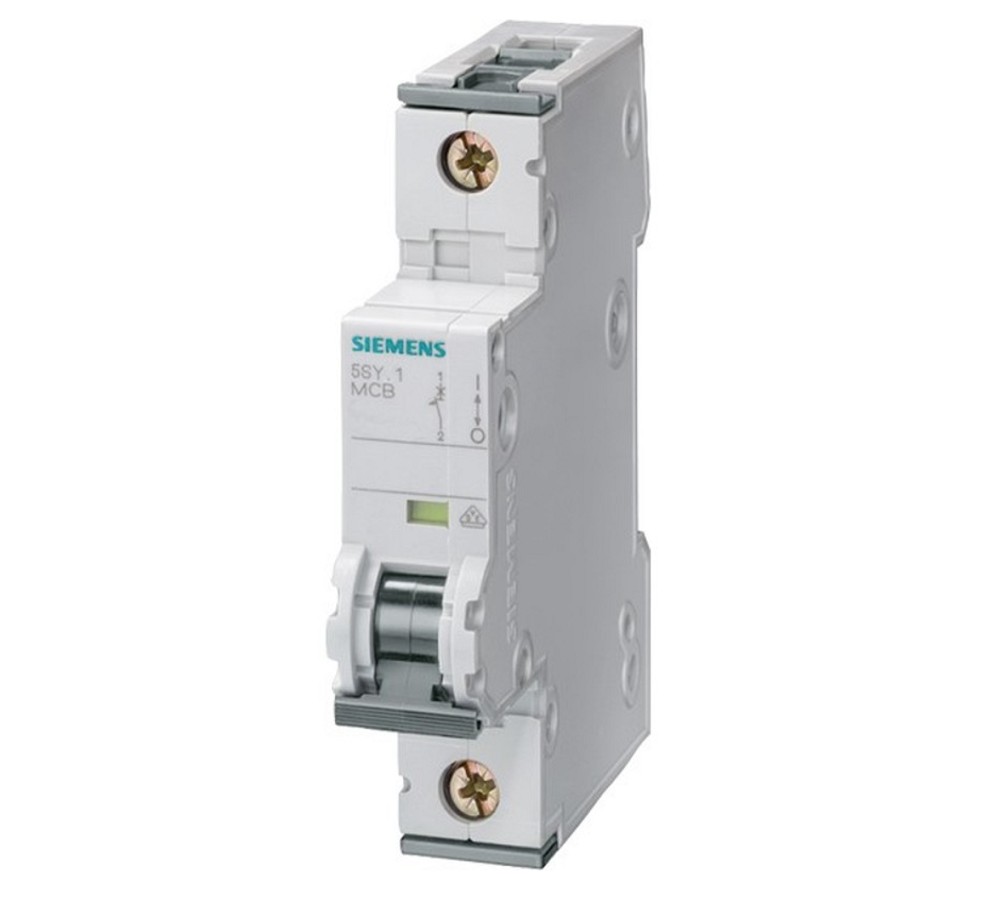

SIEMENS 5SY5120-7 Leitungsschutzschalter – zuverlässiger Schutz für AC/DC-Anwendungen
Der SIEMENS 5SY5120-7 Leitungsschutzschalter aus der hochwertigen SENTRON 5SY-Serie ist ein professioneller Sicherungsautomat für den zuverlässigen Schutz elektrischer Leitungen und Anlagen vor Überlast und Kurzschluss.
Mit seiner 1-poligen Ausführung, der C-Auslösecharakteristik und einem Bemessungsstrom von 20 A eignet sich der Leitungsschutzschalter besonders für vielseitige Anwendungen in Wohngebäuden, Zweckbauten und industriellen Installationen.
Die integrierte AC/DC-Funktionalität ermöglicht den Einsatz sowohl in Wechselstrom- als auch Gleichstromsystemen. Das hohe Bemessungsschaltvermögen von 10 kA nach EN 60898 sorgt für eine sichere Abschaltung bei Kurzschluss und schützt zuverlässig angeschlossene Leitungen und Betriebsmittel.
Die C-Charakteristik ist optimal für Stromkreise mit höheren Einschaltströmen geeignet, beispielsweise bei Motoren, Netzteilen oder anderen elektrischen Verbrauchern mit kurzzeitig erhöhtem Strombedarf.
Die Siemens SENTRON 5SY Leitungsschutzschalter überzeugen durch eine komfortable Installation. Der integrierte Zweifachschieber ermöglicht eine werkzeuglose Montage und Demontage auf der DIN-Hutschiene.
Durch die Doppelkammerklemme lassen sich Leiter und Sammelschienen flexibel kombinieren. Die rückseitige Sammelschiene ermöglicht zudem eine saubere und übersichtliche Verdrahtung der Einspeisung.
Das einheitliche Siemens Zubehörsystem erlaubt eine spätere Erweiterung mit passenden Zusatzkomponenten und bietet maximale Flexibilität für professionelle Elektroinstallationen.
Technische Daten
Elektrische Daten
• Hersteller: Siemens Dig.Industr.
• Artikelnummer: 5SY51207
• EAN: 4001869226422
• Produktserie: SENTRON 5SY
• Gerätetyp: Leitungsschutzschalter
• Bemessungsstrom: 20 A
• Auslösecharakteristik: C
• Polzahl gesamt: 1
• Anzahl abgesicherter Pole: 1
• Bemessungsspannung: 400 V
• Spannungsart: AC/DC
• Frequenz: 50 Hz
• Bemessungsisolationsspannung Ui: 440 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
Schaltvermögen
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
• Energiebegrenzungsklasse: 3
Konstruktion und Montage
• Einbautiefe: 70 mm
• Breite in Teilungseinheiten: 1 TE
• Montageart: DIN-Hutschiene
• Unterputzmontage: Nein
• Werkzeuglose Montage und Demontage über Zweifachschieber
• Flexible Leiter- und Sammelschienenkombination durch Doppelkammerklemme
• Einfache Einspeisung über rückseitige Sammelschiene
Schutz und Sicherheit
• Schutzart: IP20
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3
• Umgebungstemperatur Betrieb: -40 °C bis +70 °C
• Explosionsgeschützt: Nein
• Sicherer Schutz vor Überlast und Kurzschluss
Anschlussdaten
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75–35 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75–35 mm²
Material und Ausführung
• Hersteller: Siemens
• Serie: SENTRON 5SY
• Bauform: Modularer Leitungsschutzschalter
• Ursprungsland: Deutschland
• Farbe: Grau/Weiß
• Inhalt: 1 Stück
Einsatzbereiche
• Wohngebäude
• Gewerbliche Elektroinstallationen
• Industrieanlagen
• Maschinensteuerungen
• Schaltschränke
• Energieverteilungen
• DC-Anwendungen
• AC-Stromkreise
• Unterverteilungen
Vorteile des Siemens 5SY5120-7 Leitungsschutzschalters
• Original Siemens SENTRON Qualitätsprodukt
• Für AC- und DC-Anwendungen geeignet
• 1-polige Ausführung
• C20A Charakteristik für vielseitige Verbraucher
• 20 A Bemessungsstrom
• 10 kA Ausschaltvermögen
• Sicherer Kurzschluss- und Überlastschutz
• Werkzeuglose Montage auf DIN-Hutschiene
• Erweiterbar mit Siemens Zusatzkomponenten
• Kompakte Bauform mit 1 TE
• Temperaturbereich bis +70 °C
• Hohe Betriebssicherheit und lange Lebensdauer
Expertenbewertung
Der Siemens 5SY5120-7 Leitungsschutzschalter ist eine leistungsstarke Schutzkomponente für moderne Elektroinstallationen mit hohen Anforderungen an Sicherheit und Flexibilität. Durch die Kombination aus AC/DC-Fähigkeit, C20A-Charakteristik und einem hohen 10-kA-Ausschaltvermögen eignet sich das Gerät ideal für industrielle Anwendungen, Energieverteilungen und professionelle Installationen.
Die einfache DIN-Hutschienenmontage, das flexible Zubehörsystem und die bewährte Siemens SENTRON Qualität machen diesen Leitungsschutzschalter zu einer zuverlässigen und langlebigen Lösung für den Schutz elektrischer Anlagen.
