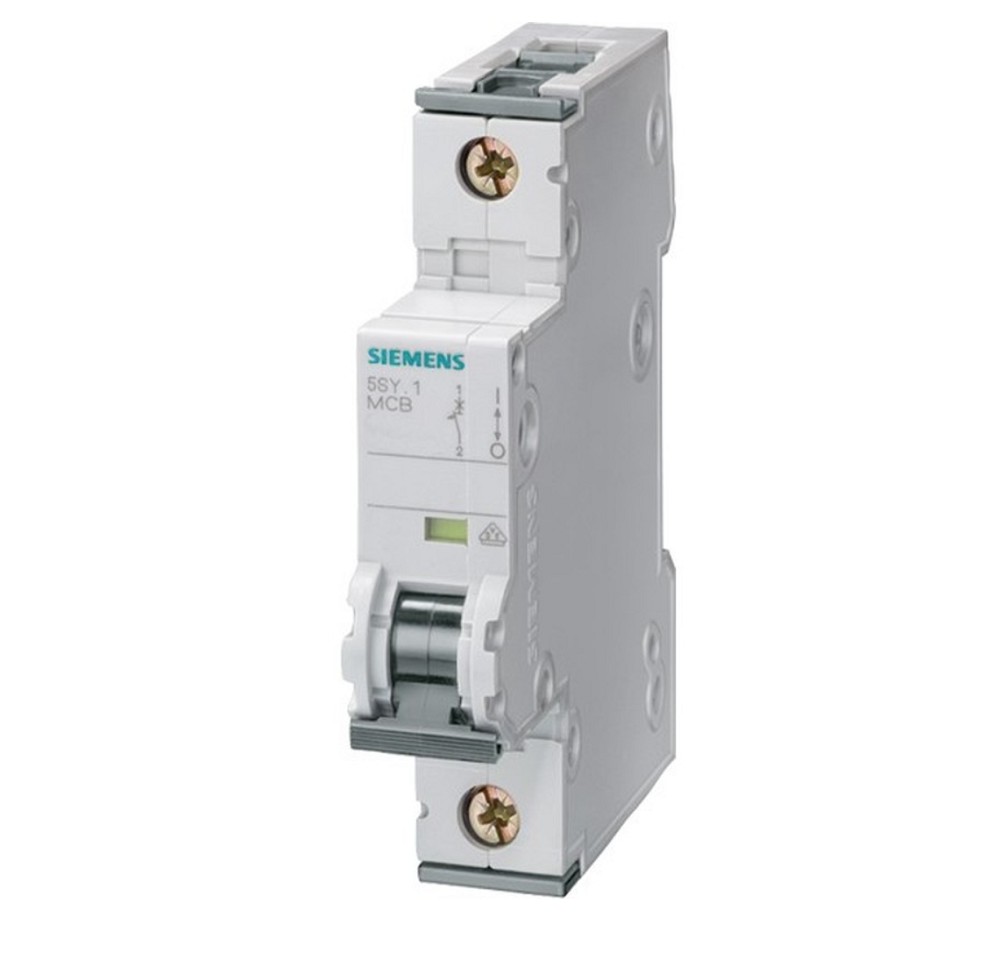

SIEMENS 5SY5116-7 Leitungsschutzschalter – professioneller Schutz für AC- und DC-Stromkreise
Der SIEMENS 5SY5116-7 Leitungsschutzschalter ist ein hochwertiger Sicherungsautomat aus der bewährten SENTRON 5SY-Serie und schützt elektrische Anlagen zuverlässig vor Überlast und Kurzschluss.
Durch seine AC/DC-Fähigkeit eignet sich dieser Leitungsschutzschalter besonders für vielseitige Anwendungen in modernen Elektroinstallationen. Mit einer Bemessungsspannung von 400 V, einer C-Auslösecharakteristik und einem Bemessungsstrom von 16 A bietet er eine sichere Absicherung von Stromkreisen mit höheren Einschaltströmen.
Das hohe Bemessungsschaltvermögen von 10 kA nach EN 60898 sorgt für eine zuverlässige Abschaltung auch bei anspruchsvollen Kurzschlussbedingungen. Dadurch schützt der Siemens Sicherungsautomat Leitungen, Anlagen und angeschlossene Verbraucher effektiv.
Die Leitungsschutzschalter der Siemens SENTRON 5SY-Serie überzeugen durch einfache Montage und hohe Flexibilität. Die werkzeuglose Befestigung und Demontage über den Zweifachschieber ermöglicht eine schnelle Installation auf der DIN-Hutschiene.
Dank der Doppelkammerklemme können Leiter und Sammelschienen flexibel kombiniert werden. Die rückseitige Sammelschiene ermöglicht eine übersichtliche und einfache Verdrahtung der Einspeisung.
Durch das einheitliche Siemens Zubehörkonzept kann der Leitungsschutzschalter jederzeit mit passenden Zusatzkomponenten erweitert werden.
Technische Daten
Elektrische Daten
• Hersteller: Siemens Dig.Industr.
• Artikelnummer: 5SY51167
• EAN: 4001869226415
• Produktreihe: SENTRON 5SY
• Gerätetyp: Leitungsschutzschalter
• Bemessungsstrom: 16 A
• Auslösecharakteristik: C
• Polzahl gesamt: 1
• Anzahl abgesicherter Pole: 1
• Bemessungsspannung: 400 V AC
• Spannungsart: AC/DC
• Frequenz: 50 Hz
• Bemessungsisolationsspannung Ui: 440 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
Schaltvermögen
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
• Energiebegrenzungsklasse: 3
Konstruktion und Montage
• Einbautiefe: 70 mm
• Breite in Teilungseinheiten: 1 TE
• Montageart: DIN-Hutschiene
• Unterputzmontage: Nein
• Werkzeuglose Montage und Demontage über Zweifachschieber
• Flexible Leiter- und Sammelschienenkombination durch Doppelkammerklemme
• Einfache Einspeisung über rückseitige Sammelschiene
Schutz und Sicherheit
• Schutzart: IP20
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3
• Umgebungstemperatur Betrieb: -40 °C bis +70 °C
• Explosionsgeschützt: Nein
• Schutz vor Überlast und Kurzschluss
Anschlussdaten
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75–35 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75–35 mm²
Material und Ausführung
• Hersteller: Siemens
• Serie: SENTRON 5SY
• Bauform: Modularer Leitungsschutzschalter
• Ursprungsland: Deutschland
• Farbe: Grau/Weiß
• Inhalt: 1 Stück
Einsatzbereiche
• Wohngebäude
• Gewerbeanlagen
• Industrieinstallationen
• Schaltschränke
• Maschinensteuerungen
• Energieverteilungen
• DC-Anwendungen
• AC-Stromkreise
• Unterverteilungen
Vorteile des Siemens 5SY5116-7 Leitungsschutzschalters
• Original Siemens SENTRON Schutzgerät
• Für AC- und DC-Anwendungen geeignet
• 1-polige Ausführung
• C16A Charakteristik für vielseitige Verbraucher
• 16 A Bemessungsstrom
• 10 kA Ausschaltvermögen
• Sicherer Schutz vor Überlast und Kurzschluss
• Werkzeuglose Montage und Demontage
• Kompakte Bauform mit 1 TE
• Erweiterbar mit Siemens Zubehör
• Temperaturbereich bis +70 °C
• Hohe Siemens Qualität und lange Lebensdauer
Expertenbewertung
Der Siemens 5SY5116-7 Leitungsschutzschalter ist eine vielseitige Schutzkomponente für moderne Elektroinstallationen mit hohen Anforderungen an Sicherheit und Flexibilität. Besonders die AC/DC-Fähigkeit, das hohe 10-kA-Ausschaltvermögen und die robuste SENTRON-Technologie machen ihn ideal für industrielle Anwendungen, Schaltschränke und professionelle Energieverteilungen.
Mit seiner kompakten 1-TE-Bauweise, der einfachen Montage und dem umfangreichen Zubehörsystem bietet dieser Siemens Leitungsschutzschalter eine zuverlässige und langlebige Lösung für anspruchsvolle Schutzaufgaben.
