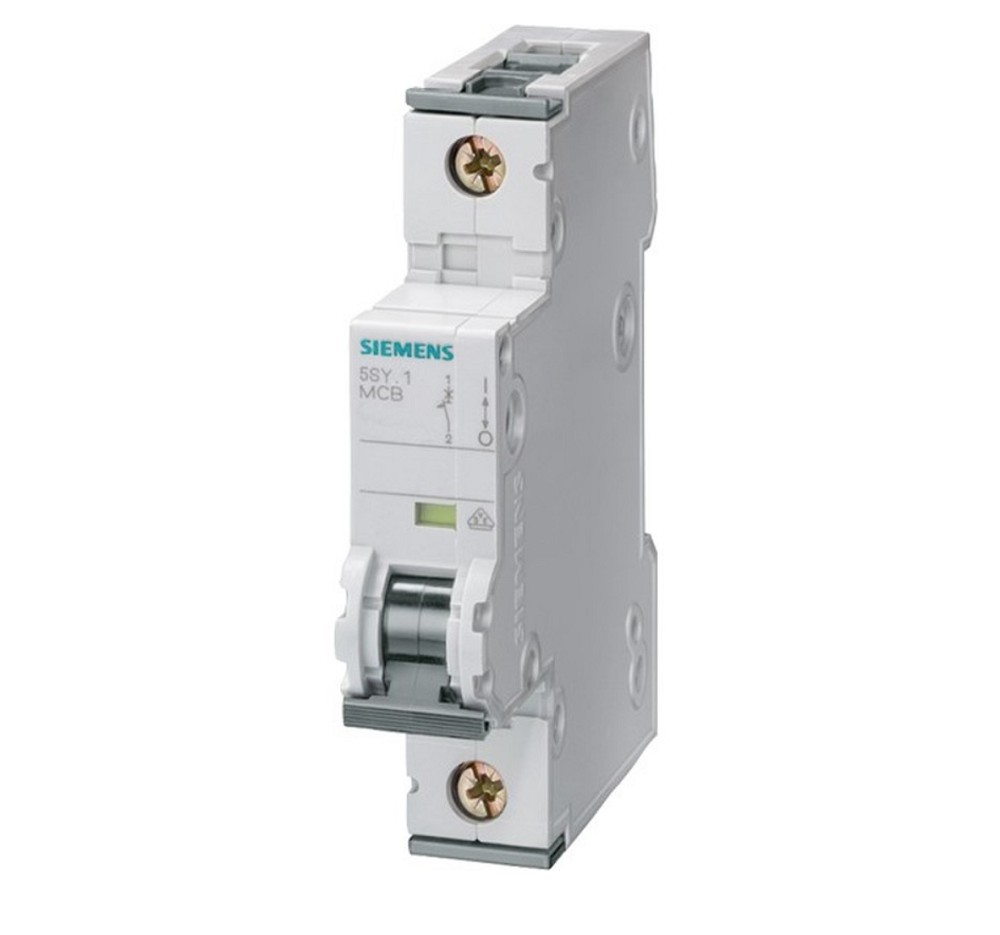

Siemens SENTRON 5SY5110-6 Leitungsschutzschalter – sicherer Schutz für AC- und DC-Anwendungen
Der Siemens SENTRON Leitungsschutzschalter 5SY5110-6 ist ein hochwertiges Schutzgerät für moderne Niederspannungsinstallationen. Er schützt elektrische Leitungen zuverlässig gegen Überlast und Kurzschluss und eignet sich für Anwendungen in Wohngebäuden, Zweckbauten sowie anspruchsvollen Industrieumgebungen.
Mit einer Bemessungsspannung von bis zu 400 V und einem Bemessungsstrom von 10 A bietet der Leitungsschutzschalter eine sichere Absicherung einzelner Stromkreise. Die B-Auslösecharakteristik sorgt für eine schnelle Abschaltung bei Kurzschluss und eignet sich besonders für Standardverbraucher ohne hohe Einschaltströme.
Der Leitungsschutzschalter unterstützt sowohl Wechselstrom- als auch Gleichstromanwendungen (AC/DC) und erreicht ein hohes Bemessungsschaltvermögen von 10 kA nach EN 60898. Dadurch gewährleistet er zuverlässigen Schutz auch bei erhöhten Kurzschlussbelastungen.
Die bewährte Siemens SENTRON 5SY-Serie überzeugt durch eine einfache Installation. Die werkzeuglose Montage und Demontage über einen Zweifachschieber ermöglicht eine schnelle Installation und Wartung. Durch die Doppelkammerklemme können Leiter und Sammelschienen flexibel kombiniert werden.
Dank der rückseitig angeordneten Sammelschiene wird eine besonders übersichtliche Verdrahtung der Einspeisung ermöglicht. Das umfangreiche, einheitliche Zubehörsystem der Siemens SENTRON 5SY-Serie erlaubt eine flexible Erweiterung und Anpassung an individuelle Anforderungen.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SY
• Typ: 5SY5110-6
• Hersteller-Art.-Nr.: 5SY51106
• EAN: 4001869226217
• Produktart: Leitungsschutzschalter
• Zolltarifnummer: 85362010
• Ursprungsland: Deutschland
• Explosionsgeschützt: Nein
Elektrische Daten
• Bemessungsstrom: 10 A
• Bemessungsspannung: 400 V
• Spannungsart: AC/DC
• Frequenz: 50 Hz
• Auslösecharakteristik: B
• Bemessungsisolationsspannung Ui: 440 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3
• Energiebegrenzungsklasse: 3
Schaltvermögen
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Polzahl und Ausführung
• Polzahl gesamt: 1
• Anzahl abgesicherter Pole: 1
• Mitschaltender Neutralleiter: Nein
• Zusatzeinrichtungen möglich: Ja
Mechanische Daten
• Einbautiefe: 70 mm
• Breite in Teilungseinheiten: 1
• Schutzart: IP20
• Unterputzmontage: Nein
• Umgebungstemperatur Betrieb: -40 bis +70 °C
Anschlussdaten
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75–35 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75–35 mm²
• Anschluss über Doppelkammerklemme möglich
Ausstattung
• Werkzeuglose Montage und Demontage durch Zweifachschieber
• Flexible Kombination von Leitern und Sammelschienen
• Rückseitige Sammelschiene für einfache Einspeisung
• Einheitliches Zubehörsystem innerhalb der SENTRON 5SY-Serie
• Geeignet für AC- und DC-Anwendungen
Einsatzbereiche
• Wohngebäude
• Zweckbauten
• Industrieanlagen
• Steuerungsanlagen
• Gleichstromanwendungen
• Energieverteilungen
• Schaltschränke
• Automatisierungstechnik
Vorteile des Siemens SENTRON 5SY5110-6
• Zuverlässiger Kurzschluss- und Überlastschutz
• Geeignet für AC- und DC-Spannungen
• 10 kA Schaltvermögen für hohe Sicherheit
• B-Auslösecharakteristik für Standardstromkreise
• Kompakte Bauform mit nur einer Teilungseinheit
• Große Anschlussbereiche bis 35 mm²
• Schnelle Montage ohne Spezialwerkzeug
• Flexible Verdrahtung durch Doppelkammerklemme
• Erweiterbar mit Siemens SENTRON Zubehör
• Hohe Temperaturbeständigkeit von -40 bis +70 °C
• Bewährte Siemens Qualität für professionelle Installationen
Expertenbewertung
Der Siemens SENTRON 5SY5110-6 ist ein vielseitig einsetzbarer Leitungsschutzschalter für sichere Elektroinstallationen im privaten, gewerblichen und industriellen Bereich. Besonders hervorzuheben sind die AC/DC-Fähigkeit, das hohe Schaltvermögen von 10 kA sowie die einfache und flexible Installation durch das durchdachte SENTRON-System. Durch die robuste Konstruktion und den erweiterten Temperaturbereich eignet sich dieser Leitungsschutzschalter auch für anspruchsvolle Anwendungen mit hohen Anforderungen an Betriebssicherheit und Verfügbarkeit.
