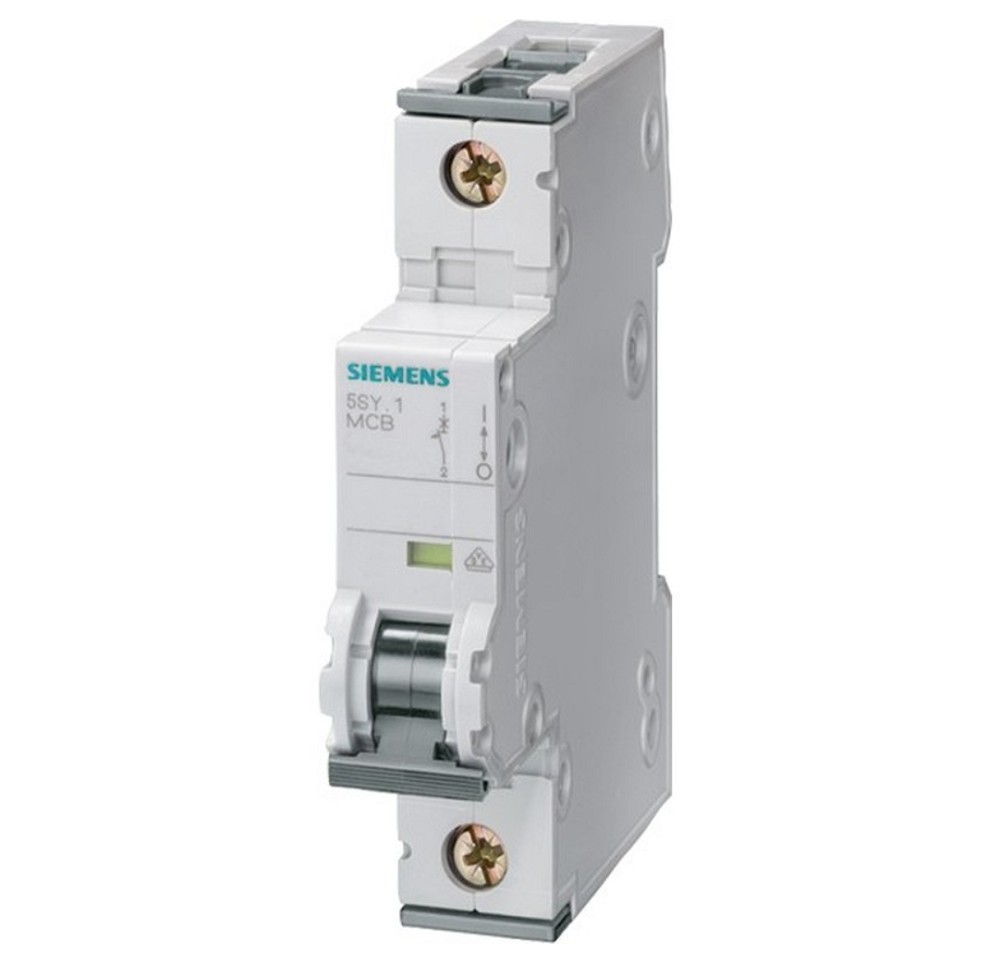

Siemens SENTRON 5SY5106-7 Leitungsschutzschalter – zuverlässiger Schutz für AC- und DC-Anwendungen
Der Siemens SENTRON Leitungsschutzschalter 5SY5106-7 ist ein leistungsfähiges Schutzgerät für moderne Elektroinstallationen und industrielle Anwendungen. Er schützt Leitungen und elektrische Betriebsmittel zuverlässig vor Überlast und Kurzschluss und sorgt durch die sichere Abschaltung für einen hohen Schutz von Personen und Anlagen.
Mit einer C-Auslösecharakteristik und einem Bemessungsstrom von 6 A eignet sich der Leitungsschutzschalter besonders für Stromkreise mit erhöhten Einschaltströmen. Dadurch ist er optimal für Anwendungen mit Motoren, Transformatoren, Netzteilen und industriellen Verbrauchern geeignet.
Die besondere Allstrom-Ausführung ermöglicht den Einsatz sowohl in Wechselstrom- als auch in Gleichstromanwendungen. Der Leitungsschutzschalter ist für DC-Anwendungen bis 220 V sowie AC-Netze mit 230/400 V geeignet und bietet dadurch eine hohe Flexibilität bei der Planung elektrischer Anlagen.
Das hohe Bemessungsschaltvermögen von 10 kA nach EN 60898 gewährleistet eine sichere Abschaltung auch bei hohen Kurzschlussströmen. Durch die robuste Bauweise und den erweiterten Temperaturbereich von -40 bis +70 °C eignet sich das Gerät auch für anspruchsvolle industrielle Umgebungen.
Die Siemens SENTRON 5SY-Serie überzeugt durch eine komfortable Montage- und Anschlusstechnik. Die werkzeuglose Montage und Demontage über den Zweifachschieber ermöglicht eine schnelle Installation. Dank Doppelkammerklemme können Leiter und Sammelschienen flexibel kombiniert werden.
Mit dem umfangreichen SENTRON Zubehör lässt sich der Leitungsschutzschalter individuell erweitern. Die einheitlichen Zubehörkomponenten ermöglichen eine flexible Anpassung an unterschiedliche Anforderungen in Gebäude- und Industrieinstallationen.
Technische Daten
Allgemeine Daten
• Hersteller: Siemens Dig.Industr.
• Produktserie: SENTRON 5SY
• Typ: 5SY5106-7
• Hersteller-Art.-Nr.: 5SY51067
• EAN: 4001869226378
• Produktart: Leitungsschutzschalter / Sicherungsautomat
• Zolltarifnummer: 85362010
• Ursprungsland: Deutschland
• Explosionsgeschützt: Nein
Elektrische Daten
• Bemessungsstrom: 6 A
• Bemessungsspannung: 400 V
• Spannungsart: AC/DC
• Geeignet für DC-Anwendungen bis 220 V
• Frequenz: 50 Hz
• Auslösecharakteristik: C
• Bemessungsisolationsspannung Ui: 440 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Energiebegrenzungsklasse: 3
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3
Schaltvermögen
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kA
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kA
Polzahl und Ausführung
• Polzahl gesamt: 1
• Anzahl abgesicherter Pole: 1
• Ausführung: 1-polig
• Mitschaltender Neutralleiter: Nein
• Zusatzeinrichtungen möglich: Ja
Mechanische Daten
• Einbautiefe: 70 mm
• Breite in Teilungseinheiten: 1
• Schutzart: IP20
• Unterputzmontage: Nein
• Umgebungstemperatur Betrieb: -40 bis +70 °C
Anschlussdaten
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75–35 mm²
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75–35 mm²
• Anschluss über Doppelkammerklemme möglich
Ausstattung
• AC/DC-fähige Ausführung
• Werkzeuglose Montage und Demontage über Zweifachschieber
• Flexible Kombination von Leitern und Sammelschienen
• Rückseitige Sammelschiene für einfache Einspeisung
• Einheitliches Zubehörsystem für SENTRON 5SY
• Geeignet für industrielle Anwendungen
• Berührungs- und Umgreifschutz integriert
Einsatzbereiche
• Wohngebäude
• Zweckbauten
• Industrieanlagen
• Maschinenbau
• Automatisierungstechnik
• Gleichstromanlagen
• Steuerstromkreise
• Schaltschrankbau
• Energieverteilungen
• Produktionsanlagen
Vorteile des Siemens SENTRON 5SY5106-7
• Zuverlässiger Kurzschluss- und Überlastschutz
• Geeignet für AC- und DC-Anwendungen
• C-Charakteristik für Verbraucher mit höheren Einschaltströmen
• Hohes Schaltvermögen von 10 kA
• Erweiterter Temperaturbereich von -40 bis +70 °C
• Platzsparende Bauform mit 1 Teilungseinheit
• Flexible Verdrahtung bis 35 mm²
• Schnelle Montage ohne Spezialwerkzeug
• Kompatibel mit umfangreichem SENTRON Zubehör
• Bewährte Siemens Qualität für professionelle Installationen
Expertenbewertung
Der Siemens SENTRON 5SY5106-7 ist ein vielseitiger Leitungsschutzschalter für anspruchsvolle AC- und DC-Anwendungen. Durch die C-Auslösecharakteristik, das hohe 10-kA-Schaltvermögen und die robuste Ausführung eignet sich das Gerät besonders für industrielle Anlagen, Maschinensteuerungen und moderne Energieverteilungen. Die Kombination aus flexibler Einsatzmöglichkeit, einfacher Montage und zuverlässiger Siemens Schutztechnik macht diesen LS-Schalter zu einer professionellen Lösung für anspruchsvolle Elektroinstallationen.
